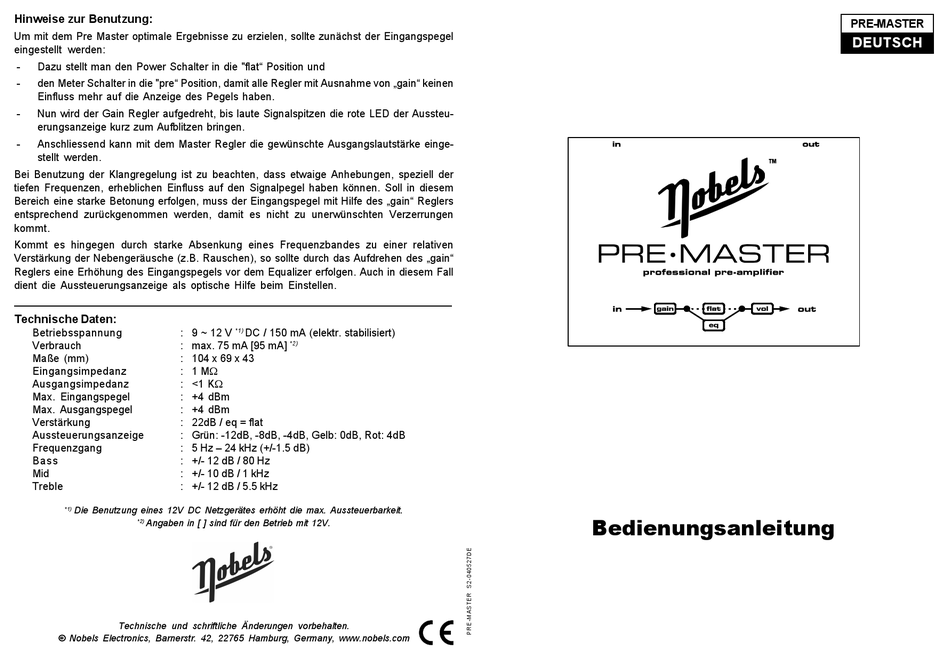

Nobels Pre-Master Bedienungsanleitung Seite 2

Hinweise zur Benutzung:
Um mit dem Pre Master optimale Ergebnisse zu erzielen, sollte zunächst der Eingangspegel
eingestellt werden:
- Dazu stellt man den Power Schalter in die "flat" Position und
- den Meter Schalter in die "pre" Position, damit alle Regler mit Ausnahme von „gain" keinen
Einfluss mehr auf die Anzeige des Pegels haben.
- Nun wird der Gain Regler aufgedreht, bis laute Signalspitzen die rote LED der Aussteu-
erungsanzeige kurz zum Aufblitzen bringen.
- Anschliessend kann mit dem Master Regler die gewünschte Ausgangslautstärke einge-
stellt werden.
Bei Benutzung der Klangregelung ist zu beachten, dass etwaige Anhebungen, speziell der
tiefen Frequenzen, erheblichen Einfluss auf den Signalpegel haben können. Soll in diesem
Bereich eine starke Betonung erfolgen, muss der Eingangspegel mit Hilfe des „gain" Reglers
entsprechend zurückgenommen werden, damit es nicht zu unerwünschten Verzerrungen
kommt.
Kommt es hingegen durch starke Absenkung eines Frequenzbandes zu einer relativen
Verstärkung der Nebengeräusche (z.B. Rauschen), so sollte durch das Aufdrehen des „gain"
Reglers eine Erhöhung des Eingangspegels vor dem Equalizer erfolgen. Auch in diesem Fall
dient die Aussteuerungsanzeige als optische Hilfe beim Einstellen.
Technische Daten:
Betriebsspannung : 9 ~ 12 V
Verbrauch : max. 75 mA [95 mA]
Maße (mm) : 104 x 69 x 43
Eingangsimpedanz : 1 MW
Ausgangsimpedanz : <1 KW
Max. Eingangspegel : +4 dBm
Max. Ausgangspegel : +4 dBm
Verstärkung : 22dB / eq = flat
Aussteuerungsanzeige : Grün: -12dB, -8dB, -4dB, Gelb: 0dB, Rot: 4dB
Frequenzgang : 5 Hz – 24 kHz (+/-1.5 dB)
Bass : +/- 12 dB / 80 Hz
Mid : +/- 10 dB / 1 kHz
Treble : +/- 12 dB / 5.5 kHz
*1) Die Benutzung eines 12V DC Netzgerätes erhöht die max. Aussteuerbarkeit.
*2) Angaben in [ ] sind für den Betrieb mit 12V.
Technische und schriftliche Änderungen vorbehalten.
© Nobels Electronics, Barnerstr. 42, 22765 Hamburg, Germany, www.nobels.com
*1) DC / 150 mA (elektr. stabilisiert)
*2)
Bedienungsanleitung
PRE-MASTER
DEUTSCH
