Nobels Pre-Master Bedienungsanleitung

Vielen Dank für den Erwerb des NOBELS PRE-MASTER!
Sie haben sich damit für ein hochwertiges Produkt mit großem Funktionsumfang entschieden.
Lesen Sie diese Bedienungsanleitung bitte vor der ersten Inbetriebnahme aufmerksam durch,
um mit dem PRE-MASTER die bestmöglichen Ergebnisse zu erzielen und Fehlbedienungen
zu vermeiden.
Der Nobels PRE-MASTER ist ein universeller Vorverstärker für Musikanwendungen. Er dient der
Pegelanpassung und klanglichen Aufbereitung verschiedenster Instrumentensignale, wie z.B.
dem Ausgangssignal einer elektrischen Gitarre. Dies führt bei richtiger Einstellung zu einer
entscheidenden Verbesserung der Klangqualität. So lässt sich etwa bei Studioaufnahmen oder
Beschallungsaufgaben ein erheblich druckvolleres und klareres Klangbild erreichen.
Durch seine vielseitigen Regelmöglichkeiten lässt sich der PRE-MASTER optimal an praktisch
jeden Verstärker und jedes Aufnahmegerät, Mischpult oder Effektgerät anpassen.

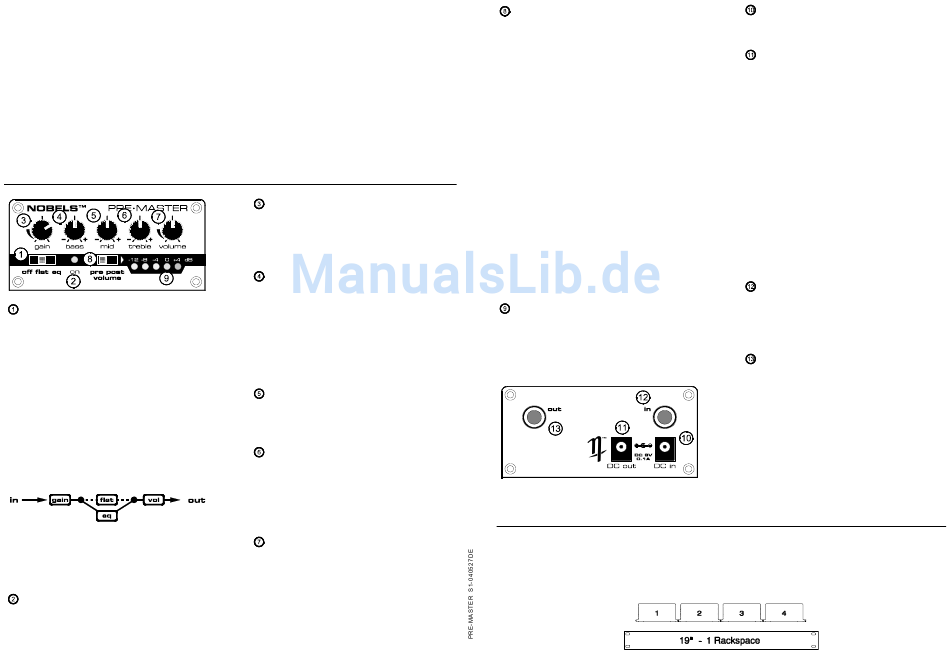

Power Schalter: Wählt die verschie-
denen Betriebszustände des PRE-
MASTER. In der linken Schalterstel-
lung ("off") ist das Gerät ausgeschaltet
und am Ausgang liegt kein Signal an.
In der Mittelstellung ("flat") ist der Vor-
verstärker in Betrieb, die Klangrege-
lung jedoch nicht aktiv.
Eventuelle Reglerbewegungen der
Equalizer-Sektion (bass, mid, treble
Regler) haben somit keine Auswir-
kung auf den Klang des Signals.
Steht der Schalter ganz rechts ("eq")
liegt auch die Klangregelung im Sig-
nalweg und alle Bedienelemente des
Geräts sind in Funktion.
Power-LED: Leuchtet bei eingeschal-
teter Spannungsversorgung und zeigt
dadurch die Betriebsbereitschaft an.
Gain Regler: Bestimmt den Grad der
Vorverstärkung des Eingangssignals.
Je weiter der Knopf im Uhrzeigersinn
gedreht wird, umso mehr wird das
Signal verstärkt.
Bass Regler: Regelt die tiefen Fre-
quenzen von ca. 80 Hz abwärts. In
seiner Mittelstellung lässt der Regler
das Signal unbearbeitet passieren.
Eine Anhebung erfolgt durch Drehen
des Bedienknopfes im Uhrzeigersinn,
eine Absenkung entsprechend entge-
gengesetzt.
Mid Regler: Funktioniert prinzipiell wie
der Bass-Regler, jedoch werden hier
die Mittenfrequenzen um 1kHz einge-
stellt.
Treble Regler: Verstärkt oder vermin-
dert den Höhenanteil ab 5,5kHz.
Eine Anhebung erfolgt ebenfalls durch
Drehen des Bedienknopfes im Uhr-
zeigersinn, eine Absenkung entspre-
chend entgegengesetzt.
Volume-Regler: Reguliert die Größe
des Ausgangspegels, um das vorver-
stärkte Signal optimal an nachfolgen-
de Geräte weiterzuleiten.
Auch hier bedeutet eine Drehung im
Uhrzeigersinn eine Erhöhung des
Pegels.
Meter Schalter: Bestimmt den Abgriff-
punkt des Signals, welches auf die
Aussteuerungsanzeige geleitet wird.
In der linken Schalterstellung ("pre")
erfolgt der Abgriff vor dem Volume-
Regler, so daß dessen Stellung kei-
nen Einfluss auf die Höhe des Aus-
schlags hat. Diese Betriebsart dient
zum Einstellen des internen Arbeits-
PRE-MASTER
pegels des .
In der rechten Stellung des Schalters
erfolgt der Signalabgriff hingegen hin-
ter dem Regler für die Gesamtlautstär-
ke, es wird also der Ausgangspegel
des Gerätes angezeigt. Dieser Modus
hilft beim optimalen Einstellen der
Ausgangslautstärke für weitere ange-
schlossene Geräte und dient somit
der Vermeidung eventueller Verzerrun-
gen in nachfolgenden Eingangsstu-
fen.
Bargraph (Aussteuerungsanzeige):
Dient der optischen Pegelkontrolle des
bearbeiteten Signals. Je weiter die
Anzeige nach rechts ausschlägt, umso
höher ist der Pegel.
Das Interlock System:
Die Geräte der MASTER SERIES und der COMPACT SERIES können durch Ineinander-
schieben der seitlichen Gehäuseschienen einfach miteinander verbunden werden. Bis zu vier
Geräte lassen sich so nebeneinander auf einer Standard 19"-Ablage mit 1HE befestigen.
DC in Buchse: Dient zum Anschluss
eines stabilisierten Gleichspannungs-
netzteils (siehe technische Daten).
DC out Buchse: Hier können weitere
Geräte, wie z.B. Effektpedale ange-
schlossen und über die Spannungs-
PRE-MASTER
versorgung des mit-
versorgt werden.
Voraussetzung dafür ist einerseits ein
ausreichend dimensioniertes Netzge-
rät, andererseits müssen auch die tech-
nischen Daten für die Spannungsver-
sorgung der verschiedenen Geräte
übereinstimmen.
NOBELS hält sich hierbei an den Stan-
dard der international verbreitetsten
Geräte, so dass es in den meisten
Fällen keinerlei Probleme geben dürf-
te.
Input Buchse: Dies ist der Eingang
des Gerätes. Hier wird das Instrument,
also z.B. die Gitarre, mittels eines han-
delsüblichen Klinkenkabels ange-
schlossen.
Output Buchse: An diesen Ausgang
werden nachfolgende Geräte, wie z.B.
Recorder, Mischpult oder Verstärker
angeschlossen.
Die Verbindung erfolgt ebenfalls über
ein normales Klinkenkabel.
