4. Einbau-Anleitung
Trennen Sie vor dem Öffnen des Gehäuses den PC unbedingt vom Netz! (Netzstecker abziehen – Ausschalten
genügt nicht!!!)
Da das Mainboard im Standby-Betrieb weiterhin mit Spannung versorgt wird, können hereinfallende Teile
(Schrauben etc.) irreparable Schäden an Ihrem PC hervorrufen!
Bevor Sie die Platine befestigen, wählen sie einen geeigneten Platz im Gehäuse, von dem aus Sie alle Kabel
problemlos mit den dafür vorgesehenen Anschlüssen verbinden können.
Bedenken Sie bitte dabei auch, dass der Empfängerchip im Gehäuse so angebracht werden muss, dass ihn die
Signale der Fernbedienung erreichen können. (z.B. hinter einer kleinen Öffnung in der Frontseite)
Alternativ kann der Chip auch an der Rückseite aus dem Gehäuse herausgeführt und an der Seite mit
doppelseitigem Klebeband befestigt werden. In vielen Fällen funktioniert der Empfänger auch, wenn er an der
Rückseite des PC's angebracht wird, da das reflektierte Licht der Fernbedienung immer noch ausreicht, den
Empfänger zu steuern.
Wenn Sie die LED als Empfangskontrolle verwenden wollen, müssen Sie diese ebenfalls in der Front des PC's
unterbringen. Anderenfalls ziehen Sie die LED vom Kabel ab und stecken diese in Con3.
Sie brauchen die LED auch überhaupt nicht anschließen, allerdings benötigen Sie diese bei der Programmierung
des Einschalters auf Ihre Fernbedienung. (siehe auch Anschlussbelegung im Anhang!)
Hat man einen geeigneten Platz für die Platine gefunden, kann diese mit den zwei Befestigungslöchern im
Gehäuse befestigt werden. Dabei ist unbedingt darauf zu achten, dass durch darunter liegende Metallteile kein
Kurzschluss auf der Lötseite der Platine entsteht! (evtl. geeignete Abstandshalter verwenden!)
Schließen Sie nun die Anschlusskabel an. Beachten Sie dabei bitte die im Anhang aufgeführte Anschlussbelegung.
Welche Kabel angeschlossen werden müssen, hängt von der verwendeten Einschalt-Methode ab.
Beachten Sie dazu das Kapitel „Einschalt-Methoden" in diesem Dokument.
4.1 Anschluß an den COM-Port
Schließen Sie den Empfänger zuerst an den COM-Port an.
Stecken Sie dazu das mitgelieferte Flachbandkabel an Con7 des Einschalters und das andere Ende auf den
Sockel des internen COM-Ports.
Achten Sie darauf, den Stecker richig herum aufzustecken!
Die rote Ader des Kabels ist mit Pin1 des COM-Ports zu verbinden. Die Belegung entnehmen Sie bitte Ihrer
Mainboard-Beschreibung. Oft ist auch eine 1 direkt auf das Mainboard aufgedruckt.
Sollten Sie keinen internen COM-Port zur Verfügung haben, prüfen Sie, ob der externe COM-Port über ein Kabel
am Mainboard angeschlossen ist.
In diesem Fall ziehen Sie das Kabel ab und stecken statt dessen das Kabel des Einschalters auf.
Ist kein interner Sockel für den COM-Port vorhanden, benutzen Sie bitte das Adapterkabel für den externen COM-
Port (optional erhältlich – bitte extra mitbestellen).
Verbinden Sie das Adapterkabel mit dem seriellen Kabel und stecken Sie den SUB-D-Stecker auf Ihren externen
Com-Port.

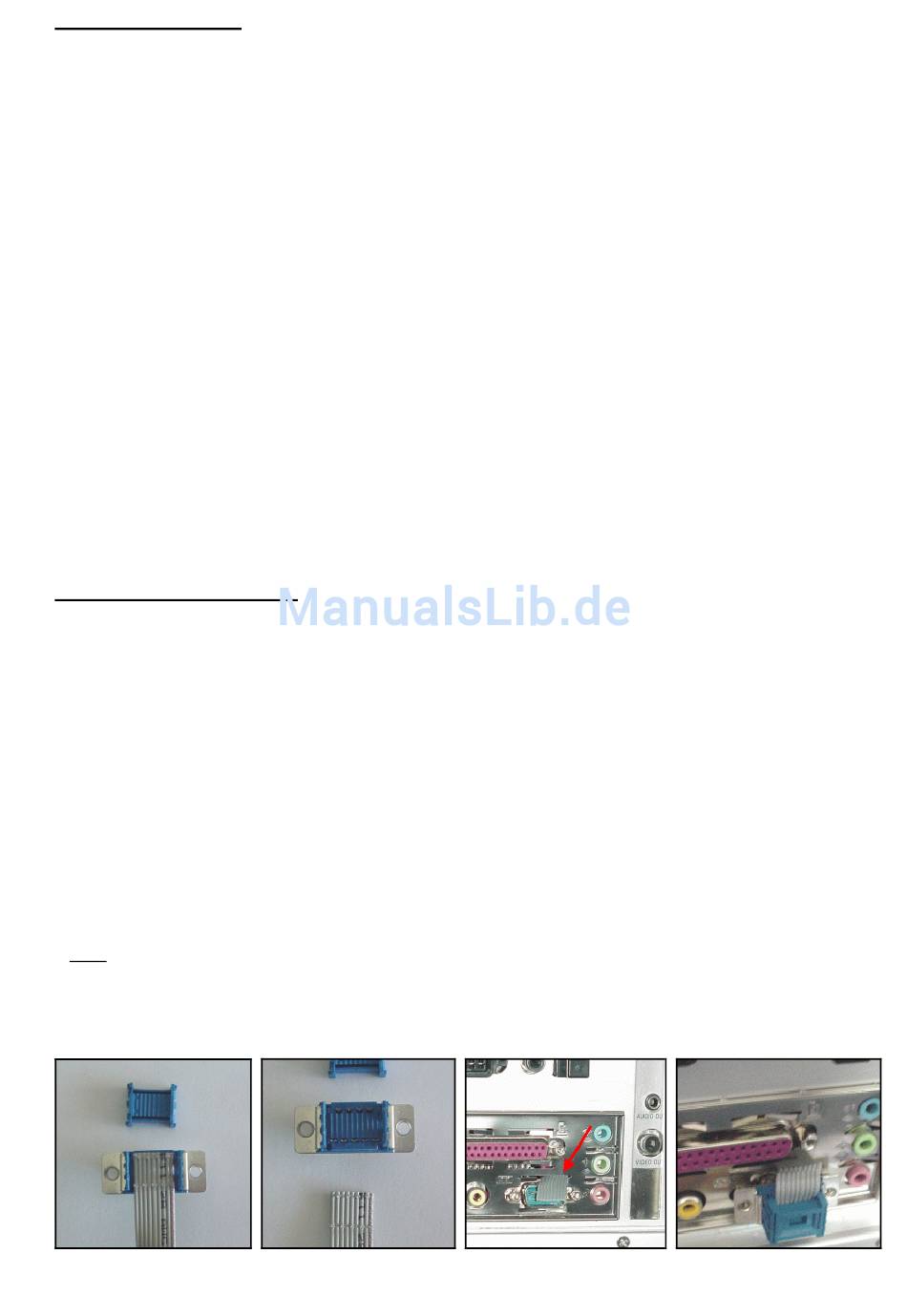

Tipp:
Da Sie das Kabel in diesem Fall aus dem Gehäuse herausführen müssen, können Sie den Stecker vorsichtig
vom Kabel abtrennen und das Kabel über dem COM-Anschluss nach außen führen. Verbinden Sie jetzt den
Stecker wieder mit dem Kabel (achten Sie dabei auf den korrekten Sitz der einzelnen Adern) und stecken Sie
diesen auf den COM-Port.
- 5 -
