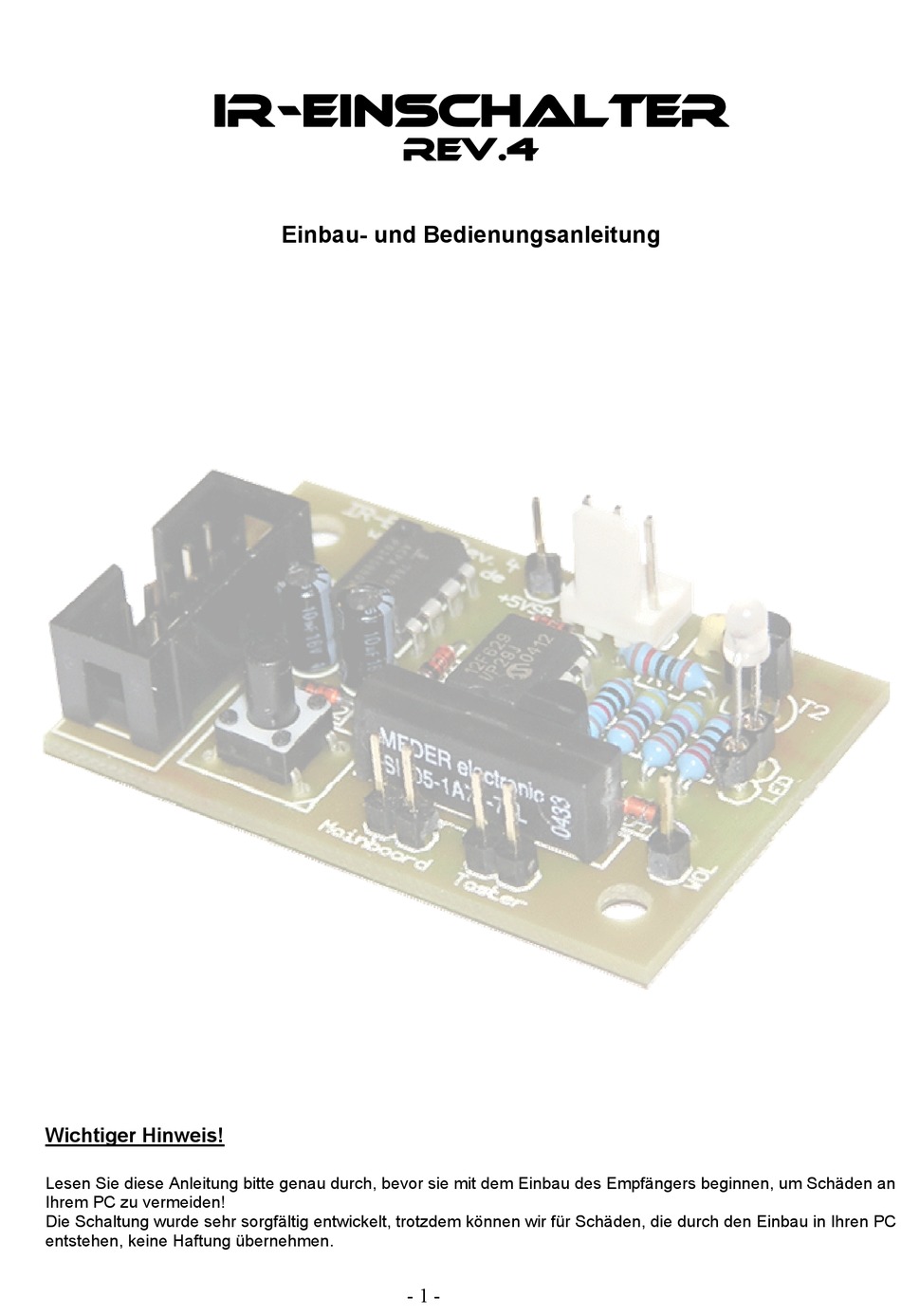

IR-Einschalter
Rev.4
Einbau- und Bedienungsanleitung
Wichtiger Hinweis!
Lesen Sie diese Anleitung bitte genau durch, bevor sie mit dem Einbau des Empfängers beginnen, um Schäden an
Ihrem PC zu vermeiden!
Die Schaltung wurde sehr sorgfältig entwickelt, trotzdem können wir für Schäden, die durch den Einbau in Ihren PC
entstehen, keine Haftung übernehmen.
- 1 -

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für atric IR-Einschalter REV.4

  • Seite 1 IR-Einschalter Rev.4 Einbau- und Bedienungsanleitung Wichtiger Hinweis! Lesen Sie diese Anleitung bitte genau durch, bevor sie mit dem Einbau des Empfängers beginnen, um Schäden an Ihrem PC zu vermeiden! Die Schaltung wurde sehr sorgfältig entwickelt, trotzdem können wir für Schäden, die durch den Einbau in Ihren PC entstehen, keine Haftung übernehmen.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung….……………………………………………………………………….. 2. Lieferumfang………………………………………………………………………... 3. Funktions-Beschreibung…….…………………………………………………… 3.1 wichtige Neuerungen gegenüber der Vorgänger-Version…………………. 3.2 Anzeigen der LED………….…………………………………………………... 4. Einbau-Anleitung…………………………………………………………………… 4.1 Anschluss an den COM-Port…..…….………………………………………... 4.2 Einschalt-Methoden….…………………………………………………………. 4.2.1 Die Power-Button-Variante..………………………………………………. 4.2.2 Anschluss für Wake-On-Ring…...………………………………………… 4.2.3 Anschluss für Wake-On-LAN.…………………………………………….. 4.3 Anschluss an die Standby-Spannungsversorgung…………………………. 4.3.1 interner PS/2-Anschluß…………………………………………………….

  • Seite 3: Einführung

    1. Einführung Herzlichen Glückwunsch zum Erwerb des IR-Einschalters! Dass man einen PC mit einer Fernbedienung steuern kann, ist ja nichts Neues. Schade ist nur, dass man diesen mit normalen IR-Empfängern nicht einschalten kann, da der Empfänger ja erst nach dem Hochfahren des PC’s aktiv ist.

  • Seite 4: Funktions-Beschreibung

    3. Funktions-Beschreibung Der IR-Einschalter Rev.4 ist eine Weiterentwicklung des beliebten und erfolgreichen IR-Einschalter Rev.3. Mit dem IR-Einschalter können Sie Ihren PC mit jeder handelsüblichen Infrarot-Fernbedienung ein- und ausschalten. Dazu wird der IR-Einschalter an die Standby-Spannungsversorgung des PC’s angeschlossen. Der Einschalter empfängt eintreffende Infrarot-Signale und vergleicht diese mit dem gespeicherten Code.

  • Seite 5: Einbau-Anleitung

    4. Einbau-Anleitung Trennen Sie vor dem Öffnen des Gehäuses den PC unbedingt vom Netz! (Netzstecker abziehen – Ausschalten genügt nicht!!!) Da das Mainboard im Standby-Betrieb weiterhin mit Spannung versorgt wird, können hereinfallende Teile (Schrauben etc.) irreparable Schäden an Ihrem PC hervorrufen! Bevor Sie die Platine befestigen, wählen sie einen geeigneten Platz im Gehäuse, von dem aus Sie alle Kabel problemlos mit den dafür vorgesehenen Anschlüssen verbinden können.

  • Seite 6: Einschalt-Methoden

    4.2 Einschalt-Methoden Beim IR-Einschalter Rev.4 können Sie nun zwischen 3 verschiedenen Varianten wählen, wie Ihr PC eingeschaltet werden soll. - durchgeschliffener Power-Button - Wake-On-Ring - Wake-On-LAN Welche Variante sie benutzen, hängt in erster Linie davon ab, was Ihr Mainboard unterstützt.

  • Seite 7: Anschluss Für Wake-On-Lan

    4.2.3 Anschluß für Wake-On-LAN Möchten Sie Ihren PC per WOL einschalten, verbinden Sie eines der mitgelieferten einpoligen Kabel mit Con2 des IR-Einschalters und das andere Ende mit Pin1 des WOL-Anschlusses auf Ihrem Mainboard. Der WOL-Anschluß ist ein kleiner dreipoliger weißer Stecker, ähnlich dem CD-Audio-Eingang älterer Soundkarten..

  • Seite 8: Interner Usb-Anschluß

    4.3.3 interner USB-Anschluß Viele neuere Mainboards unterstützen die Funktion “USB-Resume“ und führen aus diesem Grund am USB- Port ebenfalls die 5V-Standby-Spannung. Diese ist meistens aber nur mit +5V oder VCC bezeichnet. Normalerweise ist dies der Pin1 des internen USB-Sockels. Hier hilft nur ausprobieren, ob die Spannung auch im ausgeschalteten Zustand verfügbar ist. Am einfachsten schließen Sie einfach einmal den IR-Einschalter dort an und stecken anschließend den Netzstecker ein.

  • Seite 9: Programmierung Des Empfängers (Setup-Modus)

    Wenn der Einschalter korrekt mit Spannung versorgt ist, blinkt die LED einmal für ca. eine Sekunde grün auf. Dazu muß aber das serielle Kabel an den COM-Port angeschlossen sein (hierüber wird Masse bezogen). Außerdem muß dazu der Netzstecker eingesteckt sein. Ziehen Sie diesen unbedingt wieder ab, bevor Sie mit dem Anschluß...

  • Seite 10: Beispiel Zur Bedienung

    5.2.1 Beispiel zur Bedienung: Sie möchten den IR-Einschalter so einstellen, dass die LED beim Hochfahren nicht blinkt (Menüpunkt 3, Option 2) - Drücken Sie den Taster so oft, wie die Nummer des gewünschten Menüpunkts. In unserem Fall 3 Mal. - Warten Sie nun kurz bis die LED durch grünes Blinken (ebenfalls 3 Mal) den gewählten Menüpunkt bestätigt. - Drücken Sie nun den Taster entsprechend der gewünschten Option.

  • Seite 11: Anlernen Der Fernbedienung

    Bei Verwendung von Wake-On-Ring oder Wake-On-LAN kann es sein, dass sich der PC nicht einschaltet. Beachten Sie in diesem Fall bitte die Hinweise im Kapitel „Einschalt-Methoden“ und die FAQ im Anhang oder auf unserer Homepage ( http://www.atric.de/IR-Einschalter - 11 -...

  • Seite 12: Verwendung Einer Ir-Empfangssoftware

    6. Verwendung einer IR-Empfangssoftware Der IR-Einschalter ist so ausgelegt, dass die Fernbedienung zusätzlich zur Steuerung Ihres PC’s verwendet werden kann. Hierzu ist es allerdings notwendig, eine entsprechende Empfangs- / Steuerungssoftware zu installieren. Geeignet sind hierzu Programme wie LIRC, WinLIRC, Girder, IRAssistent etc. Eine Linksammlung zu entsprechender Software finden Sie im Anhang.

  • Seite 13: Con4: Wake-On-Lan-Anschluß

    Con4: Wake-On-Lan - Ausgang Wenn Sie Ihren PC per Wake-on-LAN einschalten lassen wollen, schließen Sie hier eines der einpoligen Kabel an und verbinden das andere Ende mit dem WOL-Pin des WOL-Anschlusses auf dem Mainboard. Con5: Anschluss für Powertaster Schließen Sie hier den Powertaster Ihres PC’s an. Hinweis: Dieser Anschluss kommt nur zum Einsatz, wenn der IR-Einschalter Ihren PC über den Power-Button-Anschluss des Mainboards einschalten soll.

  • Seite 14: Linksammlung

    Linksammlung • IR-Einschalter-Homepage http://www.atric.de/IR-Einschalter Hinweise zum IR-Einschalter, Firmware-Updates, Programmier-Software, aktuelle Version dieses Manuals, FAQ • LIRC – Homepage http://www.lirc.org IR-Steuerungs-Software für Linux • WinLIRC http://winlirc.sourceforge.net/de Windows-Version von LIRC • Girder http://www.girder.de IR-Steuerungs-Software für Windows • IR-Assistant http://www.irassistant.com IR-Steuerungs-Software für Windows •...
