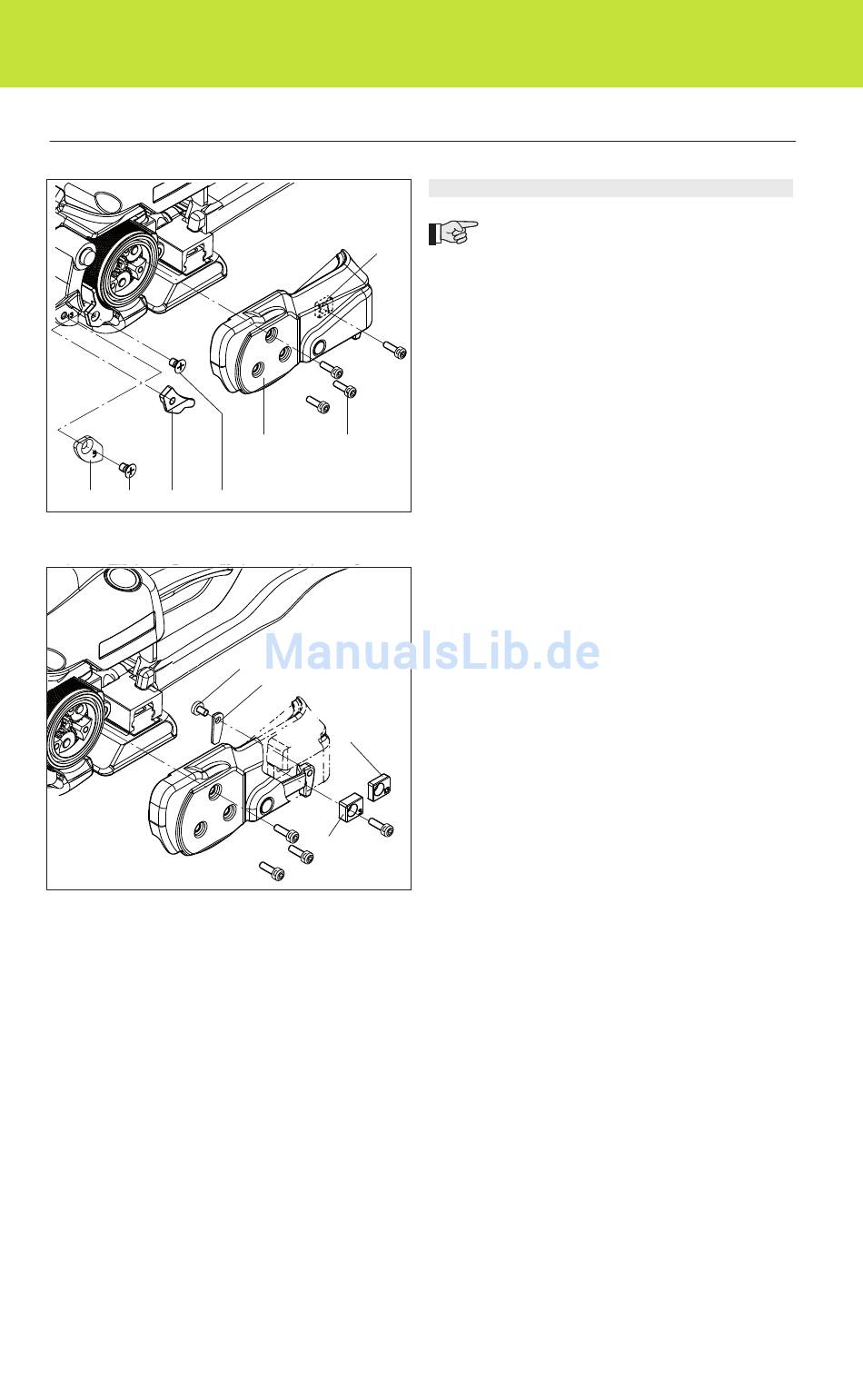

Fig. 15
Fig. 16
22
22
Ersatzteilportal: www.kemapack.com/service/ersatzteile
7
5 6
4
4
3
2
1
Service-Hotline: +49 / 8191 / 9177-44

5.9 BANDBREITE EINSTELLEN

Das Gerät kann mit zwei verschiedenen Band-
breiten betrieben werden:
– 9–10 mm
– 11–13 mm
a) Umbau von 9 mm auf 11–13 mm
– Akku aus Gerät ziehen.
– Vier Zylinderschrauben (15/6) lösen. Wippenhebel
gegen den Traggriff ziehen, und Anschlag hinten 9 mm
(15/7) entfernen.
– Abdeckung (15/5) entfernen.
– Senkschraube (15/2) lösen und Bandanschlag vorne
9 mm (15/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (15/4) lösen und Bandführung 9 mm
(15/3) entfernen.
– Bandführung 13 mm (15/3) montieren (Senkschraube
(15/4) mit Loctite 222 sichern).
– Linsenschraube (16/4) lösen und Bandführung hinten
9 mm (16/3) vom Hebel entfernen.
– Bandführung hinten 13 mm montieren (Linsenschraube
(16/4) mit Loctite 222 sichern).
– Abdeckung (15/5) wieder montieren (Zylinderschrau-
ben (15/6) mit Loctite 222 sichern).
– Anschlag hinten 13 mm (16/2) montieren (Zylinder-
schraube mit Loctite 222 sichern).
b) Umbau von 11–13 mm auf 9 mm
– Akku aus Gerät ziehen.
– Vier Zylinderschrauben (15/6) lösen. Wippenhebel
gegen den Traggriff ziehen, und Anschlag hinten
13 mm (16/2) entfernen.
– Abdeckung (15/5) entfernen.
– Bandanschlag 9 mm (15/1) montieren (Senkschraube
(15/2) mit Loctite 222 sichern).
– Bandführung 9 mm (15/3) montieren (Senkschraube
(15/4) mit Loctite 222 sichern).
– Bandführung hinten 9 mm (16/3) montieren (Linsen-
schraube (16/4) mit Loctite 222 sichern).
– Abdeckung (15/5) wieder montieren (Zylinderschrau-
ben (15/6) mit Loctite 222 sichern).
– Anschlag hinten 9 mm (16/1) montieren (Zylinder-
schraube mit Loctite 222 sichern).
