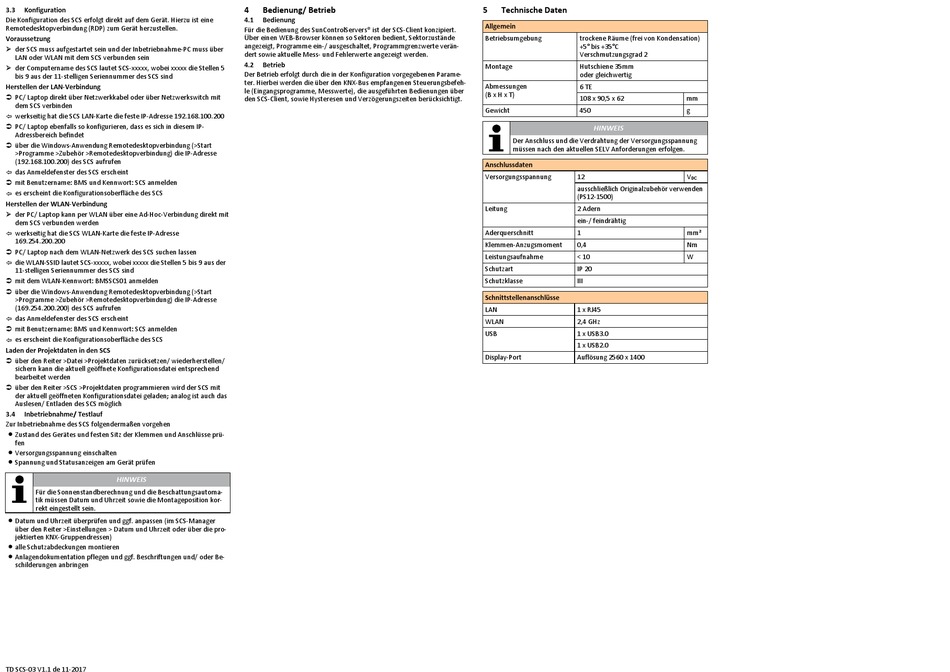

3.3
Konfiguration
Die Konfiguration des SCS erfolgt direkt auf dem Gerät. Hierzu ist eine
Remotedesktopverbindung (RDP) zum Gerät herzustellen.
Voraussetzung
➢ der SCS muss aufgestartet sein und der Inbetriebnahme-PC muss über
LAN oder WLAN mit dem SCS verbunden sein
➢ der Computername des SCS lautet SCS-xxxxx, wobei xxxxx die Stellen 5
bis 9 aus der 11-stelligen Seriennummer des SCS sind
Herstellen der LAN-Verbindung
PC/ Laptop direkt über Netzwerkkabel oder über Netzwerkswitch mit
dem SCS verbinden
werkseitig hat die SCS LAN-Karte die feste IP-Adresse 192.168.100.200
PC/ Laptop ebenfalls so konfigurieren, dass es sich in diesem IP-
Adressbereich befindet
über die Windows-Anwendung Remotedesktopverbindung (>Start
>Programme >Zubehör >Remotedesktopverbindung) die IP-Adresse
(192.168.100.200) des SCS aufrufen
das Anmeldefenster des SCS erscheint
mit Benutzername: BMS und Kennwort: SCS anmelden
es erscheint die Konfigurationsoberfläche des SCS
Herstellen der WLAN-Verbindung
➢ der PC/ Laptop kann per WLAN über eine Ad-Hoc-Verbindung direkt mit
dem SCS verbunden werden
werkseitig hat die SCS WLAN-Karte die feste IP-Adresse
169.254.200.200
PC/ Laptop nach dem WLAN-Netzwerk des SCS suchen lassen
die WLAN-SSID lautet SCS-xxxxx, wobei xxxxx die Stellen 5 bis 9 aus der
11-stelligen Seriennummer des SCS sind
mit dem WLAN-Kennwort: BMSSCS01 anmelden
über die Windows-Anwendung Remotedesktopverbindung (>Start
>Programme >Zubehör >Remotedesktopverbindung) die IP-Adresse
(169.254.200.200) des SCS aufrufen
das Anmeldefenster des SCS erscheint
mit Benutzername: BMS und Kennwort: SCS anmelden
es erscheint die Konfigurationsoberfläche des SCS
Laden der Projektdaten in den SCS
über den Reiter >Datei >Projektdaten zurücksetzen/ wiederherstellen/
sichern kann die aktuell geöffnete Konfigurationsdatei entsprechend
bearbeitet werden
über den Reiter >SCS >Projektdaten programmieren wird der SCS mit
der aktuell geöffneten Konfigurationsdatei geladen; analog ist auch das
Auslesen/ Entladen des SCS möglich
3.4
Inbetriebnahme/ Testlauf
Zur Inbetriebnahme des SCS folgendermaßen vorgehen
•
Zustand des Gerätes und festen Sitz der Klemmen und Anschlüsse prü-
fen
•
Versorgungsspannung einschalten
•
Spannung und Statusanzeigen am Gerät prüfen
HINWEIS
Für die Sonnenstandberechnung und die Beschattungsautoma-
tik müssen Datum und Uhrzeit sowie die Montageposition kor-
rekt eingestellt sein.
•
Datum und Uhrzeit überprüfen und ggf. anpassen (im SCS-Manager
über den Reiter >Einstellungen > Datum und Uhrzeit oder über die pro-
jektierten KNX-Gruppendressen)
•
alle Schutzabdeckungen montieren
•
Anlagendokumentation pflegen und ggf. Beschriftungen und/ oder Be-
schilderungen anbringen
TD SCS-03 V1.1 de 11-2017
4
Bedienung/ Betrieb
4.1
Bedienung
Für die Bedienung des SunControlServers® ist der SCS-Client konzipiert.
Über einen WEB-Browser können so Sektoren bedient, Sektorzustände
angezeigt, Programme ein-/ ausgeschaltet, Programmgrenzwerte verän-
dert sowie aktuelle Mess- und Fehlerwerte angezeigt werden.
4.2
Betrieb
Der Betrieb erfolgt durch die in der Konfiguration vorgegebenen Parame-
ter. Hierbei werden die über den KNX-Bus empfangenen Steuerungsbefeh-
le (Eingangsprogramme, Messwerte), die ausgeführten Bedienungen über
den SCS-Client, sowie Hysteresen und Verzögerungszeiten berücksichtigt.
5
Technische Daten
Allgemein
Betriebsumgebung
trockene Räume (frei von Kondensation)
+5° bis +35°C
Verschmutzungsgrad 2
Montage
Hutschiene 35mm
oder gleichwertig
Abmessungen
6 TE
(B x H x T)
108 x 90,5 x 62
Gewicht
450
HINWEIS
Der Anschluss und die Verdrahtung der Versorgungsspannung
müssen nach den aktuellen SELV Anforderungen erfolgen.
Anschlussdaten
Versorgungsspannung
12
ausschließlich Originalzubehör verwenden
(PS12-1500)
Leitung
2 Adern
ein-/ feindrähtig
Aderquerschnitt
1
Klemmen-Anzugsmoment
0,4
Leistungsaufnahme
< 10
Schutzart
IP 20
Schutzklasse
III
Schnittstellenanschlüsse
LAN
1 x RJ45
WLAN
2,4 GHz
USB
1 x USB3.0
1 x USB2.0
Display-Port
Auflösung 2560 x 1400
mm
g
V
DC
mm²
Nm
W
