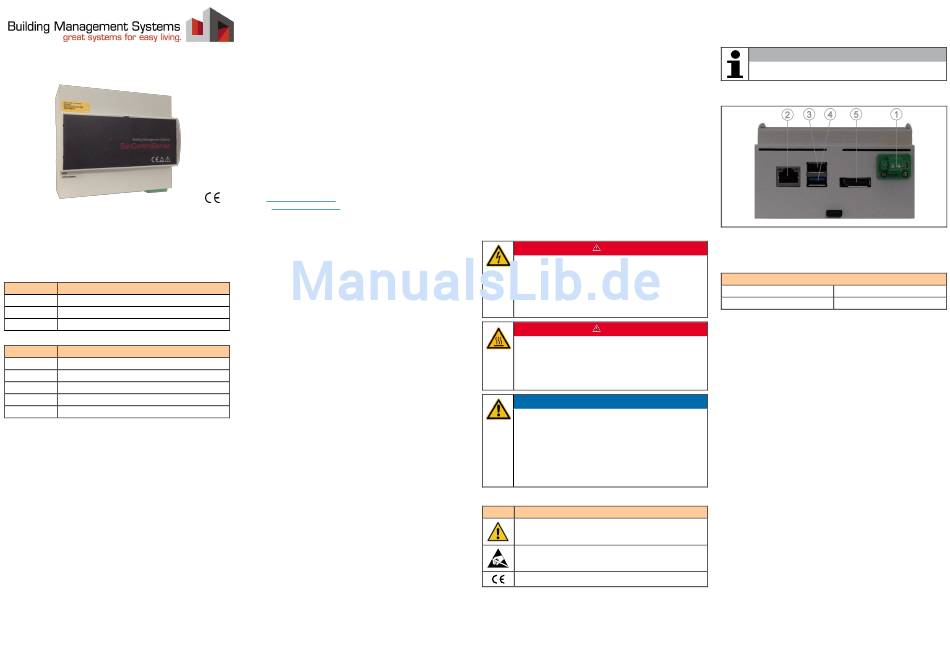

BMS SCS-03 - SunControlServer Original Bedienungsanleitung

Original-Bedienungsanleitung
SCS-03 - SunControlServer®
1 Allgemeines
1.1 Hinweis
Diese Dokumentation ist Bestandteil des Produkts. Diese Bedienungsanlei-
tung für eine spätere Verwendung aufbewahren.
1.2 Lieferumfang
Lieferumfang gemäß Lieferschein prüfen.
Produktbezeichnungen
Art.-Nr. Beschreibung
99125.xxx SCS-03 - SunControlServer®
Anschlussstecker
Bedienungsanleitung
1.3 Zubehör
Art.-Nr. Beschreibung
99123.xxx SCS-Lizenzerweiterung (je 25 Sektoren)
99123.xxx SCS-Client (NutzerLizenz)
0109001.XXX Schnittstelle SCS - KNX(TP)
0143101.XXX NS-05 - 5 Port REG Netzwerkswitch
0104001.XXX Quadra® - Wetterzentrale für 8 Sektoren
1.4 Produktbeschreibung

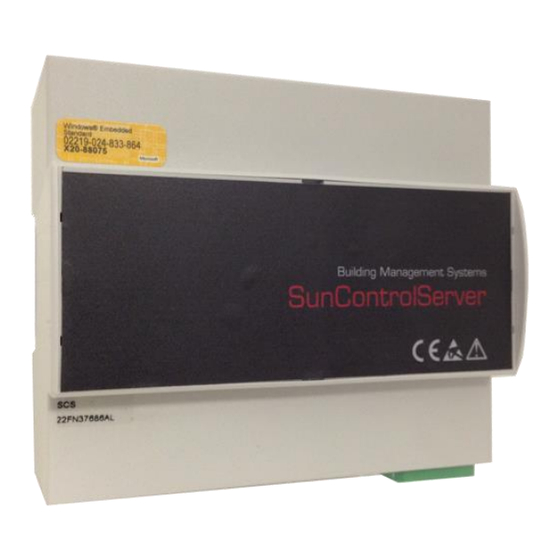

Der SunControlServer® ist eine Sonnenschutzzentrale für mindestens 50
Sektoren. Über Lizenzerweiterungen können bis zu 250 Sektoren aktiviert
werden. Für die Automation stehen entsprechende Komfort- (Beschattung,
Temperatur, Hitze, Dämmerung, Beleuchtung, Zeit, Eingang) und Sicher-
heitsprogramme (Wind, Niederschlag, Frost, Globalstrahlung) zur Verfü-
gung.
Die Kommunikation mit dem KNX-Bus für das Empfangen der aktuellen
Wetterdaten und zum Versenden der Steuerbefehle (6-byte SunControl-
Objekt) erfolgt über das KNXnet/ IP-Protokoll. Die Gerätekonfiguration
erfolgt per Remotedesktop-Zugriff auf den SCS-Manager. Zur Anlagenbe-
dienung dient die SCS-Client Visualisierungsoberfläche, die für die jeweilige
Nutzerlizenz über einen WEB-Server zur Verfügung gestellt
1.5 Haftungsbeschränkungen
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter
Berücksichtigung der geltenden Normen und Vorschriften, des Standes der
Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusam-
mengestellt.
Der Hersteller übernimmt keine Haftung für Schäden und Betriebsstörun-
gen aufgrund von
•
Nichtbeachtung dieser Bedienungsanleitung,
•
nicht bestimmungsgemäßer Verwendung,
•
fehlerhaftem Anschluss,
•
Nichtverwendung von Original-Ersatz- und -Zubehörteilen.
TD SCS-03 V1.1 de 11-2017
1.6 Entsorgung
Dieses Produkt darf innerhalb der Europäischen Union nicht im normalen
Hausmüll entsorgt werden.
Entsorgen Sie das Gerät über die kommunalen Sammelstellen.
Die verwendeten Verpackungsmaterialien sind recycelbar. Entsorgen Sie
nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden
Vorschriften.
1.7 Urheberschutz
Diese Dokumentation ist urheberrechtlich geschützt.
Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfälti-
gung und der Verbreitung mittels besonderer Verfahren (z.B. Datenverar-
beitung, Datenträger und Datennetze), auch teilweise, sowie inhaltliche
und technische Änderungen vorbehalten.
1.8 Hersteller/ Kundendienst
BMS – Building Management Systems
Heinrich‐Heine Straße 3
47906 Kempen
Germany
Telefon: +49 (0) 2152 / 95 989 – 0
Telefax: +49 (0) 2152 / 95 989 – 9
E‐Mail: info@bms‐solutions.de
Internet: www.bms‐solutions.de
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der SunControlServer® ist für den Empfang der aktuellen Wetterdaten und
für die Ansteuerung der Aktoren/ Motorsteuergeräte innerhalb eines KNX-
Systems im Rahmen der angegebenen technischen Grenzen bestimmt.
Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestim-
mungsgemäß.
2.2 Vorhersehbarer Fehlgebrauch
Jede Verwendung für einen anderen als den oben genannten Einsatzzweck
gilt als nicht bestimmungsgemäß. Das Risiko einer nichtbestimmungsge-
mäßen Verwendung oder einer Fehlanwendung trägt allein der Betreiber.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen.
2.3 Qualifikation des Personals
Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden
führen!
Alle Tätigkeiten zu Installation, Anschluss und Inbetriebnahme müssen
ausschließlich durch eine Elektrofachkraft erfolgen.
Eine Elektrofachkraft ist aufgrund ihrer/ seiner fachlichen Ausbildung,
Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und
Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen
und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
Die Elektrofachkraft ist für den speziellen Einsatzort, in dem sie tätig ist,
ausgebildet und kennt die relevanten Normen und Bestimmungen.
2.4 Grundlegende Sicherheitshinweise
GEFAHR
Lebensgefahr!
Bei Berührung mit Spannung führenden Teilen besteht Le-
bensgefahr.
►
Alle Tätigkeiten nur durch dafür qualifiziertes Personal
durchführen lassen.
►
Vor Beginn der Arbeiten alle Energieversorgungen abschal-
ten und stilllegen.
GEFAHR
Personenschaden!
Die metallische Rückseite des Gehäuses kann sich je nach Be-
triebsumgebung erwärmen.
►
Vor dem Berühren Temperatur prüfen.
►
Ggf. das Gerät nach dem Abschalten der Energieversorgung
vor dem Durchführen weiterer Arbeiten abkühlen lassen.
ACHTUNG
Sachschaden!
Falsche oder fehlerhafte Beschaltung und Konfiguration des
Gerätes können zu Beschädigungen bis hin zum Totalausfall
führen.
►
Sicherstellen, dass die Versorgungsspannung den Vorgaben
aus den technischen Daten zum Gerät entspricht. Nur Origi-
nal-Zubehörteile verwenden.
►
Hinweise zur Konfiguration dem Software-Helpfile entneh-
men.
2.5 Beschilderung
Symbol Bedeutung
Allgemeiner Warnhinweis
Elektrostatische Entladung
CE-Kennzeichnung
3 Installation
3.1 Montage
Den SCS auf die Hutschiene in der gewünschten Position aufsetzen und
einrasten.
HINWEIS
Bereich für die Betriebstemperatur beachten. Ggf. Belüftung
herstellen, um Temperaturbereich einzuhalten.
3.2 Elektrischer Anschluss
Übersicht
Anschlussplan
1 Versorgungsspannung
Die Versorgungsspannung über den Anschlussstecker am SCS folgender-
maßen anschließen
Netzanschluss
1 +12V
2 0V
2 LAN-Anschluss
Die Netzwerkverbindung zur KNX/ IP-Schnittstelle über ein Netzwerkkabel
mit RJ45-Steckern herstellen. Ggf. einen Netzwerkswitch NS-05 verwenden
um noch weitere KNX/ IP-Schnittstellen oder Konfigurations-/ Bedien-PC's
(SCS-Client) einzubinden.
3 USB2.0-Anschluss
Der USB2.0-Anschluss (Typ A) ist für Servicezwecke vorgesehen. Eine Ver-
wendung ist nur nach Rücksprache mit dem Hersteller zulässig.
4 USB3.0-Anschluss
Der USB3.0-Anschluss (Typ A) ist für Servicezwecke vorgesehen. Eine Ver-
wendung ist nur nach Rücksprache mit dem Hersteller zulässig.
5 Display-Port Anschluss
Der Display-Port ist für Servicezwecke vorgesehen. Eine Verwendung ist
nur nach Rücksprache mit dem Hersteller zulässig.
