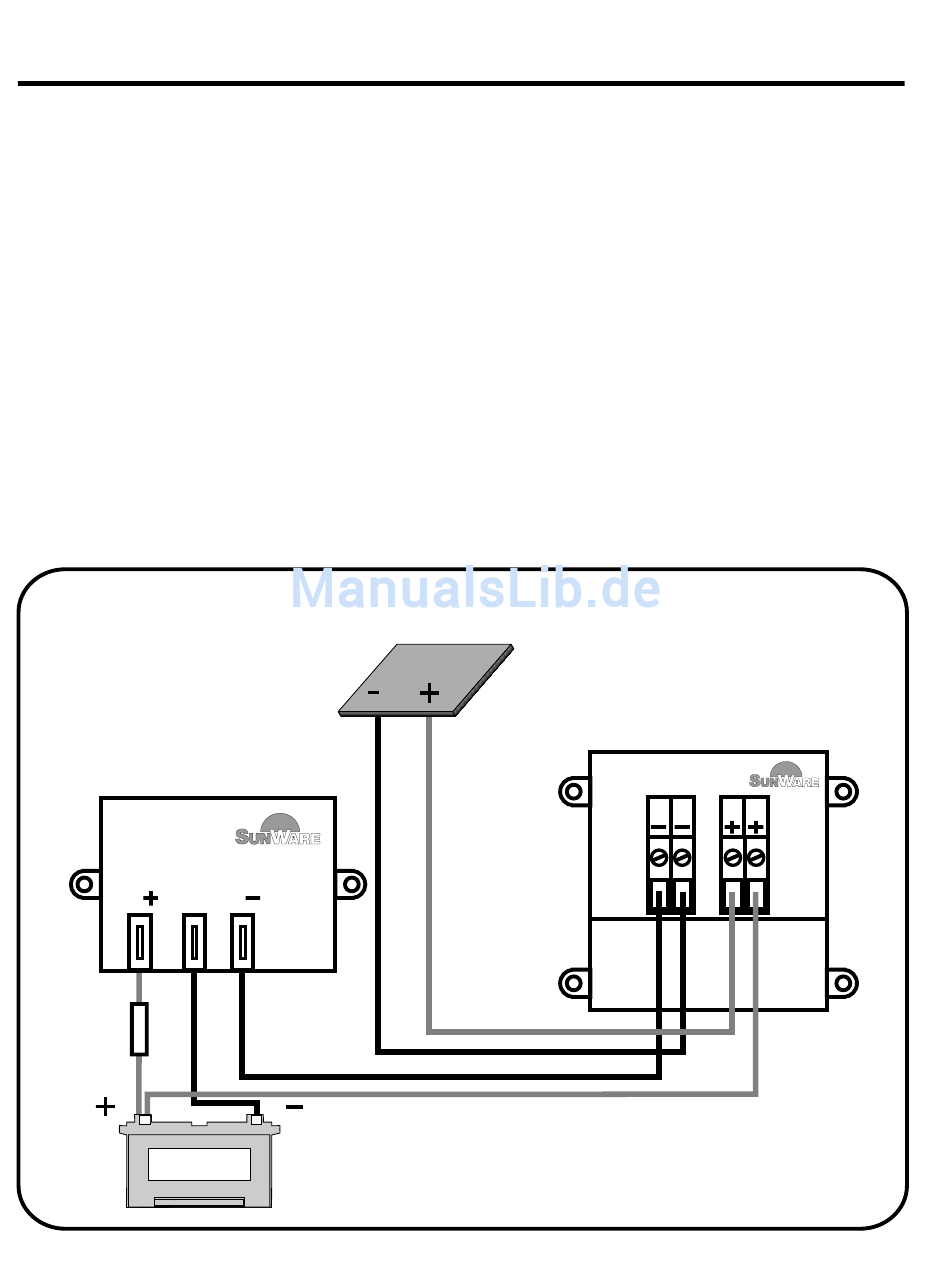

2.2 Schaltungsbeispiel mit FOX-40:

Anzeige von Batteriespannung
und Ladestromanzeige
Hinweis:
Um eine Lebensdauer mindernde Tiefentladung der
Batterie zu vermeiden, müssen die Verbraucher bei
einer Batteriespannung von 10,5V (bzw. 21,0V bei 24V
Systemen) abgeschaltet werden.
FOX-D1
B IN
Sicherung
Batterie 1
3
Solarmodule
B
Laderegler
FOX-40
B S S B
