Inhaltszusammenfassung für SUNWARE FOX-D1

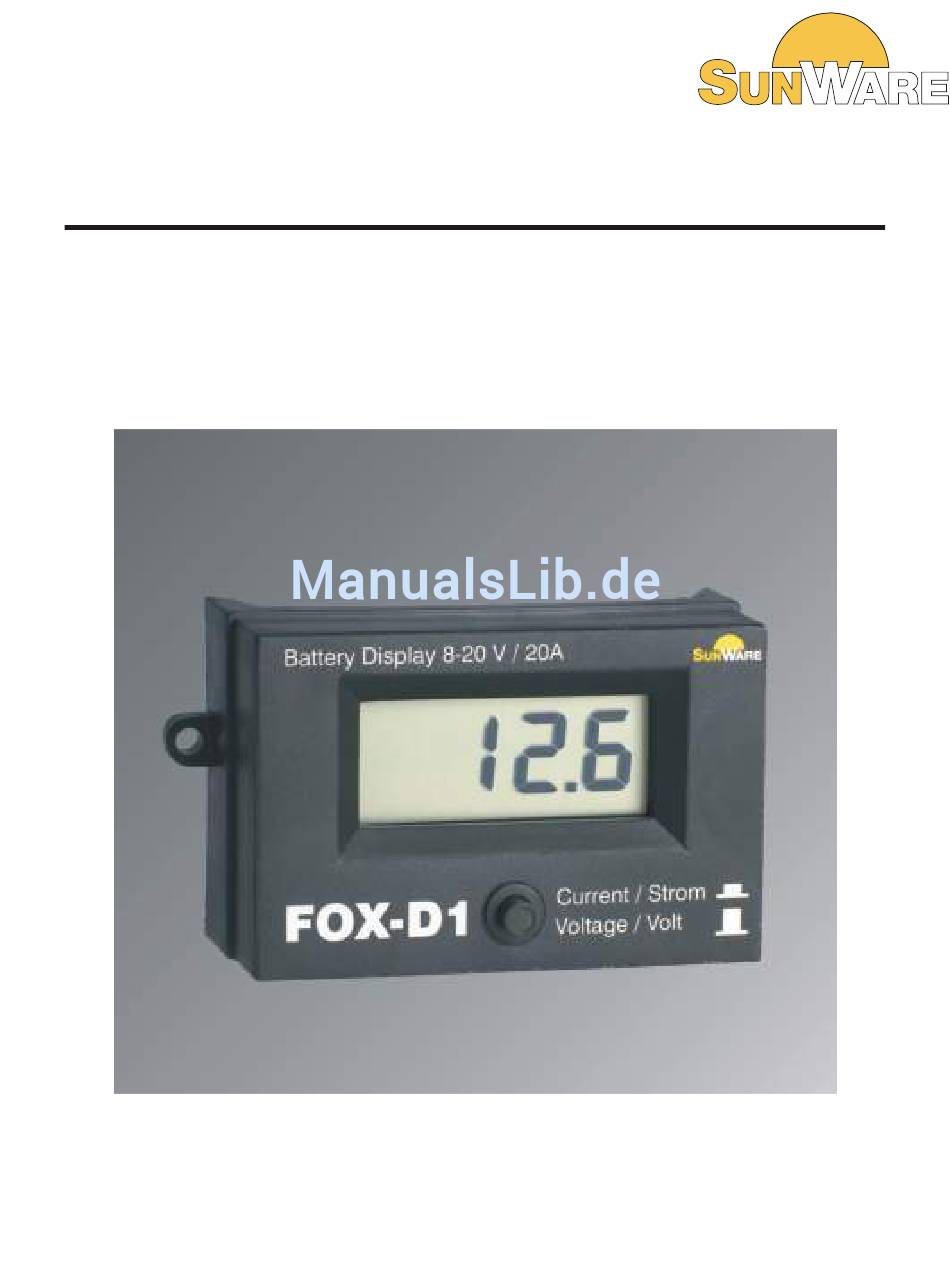

- Seite 1 FOX-D1 Battery Display Batterie Anzeige Installation-Manual Installations Anleitung...
-
Seite 2: Inhaltsverzeichnis
2.1 Elektrischer Anschluss....2 2.2 FOX-D1 in Kombination mit einem Fox-40 ..... . . 3 2.3 Fox-D1 in Kombination mit... -
Seite 3: Funktionsbeschreibung
FOX-D1 ist eine universelle Digitalanzeige zur Anzeige der aktuellen Batteriespannung und des Lade- bzw. Entladestroms. Mit dem Druckschalter auf der Frontseite des FOX-D1 kann die Anzeige zwischen Spannungs- und Stromanzeige umgeschaltet werden. Das Gerät selbst kann aufgrund des sehr geringen Strombedarfs der Anzeige immer eingeschaltet bleiben. -
Seite 4: Montageanleitung
Stelle mit den beiliegenden Schrauben montiert. Es ist darauf zu achten, dass das Gerät vor direkter Feuchtigkeit geschützt montiert wird. Der FOX-D1 kann für 12V und 24V Batteriesysteme eingesetzt werden. 2.1 Elektrischer Anschluss Der FOX-D1 wird mit den beiliegenden Anschlusssteckern (AMP 6,3mm) mit den übrigen... -
Seite 5: Schaltungsbeispiel Mit Fox
2.2 Schaltungsbeispiel mit FOX-40: Anzeige von Batteriespannung und Ladestromanzeige Hinweis: Um eine Lebensdauer mindernde Tiefentladung der Batterie zu vermeiden, müssen die Verbraucher bei einer Batteriespannung von 10,5V (bzw. 21,0V bei 24V Systemen) abgeschaltet werden. Solarmodule Laderegler FOX-40 FOX-D1 Sicherung Batterie 1... -
Seite 6: Schaltungsbeispiel Mit Fox-100
Um eine Lebensdauer mindernde Tiefentladung der Batterie zu vermeiden, müssen die Verbraucher bei einer Batterispannung von 10,5V (bzw. 21,0V bei 24V Systemen) abgeschaltet werden. Laderegler Solarmodule FOX-100 100 % 75 % 50 % FOX-D1 FOX 100 Solar Fuse Battery FOX 100 Battery Solar Fuse Sicherung... -
Seite 7: Schaltungsbeispiel Mit Fox-200
Vorzeichen und der Entladestrom mit "-" angezeigt. Wird die Batterie durch das Modul geladen und ein Strom entnommen, wird die Differenz angezeigt. Laderegler Solarmodule FOX-200 100 % 75 % 50 % FOX-D1 FOX 200 Solar Fuse Battery Load FOX 200 Solar Battery Load... - Seite 8 2.5 Schaltungsbeispiel Fremdregler: Anzeige von Batteriespannung und Lade- / Entladestromanzeige Die universelle Digitalanzeige FOX-D1 kann mit allen marktüblichen Solarladereglern kombiniert werden. Der Anschluss eines Ladereglers der nur über einen Überladeschutz verfügt, erfolgt entsprechend dem Schaltungsbeispiel: FOX-100 Verfügt der anzuschließende Laderegler zusätzlich über eine Tiefentladeschutz, so erfolgt der Anschluss...
-
Seite 9: Funktionskontrolle
Funktionskontrolle Mit dem unter dem Display vorhandenen Schalter wird zwischen Spannungs- und Stromanzeige umgeschaltet. Die Anzeige bleibt aufgrund des sehr geringen Eigenstrombedarfs ständig eingeschaltet. In der Schalterstellung "Spannung" wird das Display eine Spannung von 10.0 bis 14.4 (28,8) in Volt anzeigen. -
Seite 10: Aussagen Der Anzeigewerte
Aussagen der Anzeigewerte Schalterstellung: "Spannung" Anzeige Aussage kleiner 10,5 V - Batterie völlig entladen alle Verbraucher ausschalten! 10,5 V bis 11,5 V - Batterie stark entladen, Verbrauch einschränken! 11,5 V bis 12,5 V - normaler Betriebszustand 12,5 V bis 12,8 V - Batterie vollständig geladen, keine Last angeschlossen 12,8 V bis 14,2 V... -
Seite 11: Technische Daten
Technische Daten Technische Daten Abmessungen: ....100 x 56 x 44 LBH Lochabstand: ..... 91 mm Montageart: ....... Aufbau Strombereich: ....+/- 20A Spanungsbereich: ..... 8V - 48V Systemspannung:....12V und 24V Max. Spannung an den Klemmen: ....50V Eigenstrombedarf: ..... 1,8 mA (bei 12V) Steckertyp: ...... - Seite 12 English Part of the Installation-Manual...
- Seite 13 Table of Contents Description of Function ....11 2 Installation Instructions ....12 2.1 Electrical Connection .
-
Seite 14: Description Of Function
Description of Function The Fox-D1 is an universal digital indicator that monitors battery voltage and charge/discharge current. By the push button on the front side you can set the display mode to show the actual voltage or current. Due to the very small power requirement the device itself can remain always turned on. -
Seite 15: Installation Instructions
Take into consideration that the device should be protected from any direct contact to moisture. The FOX-D1 can be used for 12 and 24 battery systems. 2.1 Electrical Connections The FOX-D1 will be connected with the enclosed plug adapters (AMP 6,3mm) with the remaining compo- nents of the solar plant. -
Seite 16: Circuit Diagram With Fox-40
In order to avoid complete discharge of the battery and a reduced service lifetime of the battery, the consumers must be disconnected at a battery voltage of 10,5V (and/or 21,0V at 24V system). Solar Module Charge Regulator FOX-40 FOX-D1 Fuse Battery 1... -
Seite 17: Circuit Diagram With Fox-100
10,5V (and/or 21,0V at 24V system). Charge Regulator Solar Module FOX-100 100 % 75 % 50 % FOX-D1 FOX 100 Solar Fuse Battery FOX 100 Solar Battery Fuse... -
Seite 18: Circuit Diagram With Fox-200
" - ". While loading the battery through the module and taken off a current simultaneously, the difference is shown. Solar Module Charge Regulator FOX-200 100 % 75 % 50 % FOX-D1 FOX 200 Solar Fuse Battery Load FOX 200 Battery Load... -
Seite 19: Circuit Diagram Standard Regulator
2.5 Circuit Diagram Standard Display of Battery Voltage and Charge-/ Discharge Current. The universal digital display FOX-D1 can be combined with all solar charge regulators. Charge regulators without deep discharge protection are installed according to the circuit example: FOX-100. Charge regulators with a deep discharge protection... -
Seite 20: Functional Control
Functional Control With the push button below the display you can select between voltage or current display mode. In the switch position "Voltage" the display will show a voltage of 10.0V until 14.4V (28,8V). The values cor- respond to the current battery voltage. The battery voltage gives also information about the charge condition of the battery. -
Seite 21: Statements Of The Display Values
Statements of the Display Values Position: "Voltage" Display Statement lower 10,5 V - Battery completely discharged switch off all consumers! 10,5 V to 11,5 V - Battery strongly discharged, reduce consumption! 11,5 V to 12,5 V - normal condition 12,5 V to 12,8 V - Battery completely charged, no load connected. -
Seite 22: Technical Data
Technical Data Technical data Measurements:....100 x 56 x 44 LWH Hole pitch: ......91 mm Current range: ....+/- 20A Voltage range: ....8V - 48V System voltage: ....12V and 24V Max. voltage: ..... 50V at connectors: Power consumption: ..1,8 mA (at 12V) Type of connector: ..... - Seite 23 S O L A R T E C H N I K GmbH & Co KG P H O T O V O L T A I K e-mail: info@sunware.de Internet: http://www.sunware.de Printed: Aug 2001 Doc.No.: {B586BEE2-32A0-41D5-B2EC-685FC0F33087}...
