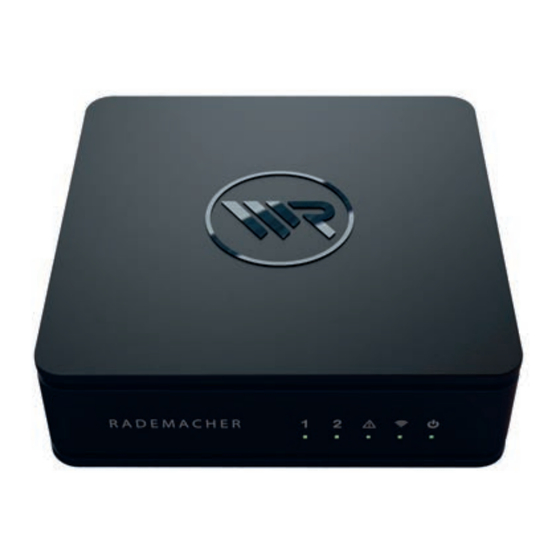

RADEMACHER HomePilot 2 Gebrauchsanleitung

Quelle: rademacher.de
Vorschau ausblenden Andere Handbücher für HomePilot 2:
Inhaltsverzeichnis

Werbung

Quicklinks

HomePilot®2
DE
Gebrauchsanleitung zur Inbetriebnahme
Artikel-Nr. 3414 08 19 / 3414 08 29
Typ: 9496-2-SW / 9496-2-UW
VBD 614-1 (05.15)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER HomePilot 2

Inhaltszusammenfassung für RADEMACHER HomePilot 2

  • Seite 1 HomePilot®2 Gebrauchsanleitung zur Inbetriebnahme Artikel-Nr. 3414 08 19 / 3414 08 29 Typ: 9496-2-SW / 9496-2-UW VBD 614-1 (05.15)

  • Seite 2: Sehr Geehrte Kunden

    Sehr geehrte Kunden..mit dem Kauf des HomePilot®2 haben Sie sich für ein Qualitäts- produkt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitäts- anspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sehr geehrte Kunden............2 Diese Anleitung..............4 Anwendung dieser Anleitung ............4 Weitere zugehörige Anleitungen ...........4 Gefahrensymbole ...............5 Verwendete Darstellungen und Symbole ........5 Glossar - Begriffserklärung ..............6 Lieferumfang ...............7 Anschlüsse und Taster des HomePilot®2 .......8 Die Kontollleuchten des HomePilot®2 ..........9 Funktionsbeschreibung ..........

  • Seite 4: Diese Anleitung

    1. Diese Anleitung..beschreibt Ihnen die Inbetriebnahme des HomePilot®2. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise bevor Sie den HomePilot®2 zum ersten mal in Betrieb nehmen. ◆ Lesen Sie auch die Gebrauchsanleitungen des Zubehörs falls vorhanden.

  • Seite 5: Gefahrensymbole

    2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Listen weitere nützliche Informationen...

  • Seite 6: Glossar - Begriffserklärung

    ◆ Abkürzung für ein kabelgebundenes, lokales Computer- Netzwerk. WLAN (Wireless-LAN) ◆ Abkürzung für ein lokales Funknetzwerk. WR-Connect ◆ RADEMACHER Internetdienst zur Steuerung des HomePilot®2 von jedem internetfähigen Endgerät. HDMI (High Definition Multimedia Interface) * ◆ Digitale Schnittstelle zur Bild- und Tonübertragung (z.B. mit einem Fernseher).

  • Seite 7: Lieferumfang

    LAN-Kabel d) DuoFern USB-Stick e) Gebrauchsanleitung RADEMACHER bietet ihnen mit dem HomePilot® 2 die kostenlose Mög- lichkeit einen Open Source Software basierten XBMC/Kodi-Mediaplayer bei der Erstinstallation oder der zukünftigen Nutzung auf Wunsch her- unterzuladen und zu installieren. Hierbei beachten Sie bitte die gültigen...

  • Seite 8: Anschlüsse Und Taster Des Homepilot®2

    Speicherkartenfach für 32 x 24 mm SD-Karten (SD-HC kompatibel) USB-Anschluss 3 ** (ohne Abb.) USB-Anschluss 4 ** (ohne Abb.) Alternativer Bootvorgang im Servicefall. Die USB-Anschlüsse 3 + 4 für RADEMACHER Funk-Sticks sind durch eine Klappe an der Geräteunterseite erreichbar, s. Seite 22.

  • Seite 9: Die Kontollleuchten Des Homepilot®2

    4.1 Die Kontollleuchten des HomePilot®2 Symbol Name Status Beschreibung Das DuoFern Funksystem grün ist aktiv, der DuoFern-Stick wurde erkannt. DuoFern grün Ein Update wird durch- blinkend geführt, s. Seite 30. Das Z-Wave Funksystem ist grün aktiv, der Z-Wave-Stick wurde erkannt Z-Wave grün Ein Update wird durch-...

  • Seite 10: Funktionsbeschreibung

    Es kann jederzeit eine Anpassung an die individuellen Bedürfnisse erfolgen. Mit dem zusätzlich erhältlichen Erweiterungs-USB-Stick (Art.-Nr. 3200 20 19) lassen sich weitere RADEMACHER Produkte auf Basis der Z-Wave Technologie einbinden. Netzwerkanschluss (LAN) Um den HomePilot®2 als zentrale Steuerung nutzen zu können, muss dieser an einen freien LAN-Anschluss eines Routers ange- schlossen werden.
  • Seite 11 5. Funktionsbeschreibung HomePilot® App (für iOS und Android) Mit der HomePilot® App steuern Sie RADEMACHER Funk-Produkte ganz einfach per Smartphone oder Tablet. Die HomePilot® App für Android oder iOS Produkte erhalten Sie im entsprechen- den App-Store. Bedienung des HomePilot®2 via TV und XBMC/Kodi-Media- player RADEMACHER bietet ihnen mit dem HomePilot®2...
  • Seite 12 SD-Karte einstecken. Anschließend können Sie mit dem XBMC/Kodi-Mediaplayer auf Videos, Bilder oder Audiodateien zugreifen die auf den oben genannten Medien gespeichert sind. RADEMACHER übernimmt keine Garantie für die fehler- freie Wiedergabe aller verfügbaren Dateiformate durch den XBMC/Kodi-Mediaplayer. Eine Liste mit den unterstützten Dateiformaten finden Sie unter dem folgenden Link: http://wiki.xbmc.org/index.php?title=Features_and_suppor-...

  • Seite 13: Internetradio

    Funktionen nachträglich zu in- stallieren. Diese Addons werden von Dritten angebo- ten und wir möchten Sie auf die Beschreibungen und Lizenzbedingungen dieser Anbieter verweisen. ◆ RADEMACHER übernimmt keine Garantie für die fehlerfreie Ausführung von Programmerweiter- ungen (Addons) durch den XBMC/Kodi-Media- player.

  • Seite 14: Technische Daten

    6. Technische Daten HomePilot®2: Versorgungsspannung: 5 V / 3 A (DC) Nennleistung: max. 15 W mit USB-powered Geräten Min. Leistungsaufnahme: - ohne XBMC/Kodi: ca. 4,2 W - mit XBMC/Kodi: ca. 5,6 W LAN: 1 x Gigabit Ethernet WLAN: 802.11 b/g/n USB a + b: USB 2.0 max.
  • Seite 15 6. Technische Daten WLAN-Sicherheit Der HomePilot®2 unter- stützt folgende WLAN Sicherheitsalgorithmen: WPA1 / WPA2-PSK Der HomePilot®2 verbindet sich nicht mit ungesicherten Netzwerken (ohne Passwort). DuoFern USB-Stick Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: - im Gebäude: ca. 30 m (je nach Bausubstanz) - im Freien: ca.

  • Seite 16: Systemvoraussetzungen

    6.1 Systemvoraussetzungen Zur Installation des HomePilot®2 benötigen Sie: ◆ Einen Internetzugang. ◆ Einen Router * mit DHCP-Server und einem freien LAN-Anschluss. ◆ Eine frei zugängliche Netzsteckdose (230 V / 50 Hz). ◆ Einen handelsüblichen Standard-Computer mit einem aktuellen Internetbrowser. * oder ein DSL-Modem welches über Routerfunktionen verfügt. Zur Steuerung des XBMC/Kodi-Mediaplayers mit der Fernbedienung Ihres TV benötigen Sie: ◆...

  • Seite 17: Hinweise Zur Netzwerksicherheit

    6.1 Systemvoraussetzungen ◆ Bedienung mit einer USB- oder Funktastatur und Maus Eine weitere Alternative ist die Verwendung einer USB- oder Funk-Tastatur und einer USB- oder Funk-Maus. Diese müssen den HID-Standard (Human interface device) erfüllen. Funktastaturen und -mäuse mit Bluetoothtechnologie ● werden vom HomePilot®2 nicht unterstützt.
  • Seite 18 6.2 Hinweise zur Netzwerksicherheit Deaktivieren Sie die WLAN-Funktion falls Sie diese nicht nutzen. Die meisten Router verfügen heute über die Möglichkeit, Ihre Geräte (wie z.B. Notebooks) drahtlos mit dem Internet zu verbin- den (WLAN). Deaktivieren Sie die WLAN-Funktionalität, wenn Sie diese nicht benötigen.

  • Seite 19: Sicherheitshinweise

    ◆ Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil, kann zu Schäden am HomePilot®2 oder zu einem Kurzschluss führen. ◆ Verwenden Sie nur Original-Zubehör von RADEMACHER. Die Netzsteckdose und das Netzteil müssen immer frei zugänglich sein.

  • Seite 20: Bestimmungsgemäße Verwendung

    ◆ Installieren Sie den HomePilot®2 nicht während eines Gewitters. 7.1 Bestimmungsgemäße Verwendung Verwenden Sie den HomePilot®2 ausschließlich zur Einstellung und Steuerung von RADEMACHER-Geräten. Einsatzbedingungen ◆ Betreiben Sie den HomePilot®2 nur in trockenen Räumen. ◆ Zum Anschluss vor Ort ist eine 230 V/50 Hz Netzsteckdose erforderlich.

  • Seite 21: Nicht Bestimmungsgemäßer Gebrauch

    7.2 Nicht bestimmungsgemäßer Gebrauch Die falsche Verwendung kann zu Personen oder Sachschaden führen. ◆ Verwenden Sie das vorhandene Funksystem (z. B. das DuoFern Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechni- schen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen.

  • Seite 22: Den Homepilot®2 Anschließen

    8. Den HomePilot®2 anschließen 8.1 Den DuoFern USB-Stick anschließen Öffnen Sie den Deckel des USB-Fachs auf der Unterseite des HomePilot®2. Das USB-Fach enthält die beiden USB-Anschlüsse 3 und 4. Stecken Sie den DuoFern USB-Stick in einen freien USB-Anschluss. DuoFern USB-Stick Schließen Sie danach das USB-Fach wieder und stellen Sie den HomePilot®2 auf eine feste Unterlage.

  • Seite 23: Den Router Anschließen

    8.2 Den Router anschließen Systemvoraussetzungen am Router ◆ Der Router muss über einen DHCP-Server verfügen. ◆ Der DHCP-Server des Routers muss aktiviert sein. Zuweisung von IP-Adressen im Router In einem Netzwerk bekommen alle am Router angeschlossenen Netzwerkgeräte (z.B. der HomePilot®2) vom DHCP-Server des Routers eine IP-Adresse zugewiesen.
  • Seite 24 8.2 Den Router anschließen Stecken Sie das beiligende LAN-Kabel in den LAN-Anschluss des HomePilot®2 und verbinden Sie es mit einem freien LAN-Anschluss Ihres Routers. LAN1 LAN2 LAN3 LAN4 Nach Anschluss des Steckernetzteils (s. Kap. 8.3) wird bei korrektem Anschluss die grüne LED am LAN- Anschluss leuchten.

  • Seite 25: Das Netzteil Anschließen

    8.3 Das Netzteil anschließen Schließen Sie das beiliegende Netzteil an den Stromeingang [ DC 5V/3A ] des HomePilot®2 an und stecken Sie das Netzteil anschließend in eine freie 230 V / 50 Hz Netzsteckdose. Nach dem Einschalten der Stromversorgung beginnt die Power-Kontrollleuchte orange zu blinken.

  • Seite 26: Die Benutzeroberfläche Aufrufen

    9. Die Benutzeroberfläche aufrufen Der Zugriff auf die Benutzeroberfläche des HomePilot®2 erfolgt über den Internetbrowser Ihres Computers. Die folgenden Internetbrowser werden unterstützt: ◆ Mozilla Firefox ab Version 31 ◆ Apple Safari ab Version 7 ◆ Google Chrome ab Version 36.0 ◆...
  • Seite 27 9. Die Benutzeroberfläche aufrufen Danach erscheint die Benutzeroberfläche Ihres HomePilot®2. Der HomePilot®2 ist jetzt für Ihre Eingaben betriebsbereit. Beim ersten Zugriff (nach Anschluss an das Stromnetz oder nach einem Neustart) kann der Aufbau der Seiten einige Sekunden dauern. ◆ Danach ist der HomePilot®2 betriebsbereit.

  • Seite 28: Navigation Und Bedienung

    9.1 Navigation und Bedienung Die Navigation und die Bedienung auf der Benutzeroberfläche wird in einer ausführlichen Gebrauchsanleitung erklärt. Die aktuelle Gebrauchsanleitung finden Sie auf Ihrem HomePilot®2 unter folgendem Link: http://homepilot.local/manual oder im Downloadbereich unserer Internetseite: www.homepilot.de/downloads Geben Sie den jeweiligen Link in die Adresszeile Ihres Browsers ein.

  • Seite 29: Was Tun, Wenn Der Homepilot®2 Nicht Erkannt Wird

    9.2 Was tun, wenn der HomePilot®2 nicht erkannt wird Was tun, wenn der HomePilot®2 nicht erkannt wird? Je nach verwendetem Routertyp kann es vorkommen, dass der HomePilot®2 nach Eingabe der oben genannten Adresse nicht erkannt wird. Wenn das der Fall ist, müssen Sie eventuell die IP-Adresse des HomePilot®2 in das Eingabefeld des Browsers eingeben.

  • Seite 30: Softwareupdate

    9.3 Softwareupdate Mit Hilfe von Firmware Updates wird der HomePilot®2 fortlaufend aktualisiert. Öffnen Sie die Benutzeroberfläche des HomePilot®2. Wechseln Sie in das Menü „Konfiguration / System / Firmware“ und prüfen Sie, ob ein Update verfügbar ist. Starten Sie das Update (falls vorhanden). Nachdem erfolgreichen Download des Updates kann die Installa- tion gestartet werden, dabei blinkt die Kontrollleuchte Nach ca.

  • Seite 31: Den Homepilot®2 An Einen Fernseher Anschließen

    10. Den HomePilot®2 an einen Fernseher anschließen Zur Steuerung des XBMC/Kodi-Mediaplayers mit der Fernbedienung Ihres TV benötigen Sie einen Fernseher mit HDMI-Schnittstelle ab Version 1.2a (inkl. CEC). ◆ Aktivieren Sie die CEC-Funktion in den Einstellung- en Ihres Fernsehers. ◆ Da einige Hersteller eigene Standards verwenden, ist es möglich das trotz passender HDMI-Version des Fernsehers CEC nicht unterstützt wird.
  • Seite 32 10. Den HomePilot®2 an einen Fernseher anschließen Schalten Sie zuerst den HomePilot®2 aus. Verbinden Sie anschließend den HomePilot®2 via HDMI-Kabel mit dem HDMI-Eingang Ihres Fernsehers. HDMI1HDMI2 Schalten Sie danach den Fernseher und zuletzt den HomePilot® 2 ein. Nach dem Einschalten erkennt der HomePilot®2 au- tomatisch den am HDMI-Eingang angeschlossenen Fernseher.
  • Seite 33 10. Den HomePilot®2 an einen Fernseher anschließen Anschließend erscheint die folgende Meldung auf ihrem TV- Bildschirm. Beispiel >> Geben Sie die auf Ihrem TV-Bildschirm angezeigte IP-Adresse in die Adresszeile Ihres Browsers ein. Danach gelangen Sie auf die Benutzeroberfläche des HomePilot®2 und können dort den XBMC/Kodi-Mediaplayer herunterladen und installieren.

  • Seite 34: Ce-Zeichen Und Eg-Konformität

    Der DuoFern USB-Stick (Art.-Nr. 7000 00 77) erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. 1999/5/EG R&TTE Richtlinie Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland)

  • Seite 35: Garantiebedingungen

    Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen. Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleich- wertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt...
  • Seite 36 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/ Telefax +49 2872 933-253 Minute aus dem dt. Festnetz bzw. max. service@rademacher.de 42 ct/Minute aus dem dt. Mobilfunknetz.
