1 Befolgen Sie die Montageanweisung des Steckerherstellers und verbinden
Sie den gelb/grünen Anschluss mit der Schutzerde, den braunen mit der
Phase und den blauen mit dem Nulleiter. Die Tabelle zeigt einige
gebräuchliche Markierungen.
2 Schließen Sie das Netzkabel an den mit „MAINS INPUT" bezeichneten
Anschluss des LightCorders und die Stromversorgung an.
RS- 232
Einige Funktionen erfordern den Anschluss des LightCorders an einen Windows
95/98/ME/2000/XP PC.
Der LightCorder wird mit dem mitgelieferten 9-pol. seriellen Kabel an den COM-
Port des Computers angeschlossen.

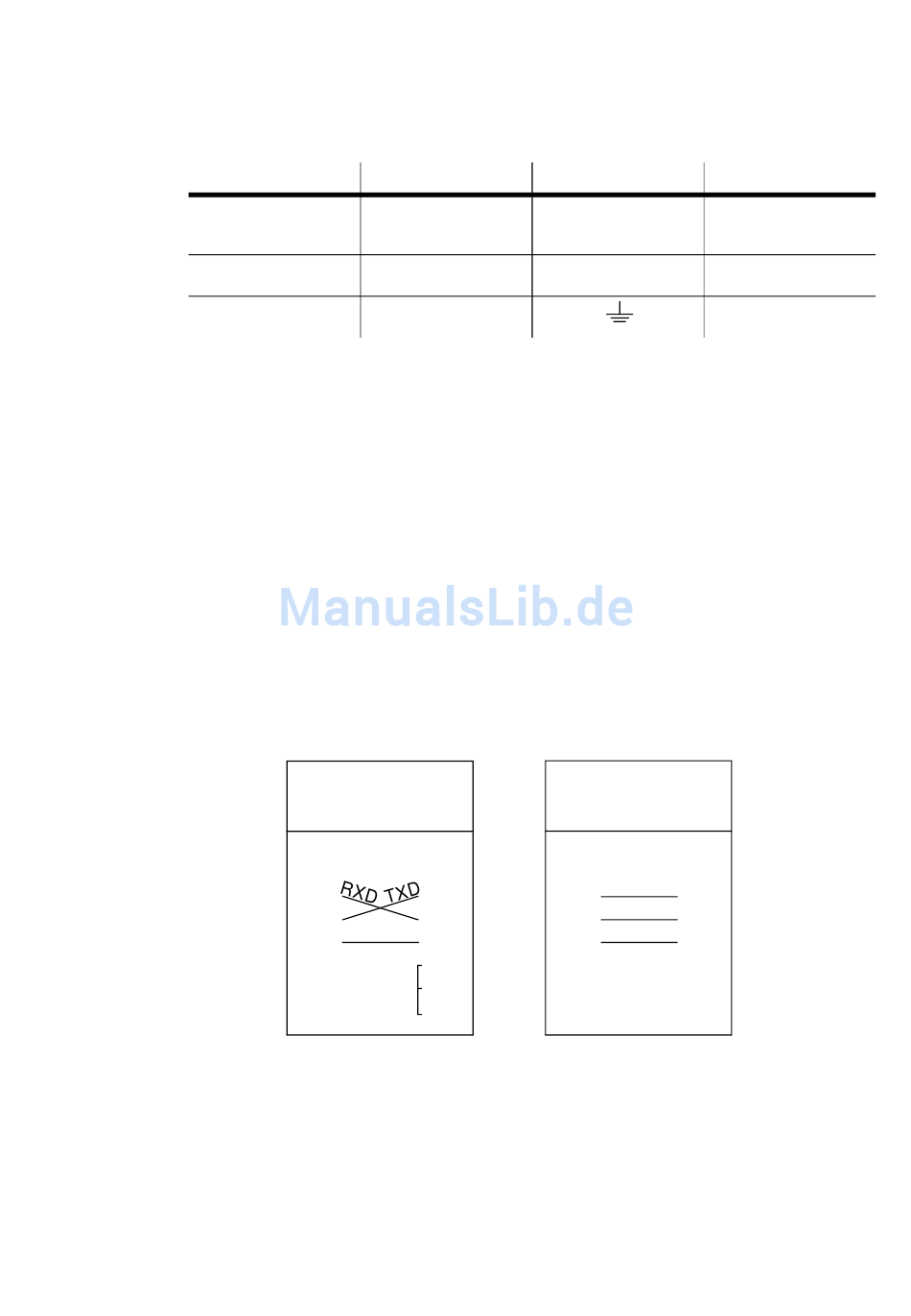

Die Belegung des seriellen Kabels ist unten rechts dargestellt. Wenn Ihr Computer
einen 25-pol. COM-Anschluss hat, benötigen Sie ein 9-pol. -> 25-pol. Kabel wie
unten links gezeigt.
A N S C H L U S S A N D E N P C
1 Verbinden Sie bei ausgeschalteten Geräten den LightCorder und einen freien
COM-Port des PCs mit dem seriellen Kabel.
2 Schalten Sie den LightCorder und den Computer an.
3 Siehe "Installation der Software" auf Seite 11.
Ader
Anschluss
Braun
Blau
Gelb/grün
Tabelle 1: Einige Steckerbezeichnungen
9-pin -> 25-pin
serielles Kabel
9-pin
25-pin
male
female
2
3
SG
5
Markierung
Phase
Nulleiter
Erdung
9-pin -> 9-pin
serielles Kabel
9-pin
male
2
3
7
4
5
6
Setup
Schraubenfarbe
"L"
Gelb oder
messing
"N"
9-pin
female
RXD
2
2
TXD
3
3
SG
5
5
Silber
Grün
9
