Inhaltszusammenfassung für Martin LightCorder

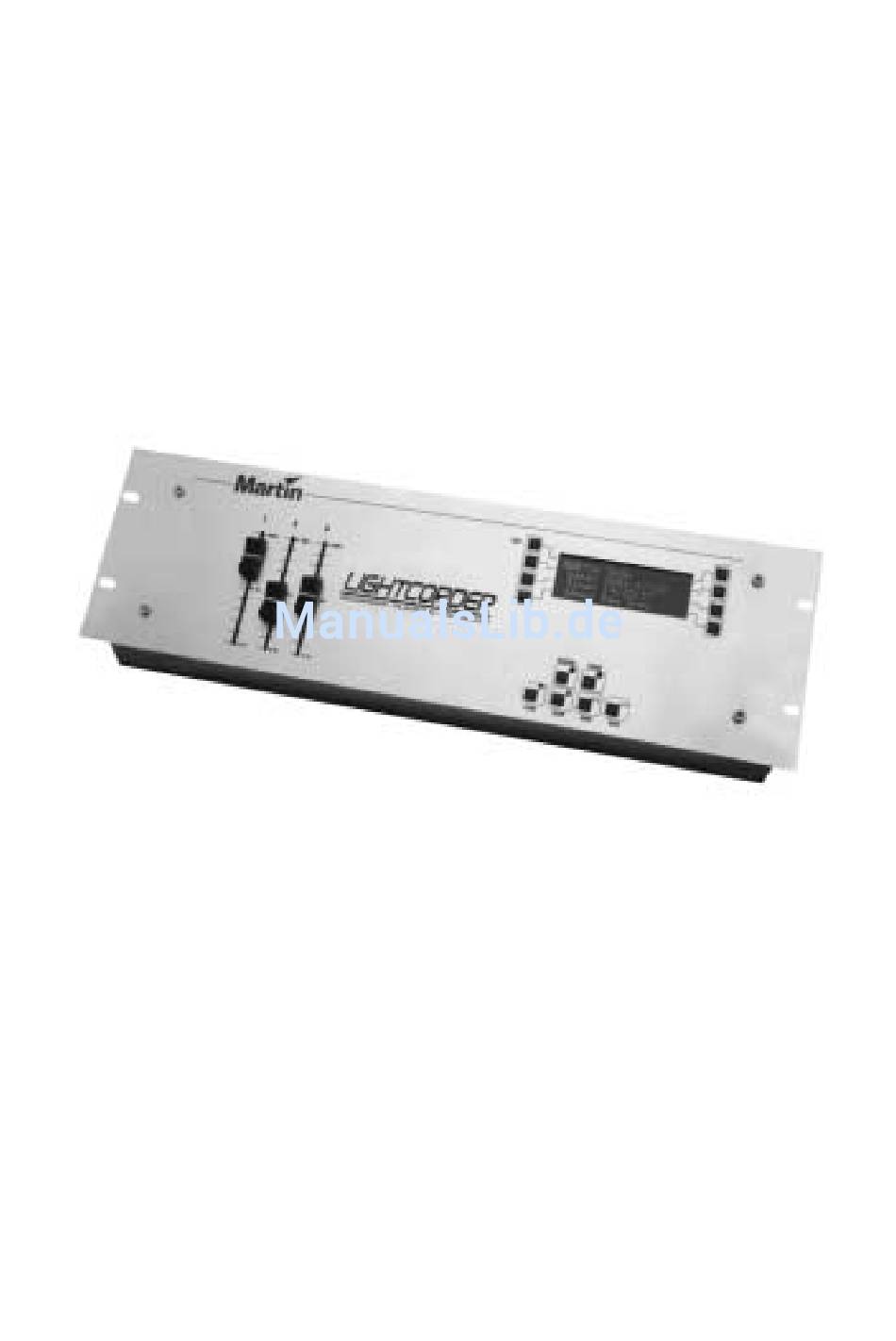

- Seite 1 LightCorder Bedienungsanleitung...
- Seite 2 Alle Masse in Millimeter © 2002 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 020520 MG D©...
-
Seite 3: Inhaltsverzeichnis
................5 INFÜHRUNG Hauptmerkmale ..................5 Konfiguration und Aufzeichnen von Shows ........6 Einfache Wiedergabe von Shows ............. 6 Zeitgesteuerter Show-Aufruf ............. 6 DMX-Monitor ..................6 Backup einer DMX-Steuerung in Echtzeit ......... 6 Steuerung über einen Computer ............6 Sicherheitshinweise ................. 7 Lieferumfang .................... - Seite 4 Löschen einer Show ................ 24 Einstellen der Default Show ............24 Card Manager ..................25 Wie viele Daten kann eine Karte speichern? ........25 Überprüfen der Karteninformation ........... 27 Benennen einer Speicherkarte ............27 Formatieren einer Speicherkarte ............. 27 ................ 28 LAYER MODE Aufrufen des Player mode ..............
-
Seite 5: Inführung
INFÜHRUNG Vielen Dank für Ihre Wahl des Martin LightCorder. Der LightCorder ist ein DMX- Rekorder, mit dem DMX-Signale aufgenommen und wiedergegeben werden können. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie den LightCorder verwenden. Der LightCorder: • kann an den DMX-Ausgang jedes Lichtsteuerpults angeschlossen werden und ist sofort zur Aufnahme bereit. -
Seite 6: Konfiguration Und Aufzeichnen Von Shows
Konf igurat ion und Aufzeichnen von Shows Im Advanced mode kann der LightCorder konfiguriert werden. Sie können DMX- Signale aufzeichnen. Der Advanced mode ist für Personen gedacht, die im Umgang mit intelligenter Beleuchtung und DMX geübt sind. Er ist der Standard-Modus, bis ein anderer Modus gewählt wird. -
Seite 7: Sicherheitshinweise
S I C H E R H E I T S H I N W E I S E • Der LightCorder ist NICHT für den Haushaltsgebrauch konzipiert. • Erden Sie das Gerät immer elektrisch und setzen Sie es weder Regen noch Feuchtigkeit aus, um Gefahren durch Stromschläge und Feuer zu verhindern. -
Seite 8: Etup
WARNUNG! Zum sicheren Betrieb muss der LightCorder immer elektrisch geerdet werden. Der LightCorder kann an jede Wechselstromversorgung mit 50 oder 60 Hz Netzfrequenz und Spannungen zwischen 90 und 250 V, die den örtlichen und allgemeinen Sicherheitsvorschriften entspricht sowie mit einer Überlastsicherung und einem Fehlerstromschutzschalter (FI-Schalter) abgesichert ist, angeschlossen werden. -
Seite 9: Rs-232
Einige Funktionen erfordern den Anschluss des LightCorders an einen Windows 95/98/ME/2000/XP PC. Der LightCorder wird mit dem mitgelieferten 9-pol. seriellen Kabel an den COM- Port des Computers angeschlossen. Die Belegung des seriellen Kabels ist unten rechts dargestellt. Wenn Ihr Computer einen 25-pol. -
Seite 10: Dmx Out
M O N T A G E D E S G E R Ä T S Der LightCorder kann in einem 19“ Rack, an einer Wand oder in einer ebenen Oberfläche montiert werden. Die Masse des Geräts finden Sie auf der zweiten Seite dieser Bedienungsanleitung. -
Seite 11: Installation Der Software
I N S T A L L A T I O N D E R S O F T W A R E Wenn Sie Lightshows zeitabhängig unter Verwendung eines PCs aufrufen wollen, müssen Sie die Martin LightCorder Scheduler Software (mitgeliefert) auf einem PC mit den Betriebssystemen Windows 95/98/ME/2000/XP installieren. -
Seite 12: Dvanced Mode
Seite Aufnahme und Wiedergabe von Shows. “Play/Rec” DMX-Eingang in Echtzeit anzeigen. “DMX Monitor” •Dem LightCorder Lamp ON / OFF sowie “Control” Dimmerbefehle für die angeschlossenen Geräte lernen. Dieser Schritt muss ausgeführt werden, wenn der LightCorder die Leuchtmittel ferngesteuert ein- und ausschalten und zwischen Shows die Dimmer der Scheinwerfer schließen soll. -
Seite 13: Play/Rec
Create New File wird immer von einer Liste der bereits gespeicherten Shows gefolgt. Aufnahme Der LightCorder kann bis zu 32 Shows auf einer Speicherkarte ablegen. Hinweis Der LightCorder gibt eine Show in einer Endlosschleife wieder, wenn nichts anderes programmiert wurde. Um unpassende Übergänge zwischen Shows zu vermeiden, sollten Shows immer... -
Seite 14: Wiedergabe
Shows, die keine kritischen Abläufe enthalten (z.B. einfache Gobowechsel), mit einer niedrigen Frequenz aufgezeichnet werden. 7 Der LightCorder ist jetzt zur Aufnahme bereit. Drücken Sie RECORD, um die Aufnahme zu starten. Der LightCorder verhält sich wie ein Kassettenrekorder und zeichnet die Show in Echtzeit auf der Speicherkarte auf. Während der Aufnahme können Sie mit PAUSE die Aufzeichnung unterbrechen - drücken Sie... -
Seite 15: Dmx Monitor
OFF und Dimmerkanäle zu setzen und aufzurufen oder die zuweisbaren Fader des LightCorders zu programmieren. Ausf ühren eines ’Lamp ON’ Befehls Diese Funktion wird verwendet, um vom LightCorder Lampenzündbefehle zu senden, wenn diese vorher zugewiesen wurden (siehe “Zuweisen eines ’Lamp ON’ Befehls” auf Seite 16). -
Seite 16: Ausführen Eines 'Lamp Off' Befehls
1 Wählen Sie im Menü „Control“ den Punkt „Do Lamp off“. 2 Die Mitteilung „Doing lamp off...“ erscheint. Zuweisen ei nes ’ Lamp ON’ Bef ehls Bevor der LightCorder einen Lampenzündbefehl vor Beginn einer Show senden kann müssen Sie dem LightCorder die entsprechende DMX-Einstellung zuweisen. Warnung Wenn Sie relativ viele Scheinwerfer in einer DMX-Linie zünden... -
Seite 17: Zuweisen Von Dimmerwerten
Scheinwerfer gedimmt werden sollen: Sie können beliebige Effekte programmieren. Der LightCorder ruft die Szene immer dann auf, wenn eine Show beendet wurde und keine Wiederholung programmiert wurde, nicht nahtlos eine andere Show aufgerufen wird und kein Lampenlöschbefehl ausgeführt werden soll. - Seite 18 Beim Zuweisen eines Faders müssen dem LightCorder folgende Informationen gegeben werden: • Welche Dimmerkanäle / Scheinwerfer dem Fader zugewiesen werden. • Welche Helligkeit der Dimmer / Scheinwerfer während der Show hat. Dies ist notwendig, da beim Zuweisen verschieden heller Scheinwerfer zu einer Gruppe die relativen Helligkeitsunterschiede beibehalten werden sollen.
-
Seite 19: Options
Anzeige der empfangenen Daten in Echtzeit und ist nützlich für die Fehlersuche. Der Modus wird auf Seite 36 beschrieben. • Der Modus Fail-safe verwandelt den LightCorder in ein Echtzeit Havariesystem, wenn die DMX-Steuerung ausfällt. Tritt dieser Fall ein, beginnt der LightCorder eine vorgewählte Show ab zu spielen, bis wieder ein DMX-Signal vom Hauptlicht-... -
Seite 20: Kommunikation Mit Einem Pc
Bei Verwendung der PC-basierten Software LightCorder Scheduler dient dieses Menü zur Aktivierung der Kommunikation zwischen PC und LightCorder Aktivierung der Kommunikation: 1 Verbinden Sie den LightCorder und einen freien COM-Port des PCs mit dem mitgelieferten RS-232 Kabel. 2 Starten Sie den LightCorder Scheduler auf dem PC. -
Seite 21: Einstellen Des Kontrasts Der Anzeige
Ei nstellen des Kontrast s der Anzeige Kontrasteinstellung des LightCorder-Displays: 1 Wählen Sie den Punkt Set Contrast im Menü Options 2 Stellen Sie den Kontrast mit den Tasten ↑ und ↓ ein. • 3 Drücken Sie zum Beenden Kali br ieren der Fader Die programmierbaren Fader des LightCorders werden wie folgt kalibriert: 1 Wählen Sie den Punkt... -
Seite 22: Aktualisieren Der Firmware
D E M A V R U P L O A D E R - P R O G R A M M 1 Schließen Sie den LightCorder an einen freien COM-Port des PCs an (oder an das DMX-Interface, wenn Sie das LightJockey-Interface verwenden). -
Seite 23: Show Manager
S H O W M A N A G E R Der Show Manager dient zum Verwalten der auf der Speicherkarte abgelegten DMX-Daten. Sie können Shows abrufen, umbenennen oder löschen. Wiedergabe ei ner Show Wiedergabe einer Show vom Menü des Show Managers: 1 Wählen Sie eine Datei. -
Seite 24: Löschen Einer Show
3 Drücken Sie zur Bestätigung Einstellen der Def ault Show Die Default Show wird aufgerufen, wenn sich der LightCorder im Modus „Fail- Safe“ befindet (siehe “Fail Safe-Modus” auf Seite 37). Die Show wird immer dann aufgerufen, wenn der LightCorder kein DMX-Signal empfängt (Havarie- Schaltung). -
Seite 25: Card Manager
Neue Speicherkarten müssen vor Verwendung formatiert werden, siehe “Formatieren einer Speicherkarte” auf Seite 27. Der LightCorder akzeptiert nicht alle Speicherkarten. Er akzeptiert Karten, die Sie direkt von Martin beziehen und Karten von Toshiba und Samsung. Sie können Karten mit den Kapazitäten 4 MB, 8 MB, 16 MB, 32 MB und 64 Mb verwenden. - Seite 26 K A P A Z I T Ä T E I N E R 4 M B S P E I C H E R K A R T E 10 Hz 20 Hz 30 Hz 40 Hz 64 ch. 1:46:40 0:53:20 0:35:33...
-
Seite 27: Überprüfen Der Karteninformation
Durch das Formatieren werden sämtliche Informationen, die z.B. zur Verwendung der Karte mit digitalen Kameras, MP3-Playern und anderen Geräten benötigt werden, gelöscht. Formatieren Sie die Karte nicht mit dem LightCorder, wenn sie jemals wieder mit anderen Geräten verwendet werden soll. Im Menü... -
Seite 28: Player Mode
A U F R U F E N D E S P L A Y E R M O D E Der Player Mode wird so aufgerufen: 1 Schließen Sie den LightCorder an die DMX-Linie an, an der die gewünschten Geräte angeschlossen sind. -
Seite 29: Auswahl Und Wiedergabe Einer Show
S E N D E N E I N E S L A M P E N L Ö S C H B E F E H L S Die Funktion wird verwendet, um vom LightCorder einen Lamp OFF Befehl zu senden. -
Seite 30: Verlassen Des Player Mode
V E R L A S S E N D E S P L A Y E R M O D E Um zum Advanced mode zurück zu kehren, drücken und halten Sie gleichzeitig die obere linke Display-Taste und die beiden oberen rechten Display-Tasten. -
Seite 31: Kalender
LightCorders (siehe “Einstellen der Zeit” auf Seite 20 und “Einstellen des Datums” auf Seite 20) korrekt sind. 3 Verbinden Sie den LightCorder und einen PC mit dem seriellen RS-232 Kabel. 4 Aktivieren Sie die Kommunikation mit dem PC am LightCorder. Siehe “Kommunikation mit einem PC”... - Seite 32 7 Die Liste der auf der Speicherkarte des LightCorders gespeicherten Shows laden Sie im Menü Communication→ → → → Update Show List from LightCorder in den PC. 8 Wählen Sie die gewünschte Woche im Kalender. 9 Ziehen Sie die gewünschte Show mit Drag-and-drop auf das gewünschte Datum.
- Seite 33 • Shows, die das erste Ereignis in einer Liste sind, müssen einen Lampenzündbefehl senden, die Option Do lamp on before muss markiert sein. Solche Ereignisse sind gelb markiert. Vergewissern Sie sich, dass dem LightCorder der Lampenzündbefehl gelernt wurde. Siehe “Zuweisen eines ’Lamp ON’ Befehls” auf Seite 16.
-
Seite 34: Erstellen Des Zeitplans Off-Line
Communication→ → → → Transfer Schedule to LightCorder in den LightCorder überspielt. Ein vorhandener Zeitplan wird überschrieben. 12 Trennen Sie den LightCorder vom PC und rufen Sie den Scheduler mode auf, um den Zeitplan zu aktivieren. Siehe “Aktivieren des Zeitplans” auf Seite 34. -
Seite 35: Verlassen Des Scheduler Mode
V E R L A S S E N D E S S C H E D U L E R M O D E Um zum Advanced mode zurück zu kehren, drücken und halten Sie gleichzeitig die obere linke Display-Taste und die beiden oberen rechten Display-Tasten. -
Seite 36: Reiner Dmx Monitor
EINER ONITOR Im DMX Monitor-Modus zeigt der LightCorder das empfangene DMX-Signal in Echtzeit und ist damit ein nützliches Testwerkzeug. A U F R U F E N D E S D M X M O N I T O R - M O D U S Starten des DMX Monitors: 1 Wählen Sie im Advanced Mode im Menü... -
Seite 37: Fail Safe -Modus
. Wenn der LightCorder ein DMX-Signal am Eingang erkennt, verhält er sich neutral. Wenn kein DMX-Signal am Eingang anliegt, wird der LightCorder aktiv - er sendet die Default Show (oder die erste Show auf der Speicherkarte, wenn keine Default Show eingestellt wurde) in einer Endlosschleife. -
Seite 38: Rs-232 Befehlsmodus
RS-232 B EFEHLSMODUS Im RS-232 Befehlsmodus können Befehle von einem Computer oder einer computerbasierten Steuerung (wie Martin ProScenium) zum LightCorder gesendet werden. Die Befehle können auch von Terminal-Anwendungen wie HyperTerminal (in Windows enthalten), die Befehle an die seriellen Schnittstellen senden, gesendet werden. -
Seite 39: Verlassen Des Rs-232 Modus
V E R L A S S E N D E S R S - 2 3 2 M O D U S Um zum Advanced mode zurück zu kehren, drücken und halten Sie gleichzeitig die obere linke Display-Taste und die beiden oberen rechten Display-Tasten. -
Seite 40: Technische Daten
Speicherkarte (Toshiba, Samsung, und Martin marken) ........
