SIRUI ET-Serie Bedienungsanleitung

Stative & Zubehör für Anspruchsvolle
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG
ET-Serie Dreibeinstativ ET-Serie Dreibeinstativ
www.sirui.de
www.sirui.eu
www.sirui-photo.com
Kopfmontageplatte
Feststellring
Stativschulter
Lockmechanismus
Mittelsäule
Gewichtshaken
Klappverschlüsse
Flip-Lock
Drücken

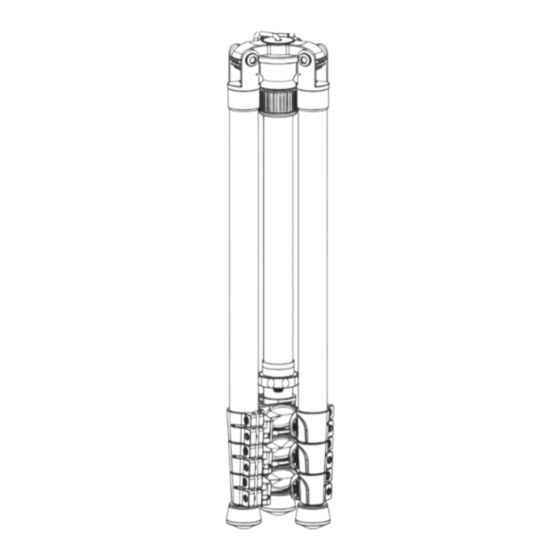

1. ET-Serie EasyTraveler Dreibeinstativ
2. Herausdrehbare Spikes (nicht ET-1004, ET-1204)
Die 10er und 12er Stative der ET-Serie (maximaler Rohrdurch-
messer 25mm) verfügen über Gummifüße. Die 20er und 22er
Stative der ET-Serie besitzen zusätzlich herausdrehbare
Spikes. Drehen Sie den Gummifuß gegen den Uhrzeigersinn (a)
bis der Spike komplett herausgefahren ist. Um den Spike wieder
zu versenken, drehen Sie den Fuß im Uhrzeigersinn (c), bis der
Spike komplett verschwunden ist.
3. Aus- und Einfahren der Beine
Öffnen Sie die Flip Locks (a). Fahren Sie dann die Stativbeine
auf die gewünschte Länge aus und schließen Sie dann die Flip
Locks wieder. Das Feststellen der Beinsegmente erfolgt immer
vom größten zum kleinsten – das Lösen erfolgt immer vom
kleinsten zum größten Beinsegment.
4. Beinwinkel einstellen
Zum Arbeiten auf unebenem Untergrund kann jedes einzelne
Bein in drei verschiedenen Winkeln eingestellt werden. Legen
Sie Ihren Daumen auf den Lockmechanismus (a) und drücken
Sie das Bein leicht zur Mittelsäule. Drücken und halten Sie nun
mit Ihrem Daumen den Lockmechanismus und ziehen Sie das
Bein wieder von der Mittelsäule weg. So können Sie drei
verschiedene Raststufen für den Beinwinkel einstellen. Der
Lockmechanismus muss nur zum Hochschlagen der Beine
benutzt werden, beim Herunterklappen der Beine muss der
Lockmechanismus nicht gedrückt werden.
5. Makroaufnahmen
Stellen Sie sicher, dass der Feststellring der Mittelsäule angezo-
gen ist. Schrauben Sie den Gewichtshaken aus dem unteren
Ende der Mittelsäule (a) und entnehmen Sie die lange Mittelsäu-
le (b). Belassen Sie die kurze Mittelsäule in ihrer Position und
öffnen Sie die Stativbeine in ihre weiteste Position. Jetzt sind
bodennahe Aufnahmen und Makroaufnahmen möglich.
6. Höheneinstellung der Mittelsäule
Stellen Sie das Stativ auf den Boden und lösen Sie den
Feststellring der Mittelsäule durch drehen gegen den Uhrzeiger-
sinn (a). Ziehen Sie die Mittelsäule nun auf die gewünschte
Höhe (b) und drehen Sie den Feststellring durch drehen im
Uhrzeigersinn wieder fest (c).
7. Umdrehen der Mittelsäule
Entfernen Sie den Gewichtshaken am unteren Ende der
Mittelsäule durch drehen im Uhrzeigersinn (a). Lösen Sie den
Feststellring der Mittelsäule (c) und ziehen Sie die Mittelsäule
heraus (d). Schieben Sie die Mittelsäule von unten in die
Mittelsäulenführung* (e) auf die gewünschte Höhe und ziehen
Sie den Feststellring fest (f). Wenn Sie möchten können Sie nun
den Gewichtshaken wieder anschrauben (g).
*Achten Sie darauf, dass die Nut in der Mittelsäule mit den Pin
in der Mittelsäulenführung ineinander fährt.
ACHTUNG: Lassen Sie beim Umdrehen niemals die Kamera
auf der Mittelsäule.
