METRISO 1000D Bedienungsanleitung Seite 12

Starten der Messung
!
Achtung!
Die Isolationswiderstandsmessung ist gesperrt,
wenn beim Starten der Messung an den Prüfspit-
zen eine Spannung 25 V anliegt! Ein Signalton
macht Sie darauf aufmerksam.
Drücken Sie die Meßtaste (8) in der Prüfspitze und halten
Sie sie in dieser Position.

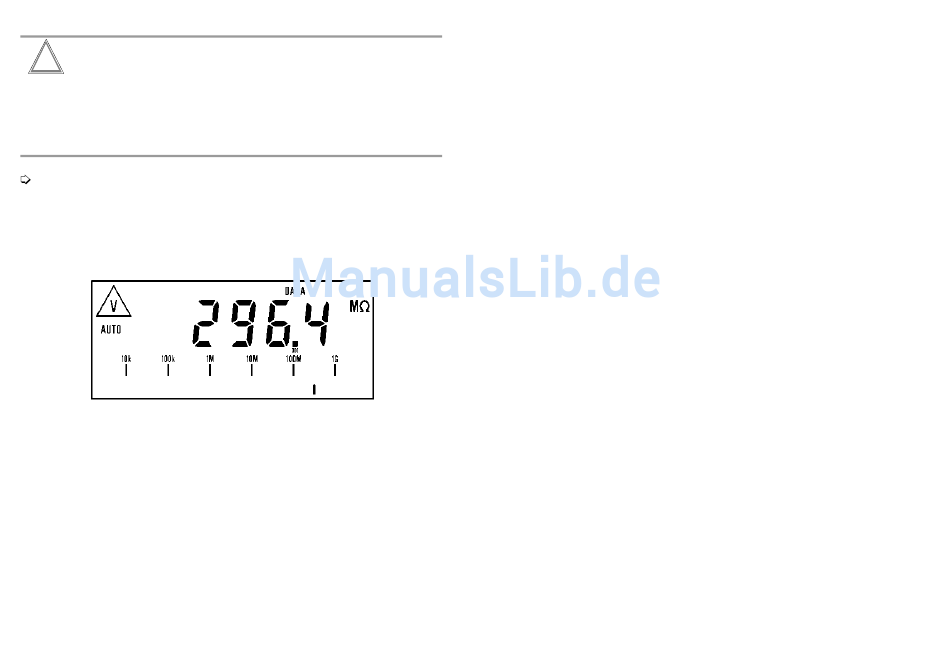

Die Anzeige schaltet auf ISO-Ω-Messung mit folgender
Darstellung:
Digitalanzeige: Das Gerät wählt, entsprechend dem Meß-
wert, aus den 6 automatisch schaltbaren ISO-Ω-Meßberei-
chen denjenigen aus, bei dem die beste Auflösung erreicht
wird. Bei Meßwertänderung schaltet es automatisch:
– in den nächsthöheren Bereich bei 3199 Digit +1 Digit
– in den nächstniedrigeren Bereich bei 300 Digit –1 Digit
Ist der Meßwert größer als 3 GΩ dann wird Überlauf „OL"
angezeigt. Isolationswiderstände bis 30 GΩ können Sie
nach manueller Bereichswahl gemäß Abschnitt 7.4 messen!
12
Analoganzeige: Der gesamte Meßumfang der ISO-Ω-Mes-
sung (alle 6 automatisch schaltbaren Meßbereiche) wird auf
der Analogskala im logarithmischen Maßstab zusammen-
hängend dargestellt. So können Sie Meßwertänderungen
über mehrere Meßbereiche hinweg schnell er kennen und
verfolgen. Bei Meßwerten unter 3 kΩ wird an Stelle des Zei-
gers am linken Ende der Analogskala ein Dreieck eingeblen-
det. Ist der Meßwert größer als 3 GΩ, dann wird durch ein
Dreieck am rechten Ende der Analogskala Überlauf ange-
zeigt. Isolationswiderstände bis 30 GΩ können Sie nach
manueller Bereichswahl gemäß Abschnitt 7.2 messen!
Lampe in der Prüfspitze (9): Solange Sie die Taste in der Prüf-
spitze drücken ist die Lampe in Funktion. Sie beleuchtet die
Meßstelle, wenn der gemessene Isolationswiderstand
im Nennspannungsbereich 100 V > ca. 200 kΩ,
im Nennspannungsbereich 500 V > ca. 1 MΩ
und bei Nennspannung 1000 V > ca. 2 MΩ ist.
Bei Meßwerten, die kleiner sind als die genannten Werte, ist
die Lampe aus. Sie dient somit zur schnellen Gut-Schlecht-
Beurteilung des Isolationswiderstandes. Solange die Lampe
leuchtet, werden die Mindestanzeigewerte des Isolationswi-
derstandes nach DIN VDE 0100 mit Sicherheit nicht unter-
schritten.
Sie können die Lampe zur Meßstellenbeleuchtung auch
dann einschalten, wenn der Isolationswiderstand kleiner ist
als die genannten Werte für den Lampenscha!tpunkt. Drük-
ken Sie dazu auf die Taste „AUTO/⊗ " (2). Die Lampe leuch-
tet solange, wie Sie die Taste gedrückt halten.
Signalton: Isolationswiderstandswerte < 2 kΩ werden durch
einen Ton signalisiert, der bei Werten > 6 kΩ wieder ver-
schwindet.
