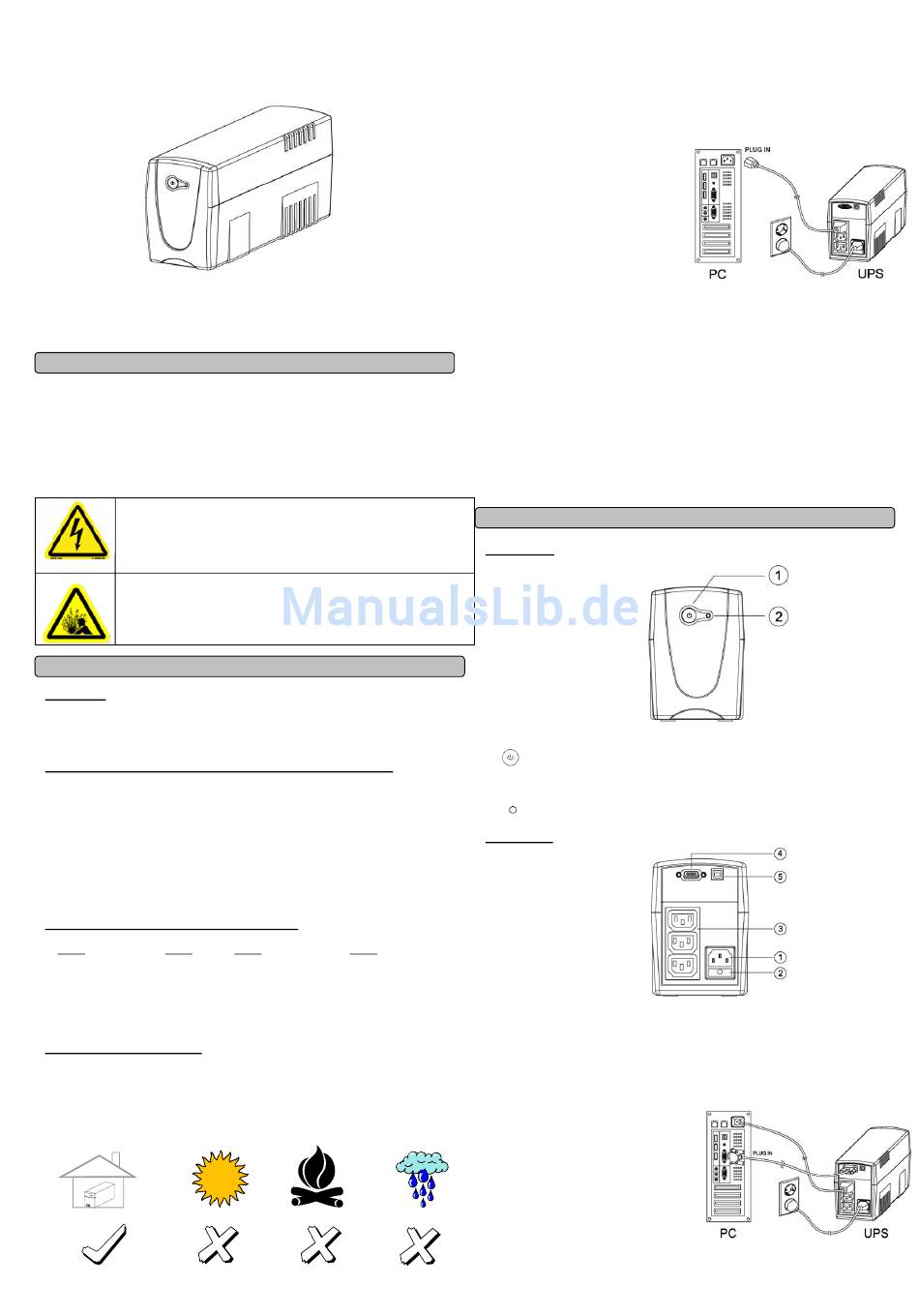

CyberPower Value 400E Bedienungsanleitung

400VA/600VA/800VA
Bedienungsanleitung
Sicherheitshinweise
(Bitte beachten Sie diese Hinweise unbedingt)
Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise. Bitte folgen Sie den hier gegebenen
Anweisungen während der Installation und der Inbetriebnahme. Bitte lesen Sie die gesamte
Bedienungsanleitung durch, bevor Sie mit dem der Installation beginnen.
Dieses Gerät kann ohne vorher erfolgtes spezielles Training installiert werden.
Der Anschluss zum Netzstrom soll sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
Während der Inbetriebnahme muss sichergestellt sein, dass die Summe der Leckströme 3,5mA nicht
überschreitet.
Vorsicht! Es besteht Lebensgefahr durch elektrischen Schock im Inneren der
USV. Auch nachdem das Gerät vom Netzstrom getrennt wurde bleibt
lebensgefährliche Spannung in der Batterie bestehen. Deshalb darf die USV
unter keinen Umständen durch den Benutzer geöffnet werden. Kontaktieren S
in diesem Fall Ihren Fachhändler.
Versuchen Sie keinesfalls die im Gerät enthaltenen Batterien zu verbrennen –
Explosionsgefahr!
Öffnen Sie keinesfalls die im Gerät enthaltenen Batterien! Der in der Batterie
enthaltene Elektrolyt ist gefährlich für Augen und Haut!
Die Installation der USV
Auspacken
Überprüfen Sie den Verpackungsinhalt bei Annahme. Folgendes sollte im Lieferumfang enthalten sein:
1 x Value Tower USV; 1 x IEC Stromversorgungskabel ; 1 x USB Kabel; 1 x Bedienungsanleitung
Bestimmung der erforderlichen Kapazität der Stromversorgung
1. Stellen Sie sicher, dass die an die mit Batteriestrom versorgten Anschlüsse der USV
angeschlossenen Geräte die Kapazität der USV nicht übersteigen (400VA/240W für Value Tower
400E, 600VA/360W für Value Tower 600E, 800VA/480W für Value Tower 800E). Sollte die jeweilige
Kapazität der USV durch die angeschlossenen Geräte übertroffen werden, so kann es zu einer
Überlastung kommen, welche zur Abschaltung der USV führt oder die Sicherung überlastet.
2. Sollte die Leistungsaufnahme der angeschlossenen Geräte nicht in VA (Volt Ampere) angegeben
sein, rechnen Sie bitte anhand der unten aufgeführten Formel Watt (W) oder Ampere (A) in Volt
Ampere (VA) um. Hinweis: Die unten aufgeführte Formel berechnet nur die Höhe in Volt Ampere, die
den angeschlossenen Geräte maximal zur Verfügung steht. Für einen reibungslosen Betrieb sollte
die Höhe der Leistungsaufnahme in VA 60% der Kapazität der USV nicht übersteigen.
Umrechnung Watt oder Ampere in Volt Ampere
1. Watt (W) x 1.67 = VA oder
2.Addieren Sie alle Einzelergebnisse der einzelnen Geräte in VA. Multiplizieren Sie nun die erhaltene
Summe mit 0,6 um den tatsächlichen Wert zu berechnen. Es besteht eine Vielzahl an Faktoren,
welche die tatsächliche Leistungsaufnahme Ihres PC-Systems beeinflussen kann. Die gesamte
Leistungsaufnahme aller an die mit Batteriespannung versorgten Anschlüsse angeschlossener
Geräte sollte niemals 80% der Kapazität der USV übertreffen.
Die Installation der Hardware
Vor der Installation bitte die folgenden Anweisungen beachten:
1. Aufstellort
Die USV muss in einer vor Wärmestrahlung und Feuchtigkeit geschützten Umgebung aufgestellt
werden, in ausreichendem Abstand zu Heizkörpern und Wärmestrahlern.
K01-0000006-01
Ampere (A) x 230 = VA
2. Belüftung
Der Aufstellort sollte über ausreichende Belüftung verfügen, alle Seiten der USV sollten
mindestens 2cm Abstand zu anderen Objekten haben, um eine ausreichende Belüftung
sicherzustellen.
3. Aufladen der Batterie
Ihre neu erworbene USV kann sofort
nach Erhalt benutzt werden. Es können
jedoch Ladeverluste durch Transport
und Lagerung auftreten. Deshalb sollte
die Batterie mindestens 8 Stunden
aufgeladen werden, um eine komplette
Aufladung der Batterie sicherzustellen.
(Zur Aufladung einfach die USV an den
Netzstrom anschließen. Die USV wird
auch aufgeladen wenn Sie nicht
eingeschaltet ist.
4. Anschluss an den Netzstrom
Benutzen Sie bitte das
Kaltgerätesteckerkabel Ihres PCs, um
die USV an den Netzstrom anzuschließen. Bitte benutzen Sie keine Verlängerungskabel und
Adapterstecker beim Anschluss an den Netzstrom. (Um eine optimale Batteriekapazität zu
gewährleisten muss die USV ständig an den Netzstrom angeschlossen sein)
5. Anschluss der Geräte an die USV
Schließen Sie Ihren PC mithilfe des mitgelieferten IEC-Kabel an einen der durch die Batterie
gespeisten Anschlüsse Ihrer USV an.
Geräte wie Kopierer, Laserdrucker, Wärmestrahler oder andere große elektrische Geräte
sollten nicht an die USV angeschlossen werden.
Stellen Sie sicher, dass die Leistungsaufnahme der an die USV angeschlossenen Geräte die
Kapazität der USV nicht übersteigt.
6. Installation am Computer:
Installieren Sie die beiliegende Software mit den Zubehörprogrammen. Um die Software nutzen zu
können, schließen Sie Ihren PC mithilfe des USB-Kabel oder des seriellen Kabel an Ihren
Computer an.
ie
Frontansicht
1. Netzschalter
Drücken Sie den Netzschalter, um Ihre USV ein- oder auszuschalten.
2. Indikator für die Stromversorgung
Diese LED leuchtet im normalen Betrieb und die USV stellt "saubere" Spannungsversorgung
ohne Überspannungen und Spannungsspitzen bereit.
Rückansicht
1. Eingang Netzspannung
Anschluss an die Steckdose mithilfe des PC-Kaltgerätesteckerkabels
2. Eingangssicherung
Die Sicherung stellt optimalen Überlastungsschutz bereit.
3. Spannungsausgang
Die USV stellt drei Batterie gespeiste
Ausgänge bereit, um Geräte
anzuschließen und eine
unterbrechungsfreie Stromversorgung zu
gewährleisten.
4. Serieller Anschluss
DB-9 Anschluss, um den PC mit der USV
zu verbinden. Die USV teilt der PowerPanel
Software Ihren Status mit. Auch kompatibel
zu USV-Diensten von: Windows 98,
Windows ME, Windows NT, Windows 2000,
Windows XP, Windows Server 2003.
Inbetriebnahme
®
