Ecom Lite-Ex 15 Bedienungsanleitung Seite 7

Achtung: Unterlegscheibe wird später wieder
benötigt.

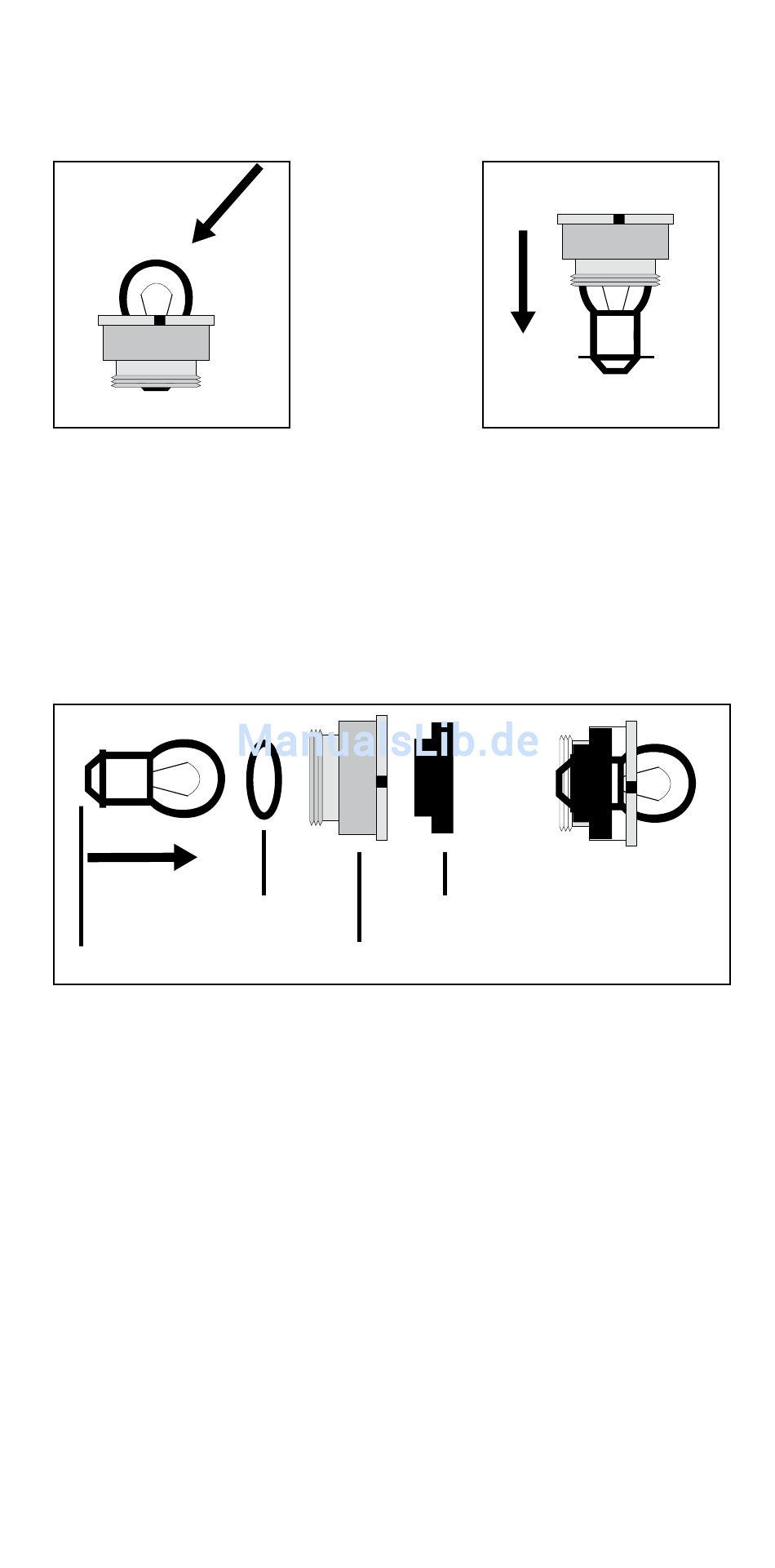

(Abb.: 1)
- Neues Leuchtmittel (siehe Leuchtmittel unter 6.
Technische Daten) mit Unterlegscheibe verse-
hen und von unten in den Sockel einschieben.
- In umgekehrter Reihenfolge Lampe wieder
zusammenmontieren.
Unterlegscheibe
Leuchtmittel
7.4 Leuchtmittelwechsel Lite-Ex 23 + 25
- Abschlusskappe abschrauben und Batterien
entfernen.
- Lampenkopf bis zum Anschlag (im Uhrzeigersinn)
drehen.
- Reflektorhalterung am Lampenkopf vorsichtig
abschrauben und Reflektor entnehmen.
- Überwurfmutter abschrauben.
- Neues Leuchtmittel einsetzen (siehe Leuchtmittel
unter 6. Technische Daten).
- In umgekehrter Reihenfolge Lampe wieder
montieren.
6
Gegenstück
Leuchtmittelfassung
(Abb.: 2)
(Abb.: 3)
