Viessmann 6840 Betriebsanleitung

8 7 6 5 4 3 2 1
Rückmeldedecoder 5217
9 10 11 12 13 14 15 16
zu Memory/Interface/Intellibox
Betrieb
Operation
Beim Zugbetrieb mit einem Schaltkontakt ist darauf zu achten, daß das Fahrzeug nicht
unmittelbar über einem solchen zum Stehen kommt. Der so entstehende Dauerkontakt könnte
zu einem Verschmoren von elektromagnetischen Antriebsspulen führen.
Der Abstand zwischen Schaltkontakt und Magnet muß zwischen zwei und fünf Millimetern
betragen. Dies ist notwendig, um eine ausreichende Magnetwirkung ohne Magnetisierung des
Gleiskörpers sicherzustellen. Sollte die Magnetkraft nicht ausreichen, können zwei Magnete
hintereinander montiert werden.
If you operate with reed contacts it is important, that the vehicle doesn't stop directly above a
contact. By a permanent contact the electromagnetic spools could glaze.
The distance between the reed contact and the magnet has to be between two and five millime-
ters. This is neccesary to guarantee a sufficient magnetic power and to guarantee, that the
tracks don't get magnetic. If the magnetic power is not strong enough, there could be placed a
second magnet behind the first.
Achtung!
Alle Anschlußarbeiten sind nur bei abgeschalteter Betriebsspannung durchzuführen!
Make sure that the power supply is switched off when you connect the wires
Die Stromquellen müssen so abgesichert sein, daß es im Falle eines Kurz-
schlusses nicht zum Kabelbrand kommen kann. Verwenden Sie nur
handelsübliche und nach VDE / EN gefertigte Modellbahntransformatoren!
The power sources must be protected to prevent the risk of burning wires. Only use VDE-
tested special model train transformers for the power supply!
Technische Daten
Technical Data
Maximale Schaltspannung max. switching voltage
Kontaktbelastbarkeit max. contact load
Wir wünschen Ihnen viel Spaß mit Ihrer Modellbahnanlage!
We wish you to have lots of fun with your model railway!
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld
www.viessmann-modell.de
4
Abbildung 4
Figure 4
Betrieb mit Digitalsystem
Operating with digital system
Attention!
!
24 V AC/DC
2 A
Stand 03
Sachnummer 98668
Viessmann
Modellspielwaren GmbH

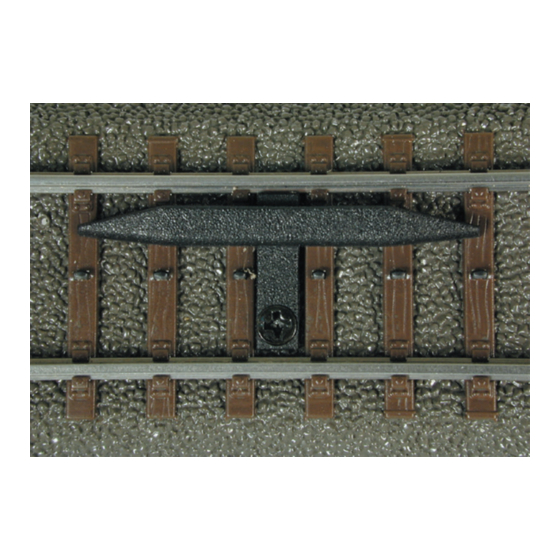

Schaltkontakt H0
Reed Contact H0
6840
Betriebsanleitung
Operating Instructions
