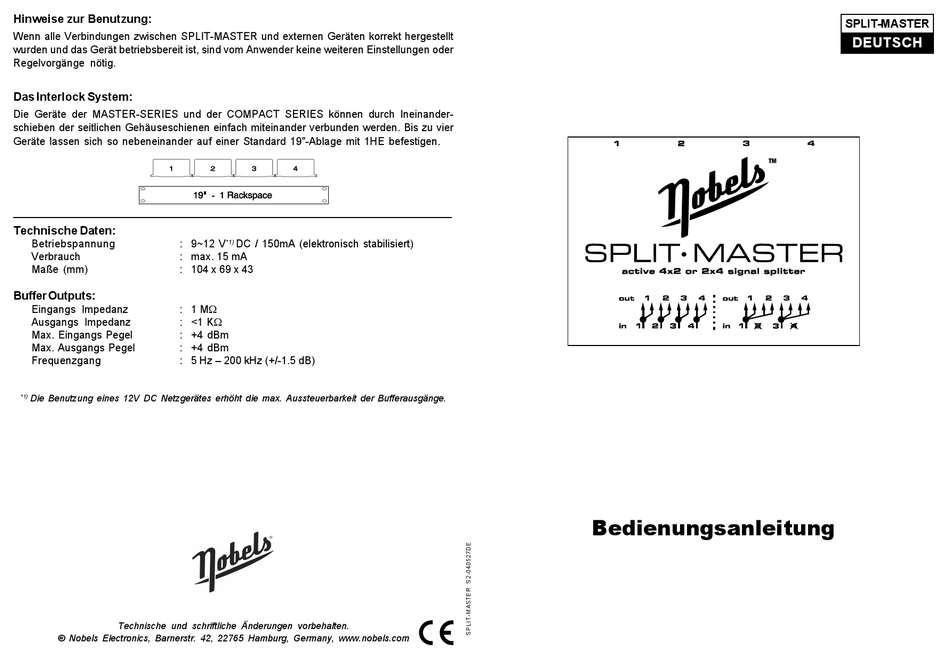

Nobels SPLIT MASTER Anleitung Seite 2

Hinweise zur Benutzung:
Wenn alle Verbindungen zwischen SPLIT-MASTER und externen Geräten korrekt hergestellt
wurden und das Gerät betriebsbereit ist, sind vom Anwender keine weiteren Einstellungen oder
Regelvorgänge nötig.
Das Interlock System:
Die Geräte der MASTER-SERIES und der COMPACT SERIES können durch Ineinander-
schieben der seitlichen Gehäuseschienen einfach miteinander verbunden werden. Bis zu vier
Geräte lassen sich so nebeneinander auf einer Standard 19"-Ablage mit 1HE befestigen.
Technische Daten:
Betriebspannung : 9~12 V
Verbrauch : max. 15 mA
Maße (mm) : 104 x 69 x 43
Buffer Outputs:
Eingangs Impedanz : 1 MW
Ausgangs Impedanz : <1 KW
Max. Eingangs Pegel : +4 dBm
Max. Ausgangs Pegel : +4 dBm
Frequenzgang : 5 Hz – 200 kHz (+/-1.5 dB)
*1) Die Benutzung eines 12V DC Netzgerätes erhöht die max. Aussteuerbarkeit der Bufferausgänge.
Technische und schriftliche Änderungen vorbehalten.
© Nobels Electronics, Barnerstr. 42, 22765 Hamburg, Germany, www.nobels.com
*1) DC / 150mA (elektronisch stabilisiert)
Bedienungsanleitung
SPLIT-MASTER
DEUTSCH
