Nobels SPLIT MASTER Anleitung

Vielen Dank für den Erwerb des NOBELS SPLIT-MASTER!
Der SPLIT-MASTER ist ein hochwertiger universeller Signal Splitter für Musikanwendungen und
dient der Verteilung eingehender Audiosignale auf mehrere Ausgänge. Das Gerät kann ohne
Klangverluste gleichzeitig bis zu vier Mono oder zwei Stereo Signale unabhängig auf jeweils bis
zu vier Ausgänge verteilen.
Die Buffer-Ausgänge sorgen dabei für eine Wandlung von hochohmigen Instrumentenaus-
gängen in niederohmige Signale, die bei längeren Übertragungsstrecken wesentlich unemp-
findlicher gegen elektrische Einstreuungen sind.
Der korrekte Anschluss und Einsatz des SPLIT-MASTER ist denkbar einfach und es gibt kaum
Möglichkeiten der Fehlbedienung. Lesen Sie diese Anleitung bitte trotzdem vor Gebrauch
aufmerksam durch, um die Funktionsweise und Besonderheiten des Gerätes zu verstehen.

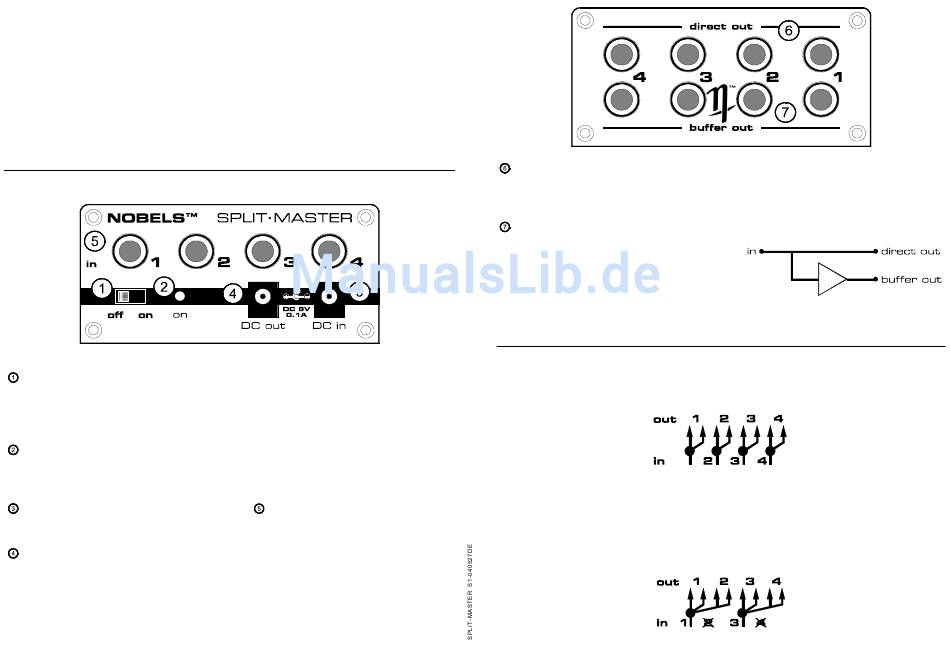

Power Schalter: Schaltet das Gerät
ein ("on") bzw. aus ("off"). In ausge-
schaltetem Zustand bleiben die Ein-
gänge weiterhin mit den "direct" Aus-
gängen verbunden.
Power LED: Leuchtet bei angelegter
Spannungsversorgung und zeigt
dadurch die Betriebsbereitschaft des
Gerätes an.
DC in Buchse: Dient zum Anschluß
eines stabilisierten Netzgerätes (sie-
he technische Daten).
DC out Buchse: Hier können weitere
Geräte, wie z.B. Effektpedale ange-
schlossen und über die Spannungs-
versorgung des SPLIT-MASTER mit-
versorgt werden.
Voraussetzung dafür ist einerseits ein
ausreichend dimensioniertes Netzge-
rät, andererseits müssen auch die
technischen Daten für die Spannungs-
versorgung der verschiedenen Geräte
übereinstimmen.
NOBELS hält sich hierbei an den Stan-
dard der international verbreitetsten
Geräte, so dass es in den meisten
Fällen keinerlei Probleme geben dürf-
te.
Input Buchsen 1-4: An diese Eingän-
ge werden die Signalquellen bzw. In-
strumente angeschlossen, deren Si-
gnale verteilt werden sollen (siehe
Anschluss-Hinweise).
Alle Verbindungen erfolgen dabei über
handelsübliche Instrumentenkabel
mit Mono-Klinkensteckern.
Direct outputs 1-4: Die oberen vier
Buchsen ("direct out") führen das Di-
rektsignal der jeweiligen Eingangs-
buchse.
Buffer outputs 1-4: Das Eingangssig-
nal wird zusätzlich abgezweigt und über
einen sog. Buffer dem jeweiligen "buf-
fer out" zugeführt.
Mit dieser Maßnahme vermeidet man
Klangverluste durch gegenseitige
Beeinflussung der Ausgänge.
Anschluss-Hinweise:
Werden alle vier Eingänge belegt, erfolgt automatisch eine Verteilung auf je zwei Ausgangs-
buchsen:
Für eine Verteilung auf je vier Ausgänge dürfen nur die Eingänge 1 und 3 belegt werden.
Eingang 1 wird hierbei intern auf Eingang 2 geschaltet, das Signal von Eingang 1 liegt also an
den beiden "direct" Ausgängen 1 und 2, sowie an den beiden "buffer" Ausgängen 1 und 2 an.
Das gleiche gilt für Eingang 3, wobei dessen Signal dann parallel auf die Ausgangspaare 3 und
4 gelangt:
Zusätzlich liefert der Buffer am Aus-
gang ein kräftiges niederohmiges Si-
gnal, das ohne Verluste auch über
längere Strecken geführt werden kann.
