Panasonic WV-SFV781L Installationshandbuch

Installationshandbuch
Beiliegende Einbauanleitung

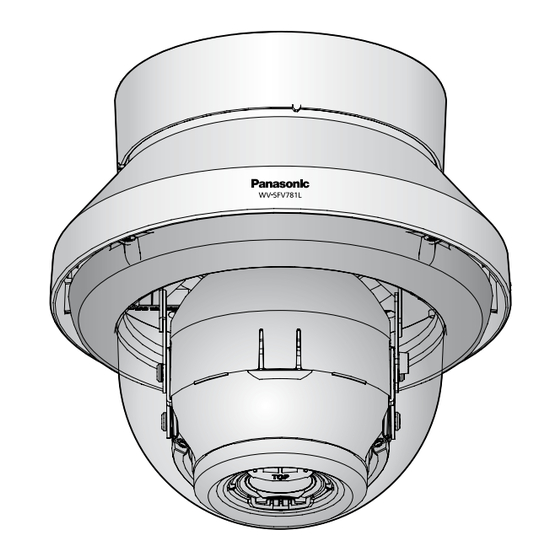

Netzwerkkamera
WV-SFV781L
Modell-Nr.
• Dieses Handbuch beschreibt die Installation von Netzwerkkameras, Kabelanschlüsse sowie die
Einstellung des Blickwinkels der Kamera.
• Bitte lesen Sie den Abschnitt Wichtige Informationen, bevor Sie den Rest des Handbuchs lesen.
Panasonic Corporation
http://www.panasonic.com
Panasonic Corporation
Osaka, Japan
Authorised Representative in EU:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
© Panasonic Corporation 2017
PGQP1992XA N0515-2047
Wichtige Bedienungselemente
Die wichtigsten Teile der Kamera sind aus folgender Abbildung ersichtlich. Montage und Einstellung
der Kamera unter Bezugnahme auf diese Abbildung vornehmen.
<Inneres der Glockenabdeckung (bei geöffnetem IR-LED-Montageteil)>
Richtungsmarkierung zur Installation (⇧TOP)
• Muss bei der Wandmontage nach oben weisen. SD-Speicherkarteneinschub
MONITOR OUT-Klemme
DataMatrix-Code:
(werksseitig auf: NTSC-Monitor
Zu unserer Website* 2
eingestellt)
Hilfsdraht
Bildschirm oben (TOP)
Schwenkplatten-Fixierschraube
Richtungsmarkierung zur Installation (FRONT⇩)
• Die Markierung FRONT muss vorne an der Kamera-Befestigungsschraube
Kamera liegen
(am Panasonic-Logo). NTSC/PAL-Schalter
INITIAL SET-Taste
SD ON/OFF-Taste
SD MOUNT-Anzeige
SD ERROR/AF-Anzeige
ACT-Anzeige
LINK-Anzeige
Auto-Fokus-Knopf (AF)
TELE-Taste
(bewegt die Kamera in WIDE-Taste (bewegt die Kamera in den
"Wide"-Bereich)
den "Tele"-Bereich)
*1 SDXC/SDHC/SD-Speicherkarte sind unter dem Begriff SD-Speicherkarte zusammengefasst.
*2 Die Datenmatrix stellt unsere Website-Adresse in Form eines zweidimensionalen Barcodes dar. Die
Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende URL
direkt eingeben:
http://security.panasonic.com/pss/security/support/qr_sp_select.html
Anmerkung:
• Die Anzeigen ACT, LINK, SD ERROR/AF und SD MOUNT sind von einem Standort unter der
Kamera sichtbar. Diese LED-Anzeigen leuchten bzw. blinken im Laufe des Kamerabetriebs; durch
entsprechende Einstellung der Software können sie ausgeschaltet bleiben. (In den Standardeinstel-
lungen sind die Anzeigen so eingestellt, dass sie aufleuchten oder blinken.) Schalten Sie die Anzei-
gen bei Bedarf aus, je nach Einbauumgebung. (☞ Bedienungsanleitung (auf der mitgelieferten
CD-ROM)
Standardzubehör
Wichtige Informationen .................................. 1 St. CD-ROM* 1 .................................................... 1 St.
Installationshandbuch Code-Aufkleber* 2 .......................................... 1 St.
(vorliegendes Dokument) .............................1 Satz Kamera-Hinweisschild ................................... 1 St.
Garantiekarte ...............................................1 Satz
*1 Die CD-ROM enthält die Bedienungsanleitung sowie verschiedene Hilfsprogramme.
*2 Dieser Aufkleber wird eventuell für das Netzwerk-Management benötigt. Der Code-Aufkleber sollte von
einem Netzwerk-Administrator aufbewahrt werden.
Für die Installation sind folgende Teile erforderlich.
A Halteplatte ................................................ 1 St. F Einsatz (Sechskantschlüssel,
B Sockelhalterung ........................................ 1 St. Weite 6,35 mm T20) ................................. 1 St.
C Befestigungsschrauben für Halteplatte G Wasserdichtem Band ................................ 1 St.
(M4x8 mm) ............................................... 5 St. H 4-poliges Alarmkabel ................................ 1 St.
(einschl. 1 Reserve) I 2-poliges Netzkabel .................................. 1 St.
D Schablone A (für Halteplatte) ................ 1 Blatt. J LAN-Steckerabdeckung ............................ 1 St.
E Schablone B (für Sockelhalterung) ........ 1 Blatt. K MONITOR OUT-Adapterstecker *
L Schutzabdeckung ..................................... 1 St.
M Gestreckter Fangdraht .............................. 1 St.
F
G
*3 Kann als MONITOR OUT verwendet werden,
wenn das Audio/Monitor-Ausgangskabel des
Geräts mittels Software entsprechend umge-
schaltet wird.
Durch Anschließen des MONITOR OUT-Adapter-
steckers an das Audio/Monitor-Ausgangskabel
kann die ø3,5 mm Stereo-Minibuchse in einen
Cinchbuchsen-Ausgang umgewandelt werden.
(Sechskantschlüssel, Weite 6,35 mm T20)
Kamera
Lichtblockie-
B Sockelhalterung A Halteplatte
renden Gum-
(Zubehör) (Zubehör) miring
IR LED
C Befestigungsschrauben
für Halteplatte (Zubehör)
Schwenkplatte Neigungs- Neigungsplat- Gierwinkel-Fixierschraube
Verschluss am Kabel-
kanalanschluss mit platte ten-Fixier-
Innengewinde schraube
NTSC/PAL-Schalter
• Die MONITOR OUT-Klemme kann zwischen NTSC und PAL umgeschaltet werden.
INITIAL SET-Taste
• Initialisieren der Kamera
Zum Initialisieren der Kamera wie unten beschrieben vorgehen.
q Die Kamera ausschalten. Bei Verwendung eines PoE-Hubs das LAN-Kabel von der Kamera abtren-
nen. Bei Verwendung einer externen Stromversorgung den 2-poliges Netzkabelstecker von der
Kamera abziehen.
w Die Kamera bei niedergehaltener INITIAL SET-Taste einschalten, und dann die Taste etwa 5 Sekunden
lang gedrückt halten. Etwa 2 Minuten nach Loslassen der INITIAL SET-Taste startet die Kamera und
initialisiert die Einstellungen, einschließlich der Netzwerkeinstellungen.
WICHTIG:
• Wenn die initialisiert wird, werden die Einstellungen einschließlich der Netzwerkeinstellungen initiali-
siert. Bitte beachten, dass der für das HTTPS-Protokoll verwendete CRT-Schlüssel (SSL-Kodie-
rungsschlüssel) nicht initialisiert werden.
• Vor dem Gültigwerden der Einstellungen sollten diese aufnotiert werden.
• Während der Initialisierung darf die Kamera nicht ausgeschaltet werden. Andernfalls kann die Initi-
alisierung misslingen, was zu Störungen führen kann.
SD ON/OFF-Taste
q Bei Druck auf die SD ON/OFF-Taste (weniger als 1 Sekunde) leuchtet die SD MOUNT-Anzeige grün.
1
d.h. es können Daten auf der SD-Speicherkarte* gespeichert werden.
w Wenn die SD ON/OFF-Taste ca. 2 Sekunden lang gedrückt wird, geht die SD MOUNT-Anzeige aus
und die SD-Speicherkarte kann entnommen werden.
SD MOUNT-Anzeige
• SD-Speicherkarte ist eingesetzt und kann erkannt werden Erlischt → Blinkt grün
• Nach Einsetzen einer SD-Speicherkarte und Drücken der SD ON/ Erlischt Leuchtet grün
→
OFF-Taste (weniger als 1 Sekunde) können Daten gespeichert
werden
• Abspeichern von Daten auf SD-Speicherkarte ist möglich Leuchtet grün
• Zum Entnehmen der SD-Speicherkarte die SD ON/OFF-Taste ca. Leuchtet grün → Blinkt grün →
2 Sekunden gedrückt halten. Erlischt (Aufzeichnung)
Leuchtet grün →
Erlischt (Wartestellung für Aufzeichnung)
• Speichern von Daten auf der SD-Speicherkarte wegen Störung Erlischt
der Karte nicht möglich oder Nichtverfügbarkeit der SD-Speicher-
karte aufgrund ihrer Konfigurierung
SD ERROR/AF-Anzeige
• AF-Einstellung (Autofokus) läuft Blinkt rot (1mal pro Sekunde)
• Beginn der Einstellung Leuchtet rot
• Eine SD-Speicherkarte wurde erkannt Leuchtet rot →
• Wenn der SD-Speicherkarteneinschub nicht verwendet wird oder Leuchtet rot → Bleibt rot
nach dem Start der Kamera eine Störung der SD-Speicherkarte
erkannt wird
ACT-Anzeige
• Netzwerkkamera überträgt Daten Blinkt grün (Zugriff)
LINK-Anzeige
• Kommunikation zwischen Kamera und angeschlossenen Geräten Leuchtet orange
ist möglich
Anschlüsse
Vor Beginn der Anschlussarbeiten die Stromversorgung aller Systeme ausschalten. Vor Beginn der
Anschlussarbeiten die erforderlichen Peripheriegeräte und Kabel bereit legen.
Anschluss eines LAN-Kabels
WICHTIG:
• Alle 4 Adernpaare (8 Pole) des LAN-Kabels anschließen (Kategorie 5 oder besser, geradlinig,
STP).
• Die maximal zulässige Kabellänge beträgt 100 m.
• Sicherstellen, dass das verwendete PoE-Gerät IEEE802.3af-konform ist.
• Wenn sowohl die 12 V-Gleichstromversorgung als auch das PoE-Gerät zur Stromversorgung
angeschlossen werden, erfolgt die Stromversorgung über die 12 V-Gleichstromversorgung*.
* Bei gleichzeitiger Verwendung einer 12 V-Gleichstromversorgung und eines PoE-Hub oder
Routers kommt u.U. keine Netzverbindung zustande. In diesem Fall die PoE-Einstellungen
deaktivieren.
3 ............ 1 St.
Siehe die Bedienungsanleitung des angeschlossenen PoE-Hub.
* Bei gleichzeitigem Einsatz einer 12 V-Gleichstromversorgung und eines PoE-Hub oder eines
Router kann eine Unterbrechung der 12 V-Gleichstromversorgung bei einigen PoE-Geräten
zur Folge haben, dass die Stromversorgung unterbrochen wird, so dass die Kamera neu
startet.
• Falls das LAN-Kabel unterbrochen wird, darf es erst nach ca. 2 Sekunden wieder angeschlos-
sen werden. Wenn es sofort wieder angeschlossen wird, ist das PoE-Gerät u.U. noch nicht
betriebsbereit.
• Bei im Freien verlegten Kabeln besteht die Möglichkeit, dass sie Blitzschlag ausgesetzt sind.
Als vorbeugende Maßnahme einen Blitzableiter kurz vor der Anschlussstelle an die Kamera
anbringen.
RJ-45 (Buchse)
Netzwerkkabel
Glockenabdek-
kung (Wasserab-
stoßende
Beschichtung)
Alarm-Eingangs-/Ausgangskabel
(Externe E/A-Klemmen)
Netzkabel
(12 V Gleichstrom)
Mikrofon-/Leitungseingangskabel (weiß)
Audio/Monitor-Ausgangskabel (schwarz)
Das Audio/Monitor-Ausgangskabel über einen Verstärker an einen
externen Lautsprecher anschließen
Anschluss mit Stereo-Ministecker (ø3,5 mm).*
• Ausgangsimpedanz: ca. 600 Ω (unsymmetrisch)
• Empfohlene Kabellänge: Weniger als 10 m
• Ausgangspegel: –20 dBV (kann auf Monitorausgang umgeschaltet werden)
* Einen externen Aktivlautsprecher verwenden.
WICHTIG:
• Vor Anschluss/Unterbrechung der Audiokabel und Einschalten der Kamera müssen die Audio-
geräte ausgeschaltet werden. Andernfalls gibt der Lautsprecher laute Geräusche ab.
• Sicherstellen, dass an dieses Kabel ein Stereo-Ministecker angeschlossen wird. Bei Anschluss
eines Mono-Ministeckers erfolgt keine Tonwiedergabe.
Zum Anschließen eines Mono-Lautsprechers mit Verstärker muss ein selbst beschafftes
Umwandlungskabel (Mono/Stereo) verwendet werden.
Wasserdichtmachen der Kabelverbindungen
Die Kabel müssen wasserdicht gemacht werden, wenn die Kamera mit freiliegenden Kabeln oder unter
einem Dachvorsprung installiert wird. Die Kamera selbst ist wasserdicht ausgeführt, aber die Kabelenden
sind nicht wasserdicht.
Die Anschlussstellen der Kabel durch Umwickeln mit dem mitgelieferten wasserdichtem Band folgender-
maßen wasserdicht machen. Wird das Wasserdichtmachen unterlassen oder ein anderes Dichtmittel als
das mitgelieferten wasserdichtem Band (z.B. Vinylband) verwendet, so kann Wasser in das Gerät ein-
dringen, was zu Betriebsstörungen führen kann.
<LAN-Kabel> <Alarm-Eingangs-/Ausgangskabel, Netzkabel, Mikrofon-/
Leitungseingangskabel, Audio/Monitor-Ausgangskabel>
Beim Umwickeln sollte sich das Band Beim Umwickeln sollte sich das
um eine halbe Bandbreite überlappen. Band um eine halbe Bandbreite
überlappen.
→ Erlischt
WICHTIG:
Umwickeln mit wasserdichtem Band
• Nach demselben Verfahren auch das 2-polige Netzkabel I
(Zubehör), das 4-polige Alarmkabel H (Zubehör) und die
externen Anschlüsse wasserdicht machen.
• Das Band auf ca. doppelte Länge (siehe Abbildung) dehnen
und um die Kabel wickeln. Wenn das Band ungenügend
gedehnt wird, ist auch die Wasserabdichtung ungenügend.
• Um zu verhindern, dass sich der Haken am LAN-Kabel
leicht löst, die LAN-Steckerabdeckung J (Zubehör) wie
abgebildet am Pigtail anbringen und in Pfeilrichtung schie-
ben.
Die Abmessungen des für die Kamera verwendeten
LAN-Steckers müssen folgenden Werten entsprechen:
Angeschlossene Höhe (Unterkante bis Haken):
Erlischt
Max. 16 mm
Steckerbreite: Max. 14 mm
• Bei Installation des Produkt im Freien müssen die Kabel
abgedichtet werden. Das Produkt entspricht nur dann den
Anforderungen für Wasserdichtheit (gemäß IEC IP66 oder
gleichwertig), wenn es gemäß den Anweisungen in dieser
Anleitung installiert ist und eine geeignete Wasserabdich-
tung aufgebracht ist. Die Innenteile der Sockelhalterungen
B (Zubehör) sind nicht wasserdicht.
Alarm-Eingangs-/Ausgangskabel anschließen
H 4-poliges Alarmkabel (Zubehör)
GND (schwarz)
ALARM IN3, AUX OUT, DAY/NIGHT OUT (Grau)
(Alarmeingang 3, AUX-Ausgang, DAY/NIGHT-Schaltausgang)
ALARM IN2, ALARM OUT (rot) (Alarmeingang 2, Alarmausgang)
ALARM IN1, DAY/NIGHT IN (grün) (Alarmeingang 1, DAY/NIGHT-Schalteingang)
<Leistungswerte>
• ALARM IN1 (DAY/NIGHT IN), ALARM IN2, ALARM IN3
Eingangsspezifikation: Spannungsfreier Arbeitskontakt
(4 V - 5 V Gleichstrom, interner Pullup-Widerstand)
OFF: Öffnen oder 4 V - 5 V Gleichstrom
ON: Schließt an GND (Ansteuerungsstrom: mindestens 1 mA oder mehr)
• ALARM OUT, AUX OUT, DAY/NIGHT OUT
Ausgangsspezifikation: Offener Kollektorausgang (max. externe Spannung: 20 V Gleichstrom)
Öffnen: 4 V - 5 V Gleichstrom, interner Pullup-Widerstand
Schließen: Ausgangsspannung 1 V Gleichstrom oder weniger
(max. Ansteuerungsstrom: 50 mA)
* Die Vorgabe für die externen E/A-Klemmen ist "OFF".
WICHTIG:
• Nur das mit dem Produkt gelieferte 4-poliges Alarmkabel H (Zubehör) verwenden.
• Beim Anschluss externer Geräte darauf achten, dass die oben angegebenen Nennwerte nicht
überschritten werden.
• Bei Verwendung der externe E/A-Klemmen als Ausgangsklemmen muss sichergestellt werden,
dass die Möglichkeit von Kollision mit externen Signalen ausgeschlossen ist.
Anmerkung:
• Durch entsprechende Einstellung kann Aus, Eingang und Ausgang der externen EXT I/O-Klem-
men 2 und 3 vertauscht werden. Siehe die Bedienungsanleitung auf der mitgelieferten CD-ROM
zu Einzelheiten über die Einstellungen ("Aus", "Alarmeingang", "Alarmausgang", "AUX-Ausgang"
oder "DAY/NIGHT-Schaltausgang") der externen E/A-Klemmen 2 und 3 (ALARM IN2, 3).
LAN-Kabel (Kategorie 5 oder
besser, geradlinig)
Das Netzkabel anschließen
H 4-poliges Alarmkabel
Vorsicht:
(Zubehör)
• EIN MIT 12 V GLEICHSTROM GESPEISTES GERÄT MUSS EINE
AN GUT ZUGÄNGLICHER STELLE INSTALLIERTE TRENNVOR-
RICHTUNG AUFWEISEN.
12 V Gleichstrom (rot)
• NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 12 V
GND (schwarz)
I 2-poliges Netzkabel GLEICHSTROM (UL 1310/CSA 223) ODER EINE STROMVERSOR-
(Zubehör)
GUNG MIT BEGRENZTER EINSCHALTDAUER ANSCHLIESSEN
(IEC/EN/UL/CSA 60950-1).
Das Ausgangskabel des Netzteils mit dem 2-poliges Netzkabel I (Zubehör) verbinden.
WICHTIG:
• Eine 12 V-Gleichstromversorgung verwenden, die von der Netzstromversorgung galvanisch
getrennt sein.
• Nur das mit dem Produkt gelieferte 2-poliges Netzkabel I (Zubehör) verwenden.
• Das 2-poliges Netzkabel I (Zubehör) fest in die 12 V-Gleichstromversorgungsklemme ste-
cken. Andernfalls kann es zu einer Beschädigung der Kamera oder zu Betriebsstörungen füh-
ren.
• Beim Einbau der Kamera darauf achten, dass das Netzkabel nicht unzulässig belastet wird.
• Sicherstellen, dass das verwendete Netzteil den für Stromversorgung und Leistungsaufnahme
angegebenen Werten (siehe Typenschild an der Unterseite des Geräts) entspricht.
Mikrofon-/Leitungseingangskabel
Anschluss mit Stereo-Ministecker (ø3,5 mm).
• Eingangsimpedanz: Ca. 2 kΩ (unsymmetrisch)
• Empfohlene Kabellänge: 1 m oder weniger (für Mikrofoneingang)
10 m oder weniger (für Leitungseingang)
• Empfohlenes Mikrofon: Plug-in-Aktivmikrofon (Option)
• Versorgungsspannung: 2,5 V ±0,5 V
• Empfohlene Empfindlichkeit des Mikrofons: –48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz)
• Eingangspegel für Leitungseingang: Ca. –10 dBV
Anschluss an ein Netzwerk über einen PoE-Hub
Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein
Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk.
Analog-Monitor
Einstellmonitor
Aktivlautsprecher
Mikrofon
<Erforderliches Kabel>
LAN-Kabel (Kategorie 5 oder besser, geradlinig)
Für den direkte Anschluss der Kamera an einen PC ein LAN-Kabel (Kategorie 5 oder besser, Kreuzka-
bel) verwenden.
WICHTIG:
• Der Einstellmonitor ist ausschließlich zum Kontrollieren des Betrachtungswinkels im Rahmen der Instal-
lation oder Wartung der Kamera vorgesehen. Sie ist nicht für die Aufzeichnung/Überwachung bestimmt.
• Bei einigen Monitorgeräten sind bestimmte Zeichen von der Anzeige (Kameratitel, Preset-ID
usw.) ausgeschlossen.
Das Band auf ca. doppelte
• Einen 10BASE-T/100BASE-TX-konformen Hub oder Router verwenden.
Länge dehnen.
• Wenn kein PoE-Hub verwendet wird, müssen alle Netzwerkkameras einzeln an eine 12-V-Gleichstromver-
sorgung angeschlossen werden.
2x
• Bei Versorgung mit 12 V Gleichstrom ist ein PoE-Hub oder Router nicht erforderlich.
Vorbereitungen
J LAN-Steckerabdeckung (Zubehör) Es gibt 3 Verfahren zum Installieren der Kamera an der Decke oder Wand wie unten beschrieben. Vor
Beginn der Montage die für die einzelnen Montageverfahren erforderlichen Teile bereit legen. Die erfor-
derlichen Teile sind in folgender Tabelle zusammengefasst.
Montageverfahren
[1] Montage der Kamera mithilfe der Sockelhalterung B (Zubehör)
an der Decke oder Wand (wo Kabelkanäle verwendet werden
oder wo die Verkabelung nicht in der Decke oder Wand unterge-
1
bracht werden kann).*
[2] Montage der Kamera über eine Anschlussdose mit Zweifach-Ge-
häuse an der Halteplatte A (Zubehör).
[3] Montage der Kamera mithilfe der Halteplatte direkt an der Decke
oder Wand (wo die Verkabelung in der Decke oder Wand unter-
Der Haken greift in die
gebracht werden kann).
Steckerklemme ein
*1 Zum Befestigen der Halteplatte an der Sockelhalterung die Halteplatten-Befestigungsschrauben C
(Zubehör) (M4x8 mm) verwenden.
Netzkabel
12 V Gleichstrom
Rot Positiv
Schwarz Negativ
PoE-Gerät (Hub)
PC
LAN-Kabel
(Kategorie 5 oder besser, geradlinig)
Empfohlene Mindestausreiß-
Schraube festigkeit
M4-Schrauben x 4 539 N/1 St.
M4-Schrauben x 4 539 N/1 St.
M4-Schrauben x 4 539 N/1 St.
