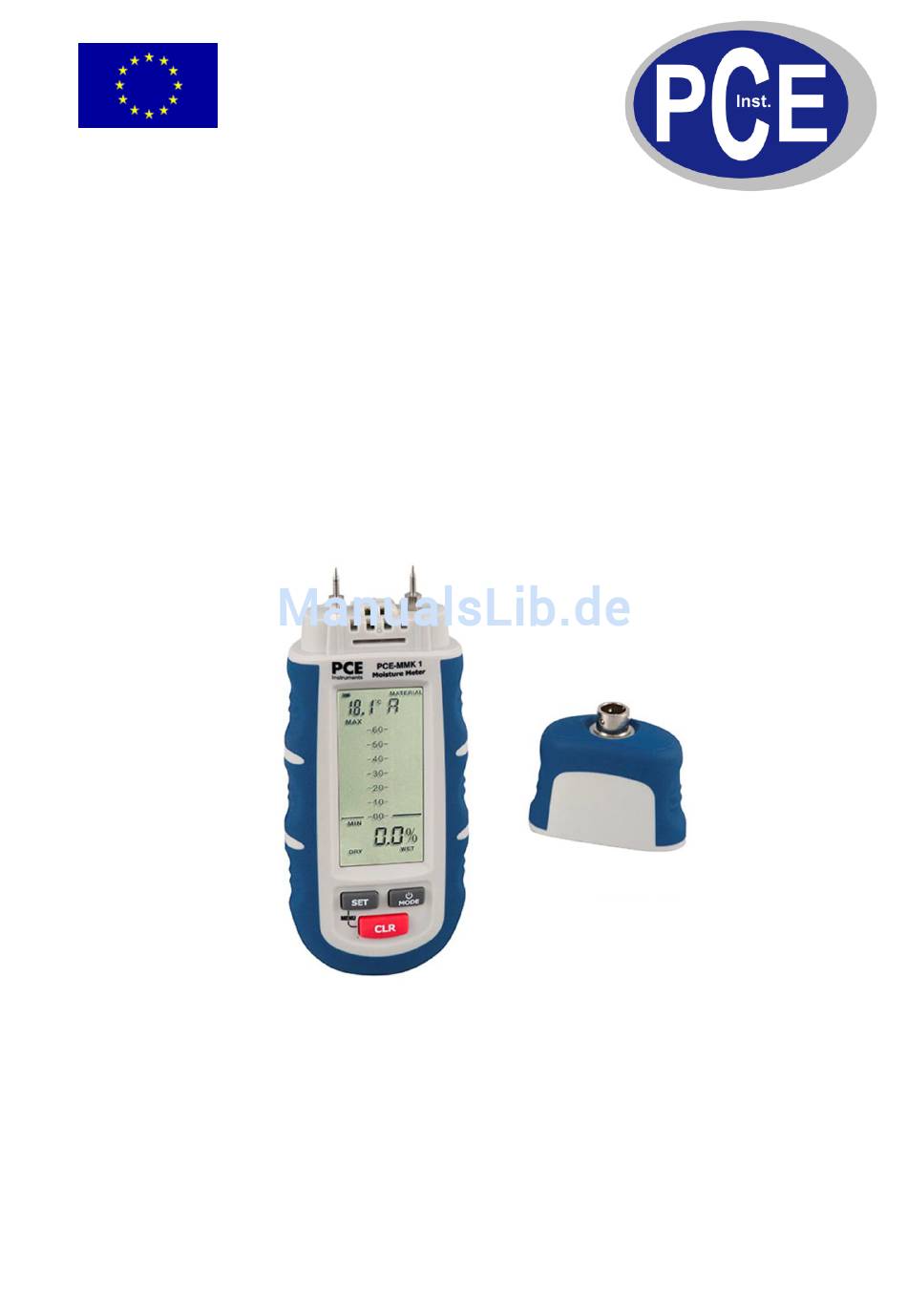

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Universal Feuchtemessgerät PCE-MMK 1 Version 1.0 23.01.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ..........................3 Sicherheitsinformationen ........................... 3 Beschreibung ........................3 Übersicht ..............................3 Display ............................... 4 Ein- / Ausschalten........................ 4 Messung der Umgebungstemperatur und der Luftfeuchte ........... 4 Menü Feuchtemessung ....................... 5 Wahl der Holzgruppe (A, B, C) ........................5 Wahl der Baumaterialien (01, 02, 03, 04) .................... -
Seite 3: Einleitung
Einleitung Der Universalfeuchtemesser PCE-MMK 1 ist für den mobilen Einsatz durch Techniker oder Monteure konzipiert worden um Gutachten zu erstellen oder den Wareneingang zu kontrollieren. Der Universalfeuchtemesser zeigt Ihnen neben der absoluten Feuchtigkeit in Baumaterialien oder Holz auch das Raumklima (Luftfeuchtigkeit und -temperatur) an. -
Seite 4: Display
BETRIEBSANLEITUNG www.warensortiment.de Display Batteriezustandsanzeige Digitalanzeige für Temperatur und Luftfeuchte Bargraph-Anzeige für MIN- / MAX-Werte Digitalanzeige für Materialfeuchte Trocken / Feucht [DRY] / [WET] Indikator Bargraph-Anzeige für Materialfeuchte gewählte Holzgruppe (A, B oder C) gewählter Baustoff (01, 02, 03 oder 04) Ein- / Ausschalten Um das Gerät einzuschalten müssen Sie die [MODE]-Taste für 2 Sekunden drücken. -
Seite 5: Menü Feuchtemessung
BETRIEBSANLEITUNG www.pce-group-europe.com Menü Feuchtemessung Im Menü der Feuchtemessung finden Sie vier Einstellmodi. Sie können die einzelnen Modi durch Druck auf die [MODE]-Taste auswählen: Holzgruppe: Baumaterial: Index-Modus Selbsttest A, B, C 01, 02, 03, 04 Wahl der Holzgruppe (A, B, C) Das Gerät verfügt über drei Holzgruppen (A, B, C), diese können Sie durch Druck auf die [SET]-Taste wählen. -
Seite 6: Wahl Der Baumaterialien (01, 02, 03, 04)
BETRIEBSANLEITUNG www.warensortiment.de Wahl der Baumaterialien (01, 02, 03, 04) Das Gerät verfügt über vier Gruppen von Baumaterialien (01, 02, 03, 04), diese können Sie durch Druck auf die [SET]-Taste wählen. Welcher Baustoff in welcher Gruppe ist, finden Sie in der folgenden Tabelle. Baumaterialien Gips Gasbeton... -
Seite 7: Selbsttest
BETRIEBSANLEITUNG www.pce-group-europe.com Index Werte in % Materialfeuchte Wert 13,4 11,7 16,0 19,2 10,3 14,2 12,0 16,5 12,8 15,5 24,0 11,7 14,9 23,6 11,0 14,4 23,3 10,8 14,2 22,8 10,5 14,0 22,4 10,3 13,8 22,0 10,0 13,5 21,5 21,0 13,3 20,5 13,2 20,0 13,0... -
Seite 8: Einstellungsmenü
BETRIEBSANLEITUNG www.warensortiment.de Einstellungsmenü Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die [SET]-Taste und die [CLR]-Taste gleichzeitig. Nun können Sie mit der [MODE]-Taste eines der fünf Einstellmenüs auswählen. Temperaturkomp. Trocken-Index Feucht-Index Beleuchtung Einheit Einstellung der Material-Temperaturkompensation Die relative Materialfeuchte ist abhängig von der Temperatur des Materials. Das Gerät kompensiert diese Temperatur automatisch, hierzu misst das Gerät die Umgebungstemperatur und berücksichtigt diesen Wert bei der Ermittlung der Messwerte. -
Seite 9: Einstellung Der Displaybeleuchtung
BETRIEBSANLEITUNG www.pce-group-europe.com Einstellung der Displaybeleuchtung Die Displaybeleuchtung bietet Ihnen drei verschiedene Einstellungen: AUTO: Die Beleuchtung schaltet sich automatisch nach einiger Zeit ohne Aktivität ab und schaltet sich wieder ein sobald die eine Messung starten. Die Displaybeleuchtung ist dauerhaft eingeschaltete OFF: Die Beleuchtung ist deaktiviert. -
Seite 10: Funktionstest
BETRIEBSANLEITUNG www.warensortiment.de Funktionstest Wählen Sie den Index-Modus wie in Kapitel 5.4 beschrieben. „O-------T-------O“ Verbinden Sie die Messelektroden mit den Kontakten der Schutzkappe die mit „T“ gekennzeichnet sind. Das Display muss 300 ±15 anzeigen. „O-------B-------O“ Verbinden Sie die Messelektroden mit den Kontakten der Schutzkappe die mit „B“ gekennzeichnet sind. Das Display muss 600 ±15 anzeigen. -
Seite 11: 11 Entsorgung
BETRIEBSANLEITUNG www.pce-group-europe.com Lieferumfang 1 x Universalfeuchtemesser PCE-MMK 1, 1 x Messkappe zum Selbsttest, 1 x Messkappe für externe Elektroden, 1 x Rammelektrode, 1 x Einstechelektrode, 1 x Papierelektrode, 2 x 30 mm Nadeln, 2 x 150 mm Messspitzen, 2 x 300 mm Verlängerung,...
