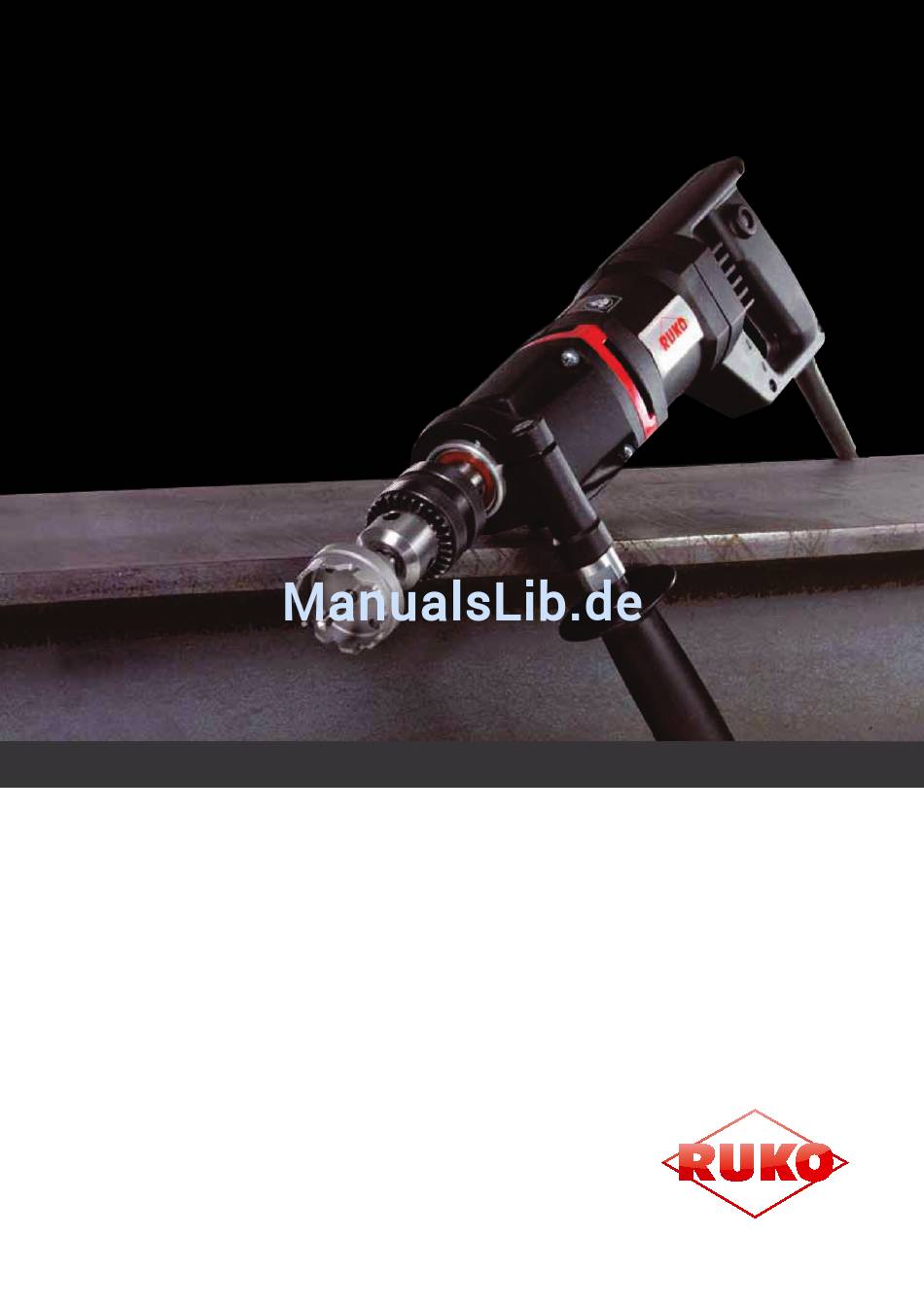

- Seite 1 PREMIUMline PREMIUMline BEdIEnUngsanlEItUng RSH 1300...
- Seite 2 RsH 1300 im Überblick der leistungsstarke Motor, die optimal einstellbare drehzahl und die handliche Bauweise sorgen für perfekte Bohrergebnisse. die RUko Handkernbohrmaschine RsH 1300 eignet sich optimal für den schnellen und flexiblen Einsatz. 1 stufenlose drehzahlregelung 4 drehmoment Rutschkupplung Über den manuellen druck am Motorschalter lässt sich die...
-
Seite 3: Technische Daten
technische daten leistungsaufnahme: 1.300 watt leistungsabgabe: 800 watt nenndrehzahl: 0 - 2000 U/min leerlaufdrehzahl: 3400 U/min gewicht: 3,4 kg aufnahme: flexibel 5/8" x 16 stufenlose drehzahlregelung Rechts-/ links lauf: drehmoment Rutschkupplung: Elektronischer Überlastungsschutz: wiederanlaufsperre: Mehrbereichslochsägen: Ø... -
Seite 4: Beschreibung Der Sicherheitssymbole
Beschreibung der sicherheitssymbole symbol Begriff, Bedeutung Beschreibung stellen sie sicher, dass sie die beiliegenden Informationen wie die Unterlagen lesen Bedienungsanleitung und die allgemeinen sicherheitshinweise gelesen und verstanden haben. tragen sie einen gehörschutz Verwenden sie während der arbeit mit dem gerät einen gehörschutz. Verwenden sie während der arbeit mit dem gerät einen augenschutz tragen sie einen augenschutz (sicherheitsbrille). -
Seite 5: Allgemeine Sicherheitshinweise
allgemeine sicherheitshinweise gefahrloses arbeiten mit dem gerät ist nur möglich, wenn sie die Bedienungsanleitung und die sicherheitshinweise vollständig gelesen haben und die darin enthaltenen anweisungen strikt befolgen. zusätzlich müssen die allgemeinen sicherheitshinweise im beigelegten Heft befolgt werden. lassen sie sich vor dem ersten gebrauch praktisch einweisen. arbeiten sie konzentriert und lassen sie sorgfalt walten. -
Seite 6: Elektrischer Anschluss
Elektrischer anschluss die RsH 1300 ist in schutzklasse II ausgeführt. Prüfen sie vor Inbetriebnahme die Übereinstimmung der netzspannung und -frequenz mit den auf dem typenschild angegebenen daten. spannungsabweichungen von + 6 % und – 10 % sind zulässig. die Maschine verfügt über eine anlaufstrombegrenzung die verhindert, dass flinke sicherungsautomaten unbeabsichtigt auslösen. -
Seite 7: Überlastungsschutz
Überlastungsschutz die Maschine ist zum schutz von Bediener, Motor und Bohrkrone mit einem mechanischen, elektronischen und thermischen Überlastungsschutz ausgerüstet. Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird mittels einer Rutschkupplung die Bohrspindel vom Motor entkoppelt. Elektronisch: Bei einer Überlastung erfolgt über die Elektronik eine selbständige abschaltung der Maschine. nach Entlastung und aus- und wiedereinschalten des geräteschalters kann normal weitergearbeitet werden. -
Seite 8: Geräusch / Vibration
12 Monaten. (nachweis durch Rechnung oder lieferschein). schäden, die auf natürliche abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das gerät unzerlegt an den lieferer oder einen RUko- Vertragswerkstatt gesandt wird. - Seite 9 gerätedarstellung RsH 1300 PRäzIsIonswERkzEUgE...
- Seite 10 Ersatzteilliste Pos. Bezeichnung artikel-nr. Menge anschlußleitung 2 x 1 mm² 6115001 Füllstück 6115002 Entstörkondensator 6115003 griffhälften, bearb. 6115004 kabelausführungsmuffe 6115005 Einbauschalter 6115006 Blechschraube HC 4,2 x 22 6115007 zugentlastungsschelle 6115008 Blechschraube HC 4,2 x 13 6115009 Blechschraube HC 4,8 x 45 6115010 getriebedichtung 6115011...
-
Seite 11: Konformitätserklärung
Verantwortung, dass dieses Produkt mit folgenden normen oder normativen dokumenten übereinstimmt: En 60 745, En 55 014, En 61 000 gemäß der Bestimmungen 2011/65/EU, 2004/108/Eg, 2006/42/Eg die Funktionsbeschreibung ist der Bedienanleitung zu entnehmen. Josef Ruppert / geschäftsführung RUko gmbH Präzisionswerkzeuge, Robert-Bosch-straße 7-11, d-71088 Holzgerlingen PRäzIsIonswERkzEUgE... - Seite 12 RUKO GmbH PRäzIsIonswERkzEUgE Robert-Bosch-straße 7– 11 Verkauf deutschland tel.: + 49 ( 0 ) 70 31 / 68 00 - 28 / 78 / 758 71088 Holzgerlingen Fax. + 49 ( 0 ) 70 31 / 68 00 - 24...
