BEdIEnUngsanlEItUng
RS120e - RS140e

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RUKO RS140e

Inhaltszusammenfassung für RUKO RS140e

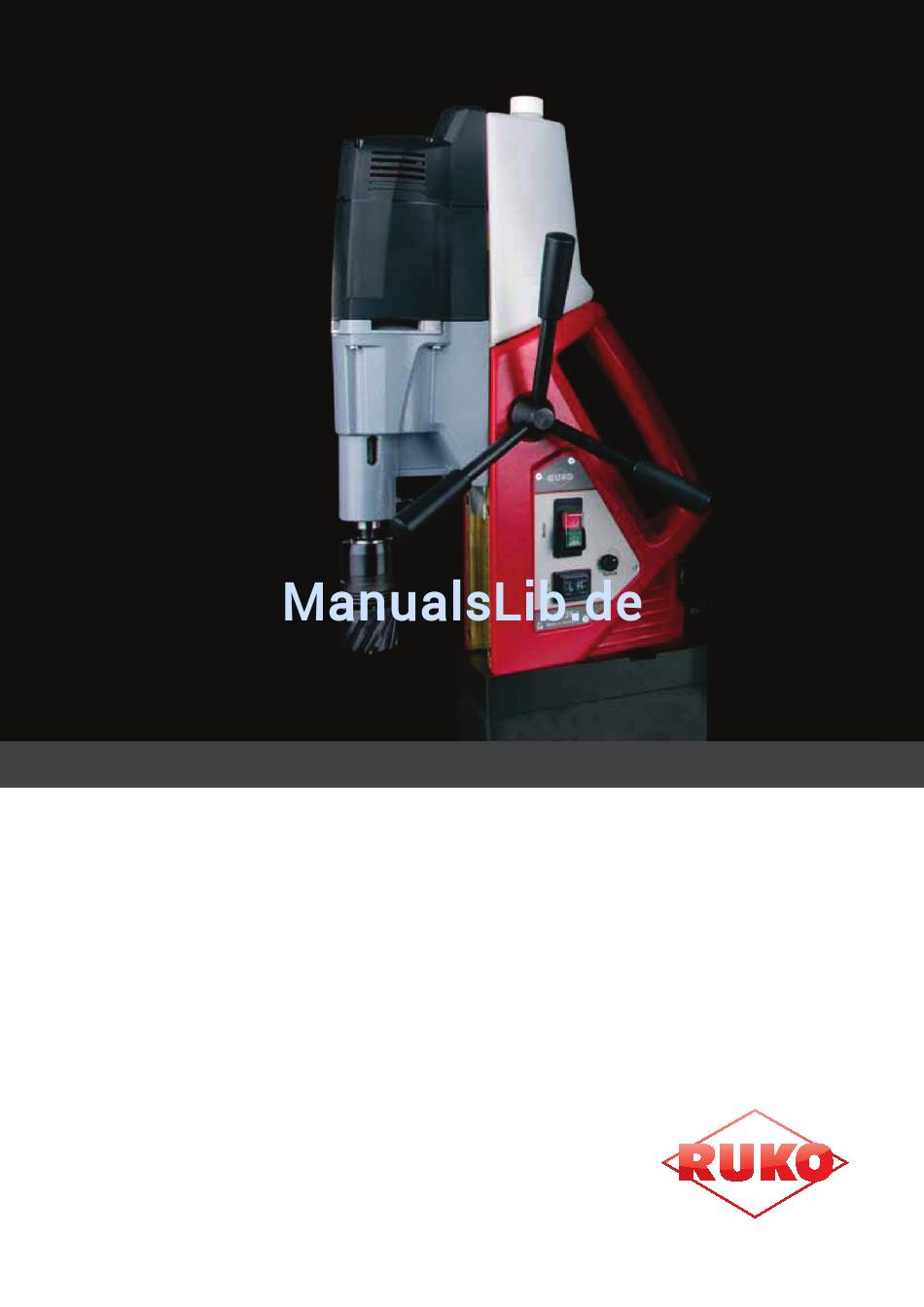

  • Seite 1 PREMIUMline PREMIUMline BEdIEnUngsanlEItUng RS120e - RS140e...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis seite technische daten sicherheitshinweise aufbau, Einsatz, wartung und Pflege Inbetriebnahme Bohrantrieb Rs 140e gerätedarstellung Bohrantrieb Rs 120 gerätedarstellung ständer Rs 120 gerätedarstellung Elektrik Rs 120 Ersatzteilliste Rs 120 11/12 gerätedarstellung Bohrantrieb Rs 125e gerätedarstellung ständer Rs 125e gerätedarstellung Elektrik Rs 125e Ersatzteilliste Rs 125e 15/16 gerätedarstellung Bohrantrieb Rs 126e...
  • Seite 3 Rechtshänder geeignet. Modellen Rs 125e + Rs 140e. die neuen RUko kunststoffkoffer mit trolley ermöglichen einen sicheren und leichten trans- port der Rs125e + Rs140e Maschinen. der trol- ley lässt sich mühelos in den koffer einklinken und auch wieder entfernen. PRäzIsIonswERkzEUgE...

  • Seite 4: Technische Daten

    technische daten Technische Daten RS120 RS125e RS126e Artikel. Nr. 108 0120 RS 108 0125 RS 108 0126 RS Magnetische Haftkraft: 18.000 n 18.000 n 13.000 n leistungsaufnahme: 1.200 watt 1.200 watt 1.200 watt gänge: 2 gang 2 gang 2 gang drehzahlen U/min: 250 / 450 U/min 100-250 / 180-450 U/min...
  • Seite 5 Rs120 Technische Daten RS130e RS140e Artikel. Nr. 108 0130 RS 108 0140 RS Magnetische Haftkraft: 18.000 n 18.000 n leistungsaufnahme: 1.840 watt 1.840 watt gänge: 2 gang 4 gang 40-120 / 70-180 / drehzahlen U/min: 40-120 / 160-450 U/min 160-450 / 300-700 U/min ...

  • Seite 6: Sicherheitshinweise

    aCHtUng: Unbedingt vor dem gebrauch der Maschine lesen die Magnetbohreinheiten dürfen nur für den bestimmungsgemäßen gebrauch eingesetzt werden. der Einsatz als Hubmagnet ist gefährlich und in jedem Fall unzulässig. zweckentfremdung bringt gefahr für Mensch und Maschine mit sich. Beachten sie weiter die folgenden sicherheitshinweise für Elektrowerkzeuge. ACHTUNG: Beim gebrauch von Elektrowerkzeugen sind zum schutz gegen elektrischen schlag, Verletzungs- und Brandgefahr, folgende grundsätz- liche sicherheitsmaßnahmen immer zu beachten.

  • Seite 7: Wartung Und Pflege

    Bohrantrieb präzise geführt. Ein leichtgängiger, gleichmäßiger Vorschub ist dadurch gewährleistet. der Bohrvorschub wird über die griffstangen manuell ausgeführt. Einsatz der Magnetbohreinheiten Rs120, Rs125e, Rs126e, Rs130e, Rs140e die Magnetbohreinheiten sind zum Bohren, Reiben und gewindeschneiden (bei Maschinen ohne Rechts-/linkslauf nur mit Umlenkadapter), auf werkstücken mit magnetischen Eigenschaften für jede arbeitsstellung, horizontal, vertikal und über kopf, konzipiert.

  • Seite 8: Inbetriebnahme

    / schmiermittelmenge verwendet wird und diese nicht in die Magnetbohreinheit gelangt. Magnetbohreinheiten sind nach Beendi- gung der arbeit liegend aufzubewahren, damit sich das getriebefett wieder gleichmäßig verteilt. Bohrantrieb Rs140e Funktion und wirkungsweise der Elektronik - Baugruppe die Elektronik hat im wesentlichen drei Hauptfunktionen zu erfüllen: 1.

  • Seite 9: Gerätedarstellung Bohrantrieb Rs120

    gerätedarstellung Bohrantrieb Rs120 2013 Toleranz nach Benennung Toleranzklasse Massstab Härte Datum Name 1: 2 ,5 All rights reserved. RS120 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel 06.02.2014 Weber erstellt the drawing nor to make it available for third Material Stand Änderung parties or to use it for different improper purposes.

  • Seite 10: Gerätedarstellung Ständer Rs120

    gerätedarstellung ständer Rs120 r RS gerätedarstellung Elektrik Rs120 ich! 2012 Benennung Teil-Nr. Toleranz nach Toleranzklasse Massstab Härte Datum Name 1: 4 All rights reserved. RS140/130/125/120 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel erstellt 06.02.2014 Weber the drawing nor to make it available for third Material...
  • Seite 11 ständer Rs120 Pos. Bezeichnung artikel- nr. Menge körper bearbeitet + Messingplatte 711 2 200 Federndes druckstück 711 4 007 Ritzelwelle 711 3 217 sterngriff mit gewindestange 711 4 003 lagerschale 711 3 212 sicherungsring 611 9 306 ausgleichsscheibe 611 9 813 gewindestift M5x12 611 9 004 zylinderschraube M5 x 10...
  • Seite 12 Bohrantrieb Rs120 Pos. Bezeichnung artikel- nr. Menge getriebegehäuse 711 2 008 t-stück 711 4 002 zylinderschraube M3x20 711 4 001 Federndes druckstück Ø 6 611 2 531 schaltknopf 711 2 006 Rillenkugellager 6203 2Rs 611 1 508 Paßscheibe 15/22x0,2 611 2 521 spindelrad 45 z.

  • Seite 13: Gerätedarstellung Bohrantrieb Rs125E

    gerätedarstellung Bohrantrieb Rs125e 2013 Toleranz nach Härte Benennung Name Toleranzklasse Massstab Datum 1: 2 ,5 All rights reserved. RS125e Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel 06.02.2014 Weber erstellt the drawing nor to make it available for third Material Stand Änderung parties or to use it for different improper purposes.

  • Seite 14: Gerätedarstellung Ständer Rs125E

    gerätedarstellung ständer Rs125e e für RS gerätedarstellung Elektrik Rs125e gleich! 2012 Toleranz nach Härte Benennung Teil-Nr. Datum Name Toleranzklasse Massstab 1: 4 All rights reserved. RS140/130/125/120 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel Weber erstellt 06.02.2014 the drawing nor to make it available for third...
  • Seite 15 ständer Rs125e Pos. Bezeichnung artikel- nr. Menge körper bearbeitet + Messingplatte 711 2 200 Federndes druckstück 711 4 007 Ritzelwelle 711 3 217 sterngriff mit gewindestange 711 4 003 lagerschale 711 3 212 sicherungsring 611 9 306 ausgleichsscheibe 611 9 813 gewindestift M5x12 611 9 004 zylinderschraube M5 x 10...
  • Seite 16 Bohrantrieb Rs125e Pos. Bezeichnung artikel- nr. Menge arbeitsspindel 711 2 012 Paßfeder a5x5x12 611 2 518 Rillenkugellager 6904 2Rs 611 2 529 anschluss kühlung 611 3 515 Pt-schraube 50x35 711 2 003 getriebegehäuse 711 2 008 t-stück 711 4 002 zylinderschraube M3x20 711 4 001 Federndes druckstück Ø...

  • Seite 17: Gerätedarstellung Bohrantrieb Rs126E

    gerätedarstellung Bohrantrieb Rs126e 2013 Toleranz nach Härte Benennung Name Toleranzklasse Massstab Datum 1: 2 ,5 All rights reserved. RS125e Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel 06.02.2014 Weber erstellt the drawing nor to make it available for third Material Stand Änderung parties or to use it for different improper purposes.

  • Seite 18: Gerätedarstellung Ständer Rs126E

    gerätedarstellung ständer Rs126e gerätedarstellung Elektrik Rs126e 2014 Toleranz nach Benennung Teil-Nr. Name Toleranzklasse Massstab Härte Datum 1: 3 ,3 All rights reserved. RS125el RS120l Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel Weber erstellt 07.05.2014 the drawing nor to make it available for third Material parties or to use it for different improper purposes.
  • Seite 19 ständer Rs126e Pos. Bezeichnung artikel- nr. Menge körper bearbeitet + Messingplatte 711 2 200 Federndes druckstück 711 4 007 Ritzelwelle 711 3 217 sterngriff mit gewindestange 711 4 003 lagerschale 711 3 212 sicherungsring 611 9 306 ausgleichsscheibe 611 9 813 gewindestift M5x12 611 9 004 zylinderschraube M5 x 10...
  • Seite 20 Bohrantrieb Rs126e Pos. Bezeichnung artikel- nr. Menge arbeitsspindel 711 2 012 Paßfeder a5x5x12 611 2 518 Rillenkugellager 6904 2Rs 611 2 529 anschluss kühlung 611 3 515 Pt-schraube 50x35 711 2 003 getriebegehäuse 711 2 008 t-stück 711 4 002 zylinderschraube M3x20 711 4 001 Federndes druckstück Ø...

  • Seite 21: Gerätedarstellung Bohrantrieb Rs130E

    gerätedarstellung Bohrantrieb Rs130e 2013 Benen Toleranz nach Toleranzklasse Härte Datum Name Massstab All rights reserved. 1: 3 ,3 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel erstellt 06.02.2014 Weber the drawing nor to make it available for third Material parties or to use it for different improper purposes.

  • Seite 22: Gerätedarstellung Ständer Rs130E

    gerätedarstellung ständer Rs130e ür RS gerätedarstellung Elektrik Rs130e eich! 2012 Toleranz nach Toleranzklasse Härte Benennung Teil-Nr. Datum Name Massstab 1: 4 All rights reserved. RS140/130/125/120 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel Weber erstellt 06.02.2014 the drawing nor to make it available for third Material...
  • Seite 23 ständer Rs130e Pos. Bezeichnung artikel- nr. Menge körper bearbeitet + Messingplatte 711 2 200 Federndes druckstück 711 4 007 Ritzelwelle 711 3 217 sterngriff mit gewindestange 711 4 003 lagerschale 711 3 212 sicherungsring 611 9 306 ausgleichsscheibe 611 9 813 gewindestift M5x12 611 9 004 zylinderschraube M5 x 10...
  • Seite 24 Bohrantrieb Rs130e Pos. Bezeichnung artikel- nr. Menge dichtscheibe 711 3 015 wellendichtring 34x55x9 711 3 017 arbeitsspindel 711 3 018 sicherungsring 55/2 711 3 016 Paßfeder B6x6x20 711 3 019 Rillenkugellager 6006 2Rs 611 3 540 anschluss kühlung 611 3 515 Pt-schraube 50x35 711 2 003 getriebegehäuse...

  • Seite 25: Gerätedarstellung Bohrantrieb Rs140E

    Bohrantrieb Rs140e 2013 Toleranz nach Benennung Toleranzklasse Massstab Härte Datum Name 1: 3 ,3 All rights reserved. RS140e Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel 06.02.2014 Weber erstellt the drawing nor to make it available for third Material parties or to use it for different improper purposes.

  • Seite 26: Gerätedarstellung Ständer Rs140E

    Rs140e ür RS gerätedarstellung Elektrik Rs140e eich! 2012 Toleranz nach Toleranzklasse Härte Benennung Teil-Nr. Datum Name Massstab 1: 4 All rights reserved. RS140/130/125/120 Without our consent it is not allowed to duplicate ISO 2768 T1 Mittel Weber erstellt 06.02.2014...
  • Seite 27 Rs140e Pos. Bezeichnung artikel- nr. Menge körper bearbeitet + Messingplatte 711 2 200 Federndes druckstück 711 4 007 Ritzelwelle 711 3 217 sterngriff mit gewindestange 711 4 003 lagerschale 711 3 212 sicherungsring 611 9 306 ausgleichsscheibe 611 9 813...
  • Seite 28 Bohrantrieb Rs140e Pos. Bezeichnung artikel- nr. Menge wellendichtring 34x55x9 711 3 017 arbeitsspindel 711 3 018 sicherungsring 55/2 7113016 Paßfeder B6x6x20 711 3 019 Rillenkugellager 6006 2Rs 611 3 540 anschluss kühlung 611 3 515 Pt-schraube 50x35 711 2 003 getriebegehäuse...

  • Seite 29: Schaltschema Rs 120, Rs 125E, Rs 126E, Rs 130E, Rs 140E

    schaltschema Rs10, Rs25e, Rs40e netz Netz / Net U < Bohrantrieb Bohrantrieb Haftmagnet Haftmagnet PRäzIsIonswERkzEUgE...

  • Seite 30: Gewährleistung

    Verwendung von artgerechten werkzeugen, original-zubehör und Ersatzteilen, d. h., bei aufrechterhaltung der technischen Einheit. weitere ansprüche sind ausgeschlossen, d. h. RUko haftet nicht für direkte oder indirekte Mängel- und Mängelfolgeschäden, Verluste oder kosten in Verbindung mit dem gebrauch oder der nichteinsetzbarkeit des gerätes für irgendeinen zweck.
  • Seite 31 PRäzIsIonswERkzEUgE...
  • Seite 32 RUKO GmbH PRäzIsIonswERkzEUgE Robert-Bosch-straße 7– 11 Verkauf deutschland tel.: + 49 ( 0 ) 70 31 / 68 00 - 28 / 78 / 758 71088 Holzgerlingen Fax. + 49 ( 0 ) 70 31 / 68 00 - 24...
