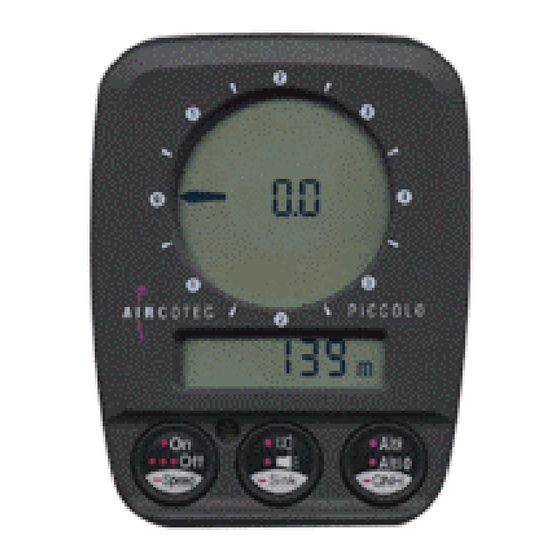

Aircotec Piccolo Standard und Piccolo Plus
Leistungsbeschreibung
Höhenmesser
Der Höhenmesser wird auf die Standort-Höhe über Meer eingestellt und misst diese
bis 8000 m. Höhengewinn oder -verlust kann über die zusätzliche temporäre Höhe
erfasst werden. Die Differenz muss nicht im Kopf errechnet werden, denn hierzu wird
während des Fluges die Höhenanzeige einfach auf 0 m gesetzt.
Variometer
Zur besseren Ablesbarkeit wird Steigen und Sinken sowohl durch einen Zeiger als
auch als Zahlenwert dargestellt. Der Anzeigenbereich umfasst +-20m/s, auch in der
Zeigerdarstellung. Der ganze Bereich wird dadurch abgedeckt, dass +-4 m/s die
Anzeige durch einen einzelnen Zeiger erfolgt, bei Werten zwischen 5 und 20 m/s
durch einen aufgespannten Sektor.
Steigton
Mit zunehmendem Steigen ändern sich Intervall und Tonfrequenz. Der Einsatzpunkt
des Steigtons (CS: Climbsound Start) wurde vom werk auf 0,1 m/s- Steigen
eingestellt. Es können zwei Intervall-Arten für den Steigton gewählt werden:
•
Intervall mit fixer Tonlänge und Pausenänderung
•
Intervall bei dem Ton und Pause gleich lang sind.
Die Akustik des PICCOLO ist so temperamentvoll wie Sie es wünschen. Sie haben
die Wahl zwischen einer schnelleren (meist bevorzugt von Drachenfliegern) und
einer langsameren Intervall-Geschwindigkeit (meist bevorzugt von
Gleitschirmfliegern).
Sinkton
Der Sinkton wird bei Bedarf eingeschaltet. Er vermittelt dem Piloten Veränderungen,
sowie das Ausmaß des Sinkens. Einsetzende Thermik und Abwindfelder können so
bereits im Ansatz frühzeitig erkannt werden:
•
Vergrößert sich das Sinken, so hört der Pilot einen HOCH-TIFF-Doppelton,
dessen Tief-Komponente mit zunehmendem Sinken länger wird.
•
Verringert sich das Sinken, so signalisiert dies das PICCOLO durch einen
TIEF-HOCH-Doppelton, dessen "Hoch" mit zunehmender Verringerung des
Sinkens kürzer wird. Beim Überschreiten der Null-Marke, wird diese Sinkton-
Variante durch den Steigton abgelöst. Das Fluggerät befindet sich im Steigen.
