Installation
10-Gigabit/Multi-Gigabit-Ethernet-Unmanaged-
Switch mit 5 oder 8 Ports und 1 SFP+-Port
Universal Pro Series XS505M und XS508M
Lieferumfang
•
Switch (XS505M oder XS508M)
•
Netzkabel (je nach Vertriebsland)
•
Rack-Montageset für Rack-Installation
•
Gummifüße
•
Installationsanleitung
Schritt 1: Schließen Sie die Geräte an.
Verbinden Sie einen Ethernet- oder den SFP-Port am Switch mit Ihrem
Router. Verbinden Sie die anderen Ports am Switch mit Netzwerkgeräten.

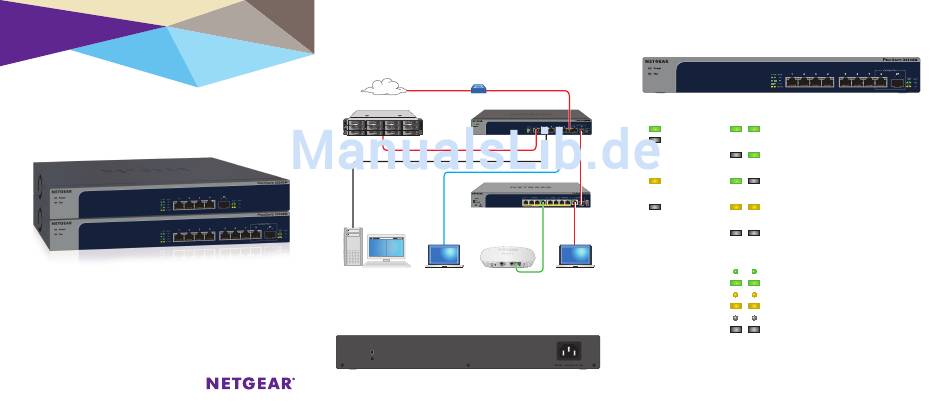

Beispielverbindungen
Internet
Netzwerkrouter
10G-Verbindung

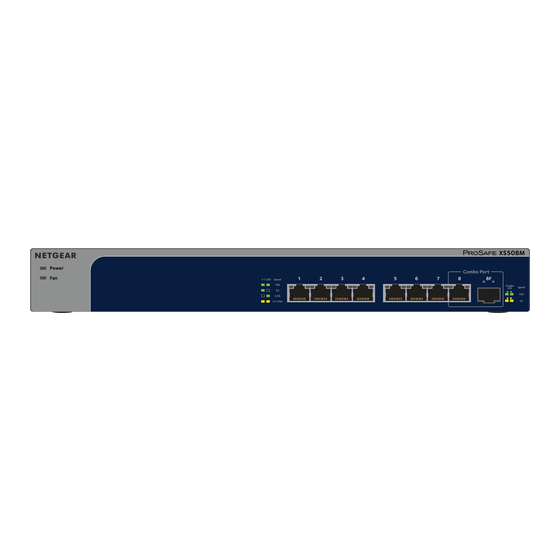

Switch XS508M
zum 10 G-NAS
Switch MS510TXPP
1G-Verbindung
2,5G-Verbindung
2,5G-PoE-Verbindung
zum Computer
zum 2,5 G-Gaming-
zum Access Point
Computer
WAC740
Schritt 2: Stellen Sie die Stromversorgung her.
Schritt 3: Überprüfen Sie den Status.
Power-LED
An
Aus
10G-Glasfaser-
verbindung zum
Switch
Lüfter-LED
Lüfter
überprüfen
Normal
10G-Verbindung zum
10G-Computer mit
einem Thunderbolt-Port
Hinweis:
Bei Modell XS508M ist Port 8 ein Combo-Port, mit dem Sie eine 1G- oder
10G-Verbindung am RJ-45-Ethernet-Port (mit einer „8" gekennzeichnet) oder am SFP+-Port
(mit „8F") einrichten können. Sie können die beiden Ports (8 und 8F) nicht gleichzeitig verwenden.
Ethernet-Port-LEDs für die Ports 1–4 (XS505M) und 1–7 (XS508M)
10G-Verbindung (beide Port-LEDs leuchten).
Das Blinken beider Port-LEDs deutet auf
Datenverkehrsaktivität hin.
5G-Verbindung (linke Port-LED ist aus, rechte Port-LED
leuchtet). Das Blinken der rechten Port-LED deutet auf
Datenverkehrsaktivität hin.
2,5G-Verbindung (linke Port-LED leuchtet, rechte Port-
LED ist aus). Das Blinken der linken Port-LED deutet auf
Datenverkehrsaktivität hin.
1G- oder 100-M-Verbindung (beide Port-LEDs
leuchten). Das Blinken beider Port-LEDs deutet auf
Datenverkehrsaktivität hin.
Keine Verbindung (beide Port-LEDs sind aus).
SFP-Port-LEDs (rund)
oder, für Port 8 (XS508M), Ethernet Port-LEDs (rechteckig)
10G-Verbindung (beide Port-LEDs leuchten). Das Blinken
beider Port-LEDs deutet auf Datenverkehrsaktivität hin.
1G-Verbindung (beide Port-LEDs leuchten). Das Blinken
beider Port-LEDs deutet auf Datenverkehrsaktivität hin.
Keine Verbindung (beide Port-LEDs sind aus).
