NETGEAR S3600 Serie Installationsanleitung

Installationsanleitung
S3600-Serie – 8-Port 10-Gigabit/Multi-Gigabit Ethernet Smart
Switch mit 2 SFP+-Anschlüssen
XS508TM
S3600-Serie – 16-Port 10-Gigabit/Multi-Gigabit Ethernet
Smart Switch mit 2 SFP+-Anschlüssen
XS516TM
Oktober 2024
Lieferumfang
• NETGEAR XS508TM oder XS516TM Switch
• Abnehmbares Netzkabel (je nach Region unterschiedlich)
• Rutschfeste Füße zur Aufstellung auf einer Tischplatte
• Rack-Befestigungsset
• Wandbefestigungsset
• Installationsanleitung
HINWEIS: Weitere Informationen zur Installation und Befestigung des Switches finden Sie im NETGEAR Download Center
unter netgear.com/de/support/download/ . Geben Sie die Modellnummer ein, um auf das Benutzerhandbuch
zuzugreifen.

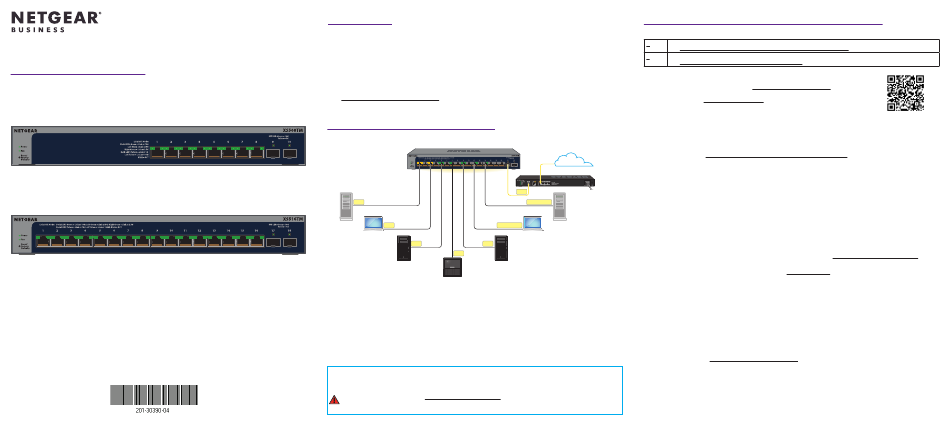

Schritt 1: Anschließen des Switches
Beispielverbindungen
XS516TM
1G 1G-Workstation
1G-Laptop
1G 2.5G/5G/10G
10G 10G
10G-Server
5G
5G-Speicher
1. Schließen Sie die Geräte an die RJ-45-Anschlüsse (XS508-Anschlüsse 1–8 oder XS516-Anschlüsse 1-16) an der Vorderseite des
Switches an.
Verwenden Sie Netzwerkkabel der Kategorie 5e (Cat 5e) mit RJ-45-Steckern, um Netzwerkverbindungen mit 1G, 2,5G und 5G
herzustellen. Verwenden Sie Netzwerkkabel der Kategorie 6a (Cat 6a) oder höher mit RJ-45-Steckern für 10G-Verbindungen.
2. Verbinden Sie einen Anschluss am Switch mit einem Netzwerk, das über einen DHCP-Server, wie beispielsweise einen Router, verfügt.
HINWEIS: Für kleine Büro- und Heimbüronetzwerke verbinden Sie den Switch mit dem LAN-Anschluss eines Routers, der
wiederum mit einem Modem verbunden ist, oder mit einem Gateway.
Um einen SFP-Anschluss zu verwenden, müssen Sie ein SFP-Transceiver-Modul einfügen, das Sie bei NETGEAR kaufen können.
3. Schalten Sie den Switch ein und warten Sie zwei Minuten.
Wenn Sie den Switch mit einem Netzwerk mit DHCP-Server verbunden haben, wird dem Switch automatisch eine neue IP-Adresse
zugewiesen. (Standardmäßig ist die IP-Adresse des Switches 192.168.0.239.)
Dieser Switch ist ausschließlich für den Einsatz in Innenräumen gedacht. Wenn Sie eine Verbindung zu einem Gerät im Außenbereich
herstellen möchten, muss das Gerät im Freien ordnungsgemäß geerdet und gegen Überspannung geschützt sein. Außerdem müssen
Sie ein Netzwerküberspannungsschutzgerät zwischen dem Switch und dem Gerät im Außenbereich installieren. Andernfalls kann der
Switch beschädigt werden.
WARNUNG: Lesen Sie sich unter kb.netgear.com/de/000057103 die Informationen zur Sicherheit und
Garantie durch, bevor Sie diesen Switch an Kabel oder Geräte im Außenbereich anschließen.
Schritt 2: Erkennung und Verwaltung des Switches
Verwenden Sie eine der Methoden in dieser Tabelle, um auf den Switch zuzugreifen und ihn zu verwalten:
A NETGEAR Erkennungstool und lokale Standalone-Verwaltung:
Siehe A. Erkennung des Switches mit NETGEAR Erkennungstool und Verwaltung über Geräte-UI
B NETGEAR Insight Cloud-Portal oder NETGEAR Insight App-Remote-Verwaltung:
Siehe B. Erkennung und Verwaltung des Switches mit NETGEAR Insight
HINWEIS: Weitere Informationen finden Sie in den Anweisungen im Benutzerhandbuch. Sie können das
Handbuch vom NETGEAR Download Center unter netgear.com/de/support/download/ herunterladen. Den
QR-Code für das NETGEAR Download-Center finden Sie rechts. Weitere Informationen zur Verwendung
von Insight finden Sie unter kb.netgear.com/000044336.
A. Erkennung des Switches mit NETGEAR Erkennungstool und Verwaltung
über Geräte-UI
Mit dem NETGEAR Erkennungstool (NDT) können Sie die IP-Adresse des Switches in Ihrem Netzwerk von einem Computer
mit Mac- oder Windows aus ermitteln, der mit demselben Netzwerk wie der Switch verbunden ist. Um dieses Tool herun-
terzuladen, besuchen Sie netgear.de/support/product/netgear-switch-discovery-tool.
Internet
Sie können den Switch als Plug-and-Play-Gerät verwenden oder die Einstellungen ändern, indem Sie sich bei der
Benutzeroberfläche des Geräts (UI) anmelden.
PR60X-Router
1. Starten Sie einen Webbrowser auf einem Computer oder Tablet, der mit demselben Netzwerk verbunden ist wie Ihr
Switch. Sie können eine kabelgebundene oder eine WLAN-Verbindung verwenden.
10G
2. Geben Sie in das Adressenfeld Ihres Webbrowsers die IP-Adresse des Switches ein, die Sie über das
NETGEAR Erkennungstool herausgefunden haben.
2.5G/5G/10G 2,5G/5G/10G-Workstation
Wenn der Switch mit dem Internet verbunden ist, wird die Seite „Registrieren Sie sich, um Ihre Garantie zu aktivieren"
angezeigt. Wenn Sie den Switch jedoch bereits mithilfe der NETGEAR Insight App registriert haben, wird die
Anmeldeseite der Geräte-Benutzeroberfläche angezeigt, und Sie können mit Schritt 4 fortfahren.
2,5G/5G/10G-Laptop
3. Wenn Sie den Switch noch nicht mithilfe der NETGEAR Insight App registriert haben, klicken Sie auf eine der
folgenden Schaltflächen:
Register Your Device (Ihr Gerät registrieren): Diese Schaltfläche wird angezeigt, wenn der Switch mit dem
•
Internet verbunden ist. Sie können den Switch registrieren und die Garantie aktivieren. Weitere Informationen zu
den vielen Vorteilen der Registrierung Ihres Switches finden Sie unter www.netgear.com/de/why-register/.
• Enter Registration Key (Registrierungsschlüssel eingeben): Wenn Sie einen Registrierungsschlüssel erhalten
haben, z. B. indem Sie den Switch auf der Website MyNETGEAR.com registriert haben, können Sie den Schlüssel
eingeben und sich dann bei der Geräte-Benutzeroberfläche anmelden.
• Skip Registration and Access the UI (Registrierung überspringen und auf die Benutzeroberfläche zugreifen): Die
Registrierung ist nicht verpflichtend, wir empfehlen sie jedoch dringend. Wenn Sie den Switch nicht innerhalb von
30 Tagen nach dem Kauf registrieren, kann sich dies auf Ihren Garantieanspruch auswirken.
4. Geben Sie bei entsprechender Aufforderung das standardmäßige Administratorpasswort für das Gerät ein (password)
und klicken Sie auf die Schaltfläche Login (Anmelden).
5. Wenn die Seite „Standardpasswort ändern" angezeigt wird, geben Sie ein neues Administratorpasswort für das Gerät
an und bestätigen Sie es. Klicken Sie dann auf Submit (Senden) und melden Sie sich erneut mit Ihrem neuen Passwort
an.
Die Seite Systeminformationen wird angezeigt. Sie können den Switch jetzt konfigurieren. Weitere Informationen
zur Konfiguration des Switches über die Geräte-Benutzeroberfläche finden Sie im Benutzerhandbuch, das Sie hier
herunterladen können netgear.com/de/support/download/, nachdem Sie Ihre Modellnummer eingegeben haben.
