BEDIENUNGSANLEITUNG
LIFT – HIGHTECH IN BEWEGUNG
Sehr geehrter Kunde,
vielen Dank für den Erwerb unseres LIFT Steckdosenturms für Schreibtische, Schulungsräume,
Konferenztische oder Küchen. LIFT ist die rundum funktionelle Kombination von anspruchsvollem
Design und präziser Mechanik. Nachfolgend möchten wir Ihnen die einfachen Montageschritte
darstellen.
Ihre Bachmann GmbH & Co. KG

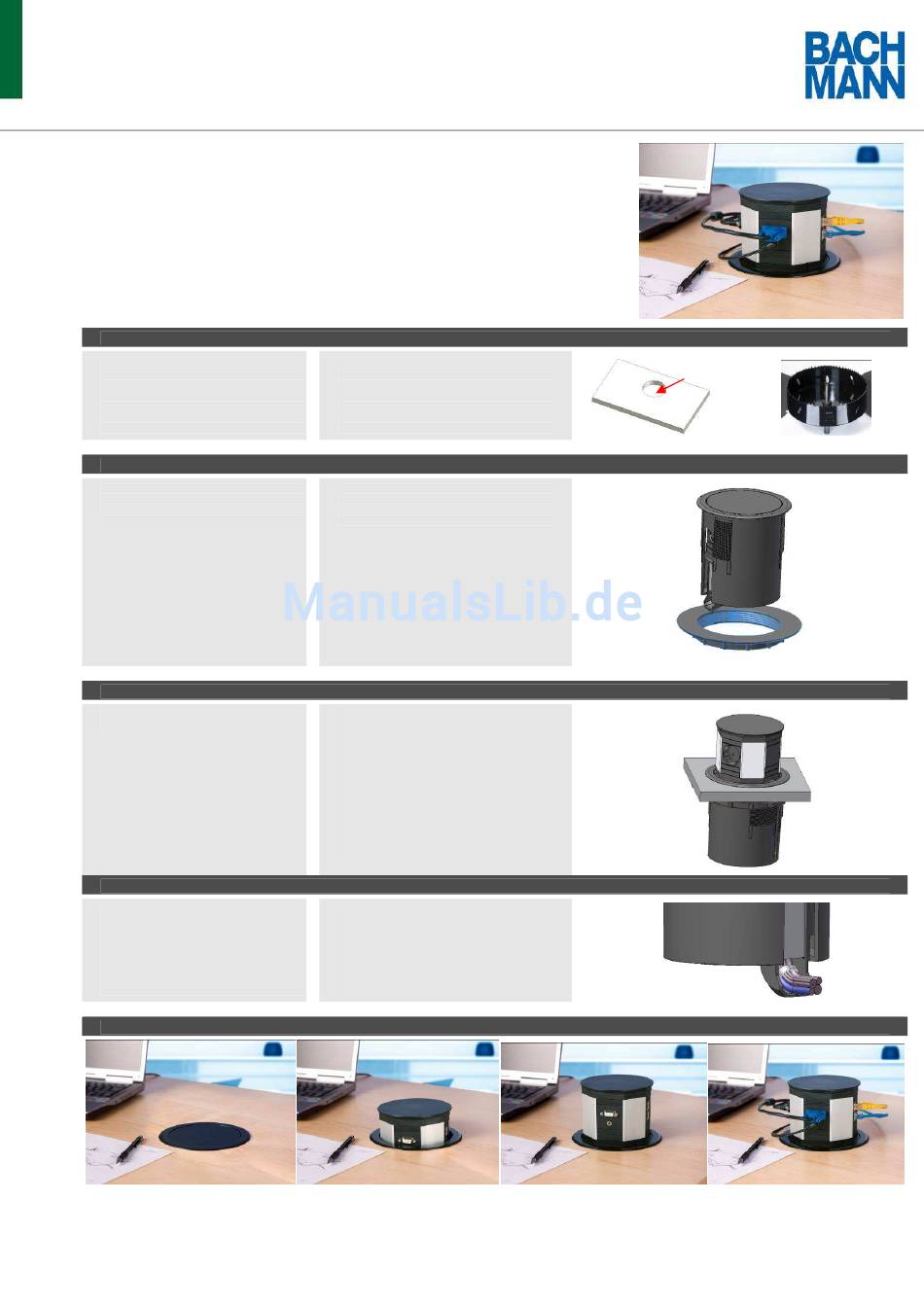

Maße der LIFT und 1 Montageschritt
LIFT Abmessungen:
Einbaumaß: ....................................Ø 140mm
Einbautiefe: ................................. ca. 195mm
Plattenstärke: ................................. ab 10mm
2 Montageschritt
Packen Sie den LIFT Steckdosenturm sorgfältig
aus der Verpackung um Kratzer an der
Oberfläche zu vermeiden.
3 Montageschritt
Schrauben Sie den Schraubring auf das
Gehäuse.
Anschluss
In der Regel werden die LIFT Steckdosentürme
mit fest angeschlossener Leitung ausgeliefert.
Die Leitungen sind am Ausgang aus dem
Steckdosenturm zugentlastet. Eine Kabelführung
unterhalb der Tischplatte kann mittels
unterschiedlicher Bachmann Kabelführungs-
systeme erfolgen (siehe Katalog).
Funktion LIFT
Bedienungsanleitung LIFT DE-EN_Rev. 01
Technische Änderungen, Druckfehler und Irrtümer vorbehalten !
Für den Einbau des LIFT Steckdosenturms ist
zunächst notwendig ein rundes Loch an der
gewünschten Position in der Tischplatte
vorzunehmen. Das Loch sollte ein Durchmesser von
140mm haben. Für die Bohrung kann eine
passende Lochsäge zusätzlich bestellt werden
(Artikelnr. 904.900).
Stecken Sie anschliessend den Steckdosenturm in
das entsprechende Loch in die Tischplatte.
Die Leitungen werden dabei zuerst durch das Loch
geführt.
Beachten Sie bitte, dass der Schraubring am
Gewinde des Gehäuses nicht verkantet und somit
schräg aufgeschraubt wird. Schrauben Sie den
Schraubring soweit die Tischplattenstärke erlaubt
ohne jedoch das Gewinde zu überdrehen.
Um den Turm zu benützen drücken Sie leicht auf
den inneren Deckel bis zum Anschlag.
Der Steckdosenturm fährt automatisch raus. Sobald
der Steckdosenturm nicht mehr benötigt wird,
stecken Sie bitte alle eingesteckten Stecker aus und
drücken Sie den inneren Deckel nach unten bis zum
Anschlag. Der Steckdosenturm verrastet und bleibt
bündig zum äusseren Ring geschlossen
Die Anschlussleitungen sind in der Regel bereits mit
Stecker / Steckverbindungen versehen. Schliessen
Sie diese Leitungen an die dafür vorgesehene
Anschlüsse an.
Hinweis:
Installationen im Hauptstromnetz dürfen nur durch
Fachpersonal vorgenommen werden !
Seite 1 von 2
Ø = 140 mm
