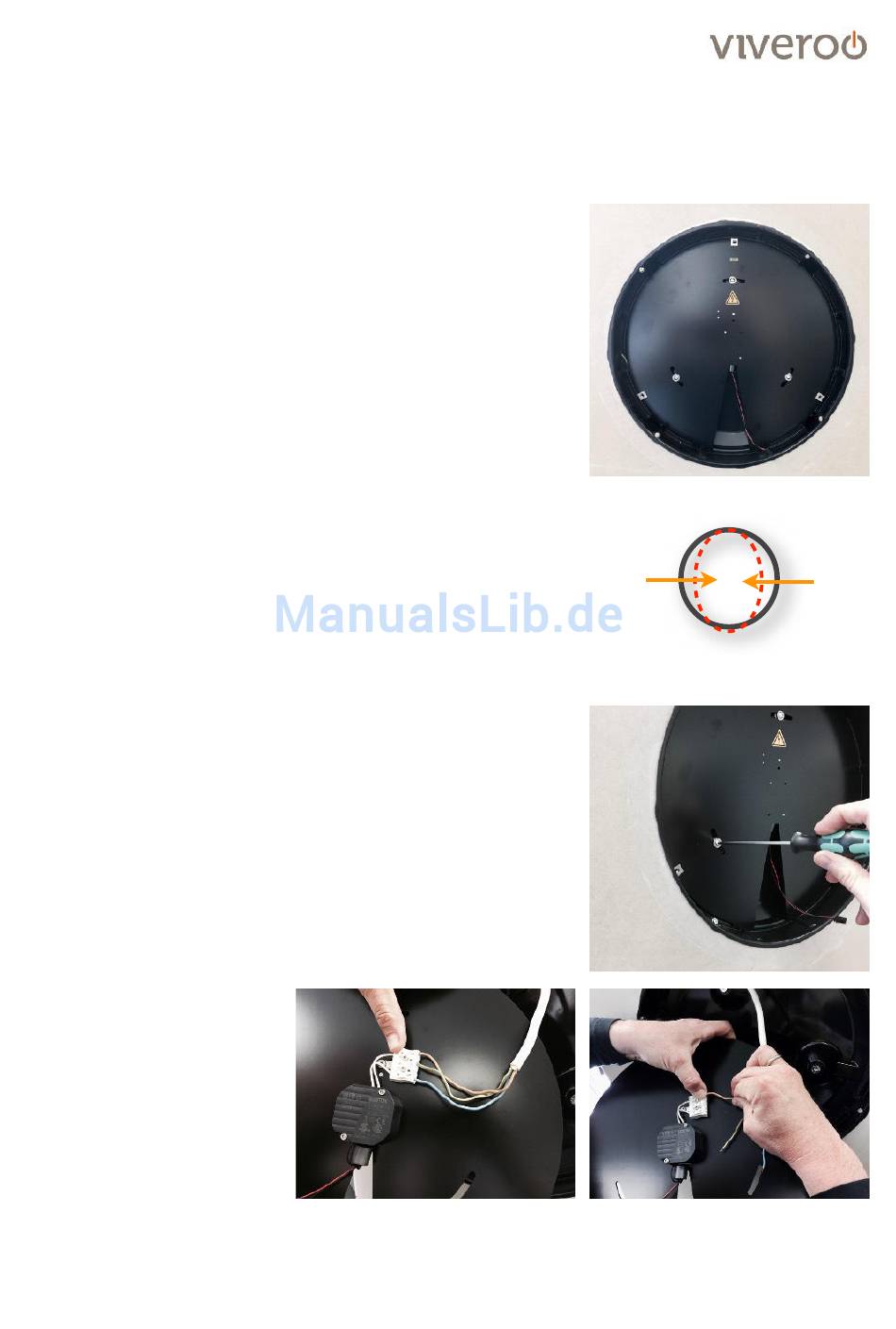

Montage UPD
Bringen Sie in die Wand eine kreisrunde Öffnung mit einem
Schritt 1
Durchmesser von 363 bis 365 mm ein. Eine Einbautiefe von
ca. 70 mm ist sicherzustellen.
Schritt 2
Setzen Sie die Unterputz-Hohlwanddose mit vormontierter
Drehscheibe in die Wandöffnung ein. Führen Sie dabei das
Netzspannungskabel mit einer Länge von 20-25cm durch das
Kabelloch. Die Wasserwaage zeigt Ihnen die Position "OBEN" an
(12-Uhr-Position). Richten Sie die Unterputz-Hohlwanddose
nach der Wasserwaage aus (in einem späteren Schritt kann die
Feinjustage vorgenommen werden).
! WICHTIG: Bei Einbau der Unterputz-Hohlwanddose ist auf
einen verformungsfreien Einbau zu achten. Verwenden Sie
keine quellenden Montagemittel, die eine Verformung erwirken.
! WICHTIG: Achten Sie beim Einbau darauf, dass die Unterputz-
Hohlwanddose parallel zur Oberfläche befestigt wird - also
nicht verschoben in der Wand sitzt.
! ACHTUNG: Achten Sie darauf, dass das Netzspannungskabel
während der gesamten Dauer der Montage spannungsfrei ist
und ein versehentliches Einschalten ausgeschlossen ist.
Lösen Sie die 3 Befestigungsschrauben des Drehtellers und
Schritt 3
entnehmen Sie diesen. Verbinden Sie jetzt das Netz-
spannungskabel mit der 3-poligen Geräteanschlussklemme
(L, N, PE).
Verformung der UPD
Montageanleitung MontageSet Inwall für loop, Seite von
4
