Inhaltszusammenfassung für viveroo loop

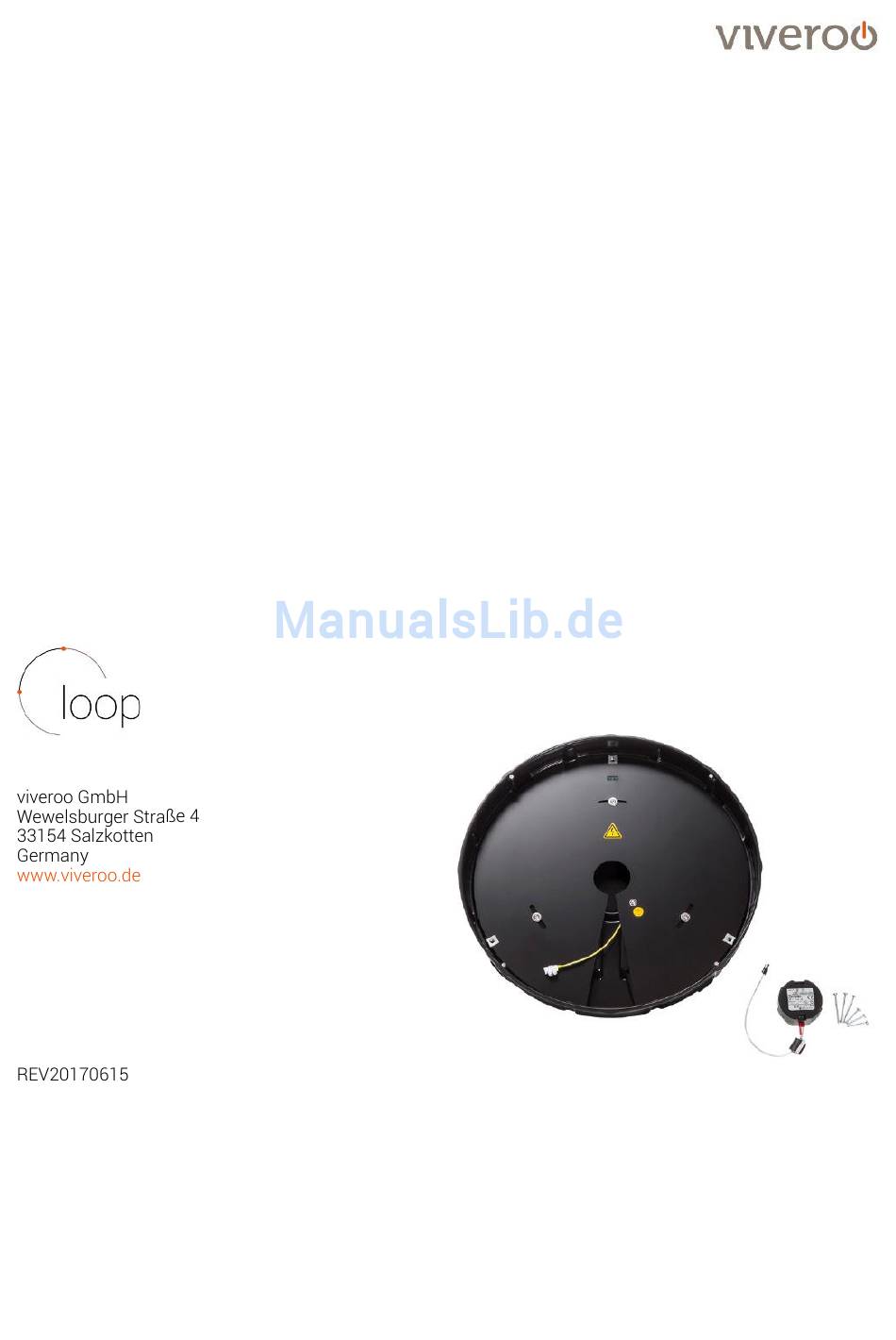

- Seite 1 Montageanleitung MontageSet Inwall für loop...
-
Seite 2: Sicherheitshinweise
Aderendhülse verwendet werden. Wenn anzunehmen ist, dass der gefahrlose Betrieb nicht mehr möglich ist, so ist das loop unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn die Funktionen des loops eingeschränkt oder blockiert bzw. -
Seite 3: Technische Daten
Anschlusskabel (inkl. separater Gebrauchs- und Montageanleitung) - Befestigungsschrauben-Set (zum Befestigen des loops) mit verschiedenen Schraubenlängen (siehe Kapitel „Montage“) Das loop darf ausschließlich in Verbindung mit einem loop- Kompatibilität MontageSet verwendet werden. Inbetriebnahme ohne eines dieser MontageSets führt zum Verlust von Garantie und Gewährleistung. - Seite 4 Dauer der Montage spannungsfrei ist und ein versehentliches Einschalten ausgeschlossen ist. Lösen Sie die 3 Befestigungsschrauben des Drehtellers und Schritt 3 entnehmen Sie diesen. Verbinden Sie jetzt das Netz- spannungskabel mit der 3-poligen Geräteanschlussklemme (L, N, PE). Montageanleitung MontageSet Inwall für loop, Seite von...
- Seite 5 Montage UPD Setzen Sie den Drehteller wieder ein. Achten Sie darauf, dass Schritt 4 das loop-Anschlusskabel nach vorne durch die Öffnung im Drehteller geführt wird. Befestigen Sie den Drehteller mit 3 Schrauben und achten Sie jetzt auf eine exakte Winkelausrichtung über die Wasserwaage! !! ACHTUNG: Achten Sie darauf, dass keine Kabel zwischen Unterputz-Hohlwanddose und Drehteller eingequetscht werden.
- Seite 6 Einbau- und Fräsmaße loop Einbaumaße und Abmessungen für den Einbau in Mauerwerk, Beton und Hohlwand (inkl. Unterputz-Hohlwanddose), Maße in mm Montageanleitung Inwall Seite von...
- Seite 7 Einbau- und Fräsmaße loop Fräsmaße für den Einbau in Mauerwerk, Beton und Hohlwand (für Unterputzdose), Maße in mm Montageanleitung Inwall Seite von...
