Cool Expert MIC QKL e3 Montageanleitung

LON-Bus Installationsvorschriften
LON-Netzwerk komplett inklusive notwendigem Abschlußwiderstand für FTT
Netzwerk installieren.
Achtung: Beim Abschlusswiderstand für FTT Netzwerke handelt es sich
um ein spezielles RC-Netzwerk, ein einfacher ohmscher Widerstand ist
nicht geeignet und stört die Buskommunikation.
LON-Knoten im Netzwerk anmelden: Durch Trennung und Einschaltung der
Stromversorgung, oder durch Auswahl des dafür vorgesehenen Menüpunkts im
jeweiligen Multifunktionsregler, wird eine Servicepin-Meldung auf den
angeschlossenen LON-Bus gesendet, durch die der Knoten von
entsprechender Systemintegrationssoftware oder dem MIC EEC-Datenlogger
erkannt und installiert werden kann.
A B A
MIC QKL MIC QKL
LON Modul LON Modul
Bild 4: Anschluss Schaltbild MIC QKL mini Lon Modul (FTT 10A)
Hinweise:
Als Busleitung nur verdrilltes, abgeschirmtes Kabel verwenden.
LON-Bus über jeweils verdrillte Adernpaare anschließen.
Der Schirm der Busleitung ist beiderseitig im Schaltschrank zu erden.
Der Abschlußwiderstand (Terminator) für das LON-Netzwerk ist unter der
Art.Nr.:40231 bei Cool Expert erhältlich.
Abschlußwiderstand
Leitungsführung
An beliebiger Stelle
Beliebig
mit einer Impendanz
Linie
(max. Stichleitung
mit einer Impendanz
< 3 m)
Hinweis:
Weitere Leitungslängen, Kabelspezifikationen und Topologien von LON-Netzen
gemäß der geltenden Echelon® Richtlinien.
B
Abschlußwiderstand für
FTT Netzwerke (Terminator)
Leitungslänge
(Terminator)
Kabelgesamtlänge
< 450 m
Knotenentfernung
von 52,3 Ohm
< 250 m
An jedem Ende
Kabelgesamtlänge
< 900 m
von 105 Ohm
Cool Expert GmbH
weitere
LON-Knoten
Besenacker 14
D-35108 Allendorf (Eder)
v2.0-de
Diese Montageanleitung enthält einen kurzen Überblick über die
Installation des MIC QKL LON Moduls. Vor der Installation des Moduls
muss diese Montageanleitung gelesen werden. Die Inhalte müssen
verstanden sein. Bei weiteren Fragen ist das Handbuch des MIC QKL
e3 bzw. MIC QKL mini 2 Multifunktionsreglers heranzuziehen.
Der Anschluss und die Montage des MIC QKL LON Moduls sowie des
Multifunktionsreglers darf nur durch eine Elektrofachkraft erfolgen, die
gleichermaßen im Kältehandwerk sachkundig ist. Die nationalen
Vorschriften und jeweils gültigen Sicherheitsbestimmungen sind zu
beachten. Eingriffe und Veränderungen am Multifunktionsregler oder
am MIC QKL LON Modul führen zum Erlöschen des Garantie-
anspruchs.
Bei Fragen zur Installation, Anwendung und Bedienung wenden Sie
sich bitte an den Cool Expert Kundendienst.

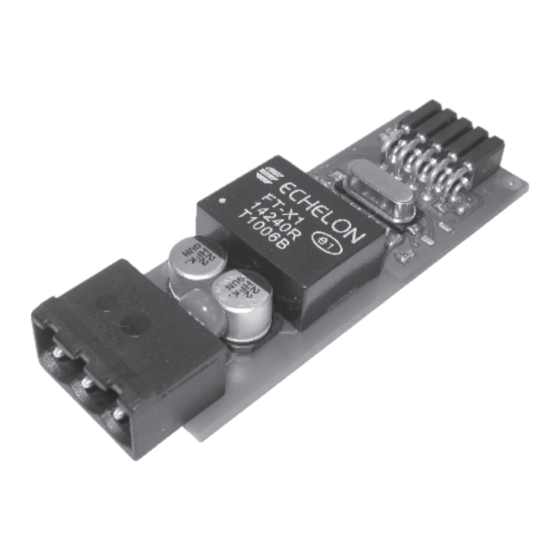

MIC QKL
LON Modul
Zum Nutzen des Kunden
im Einklang mit der Umwelt
Tel. +49 (0) 6452 9290 0
Fax +49 (0) 6452 9290 290
e-mail info@cool-expert.de
Internet www.cool-expert.de
Montageanleitung
