MDT Technologies SCN-WS3HW.01 Betriebsanleitung Seite 2

Montage und Anschluß Wetterstation - Installation Weather Station

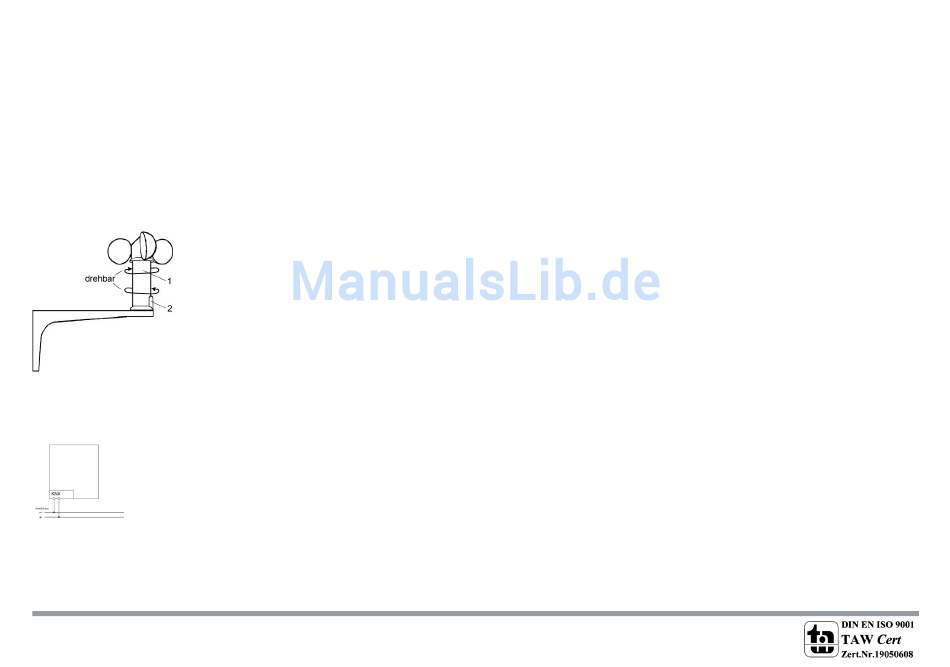

1. Montieren Sie die Wetterstation an Wand oder Mast.
Place the Weather Station on wall or pole.
Freies Sichtfeld nach Süden, Westen und Osten sicherstellen.
Make shure to have free sight field to south, west and east.
Durch Drehen (1) richten Sie die Wetterstation mit der Nase (2) genau nach Süden aus.
Turn (1) the Weather Station that the nose (2) is exactly adjusted to south.
Achten Sie darauf die Wetterstation nicht im Schatten/Windschatten von ausgefahrenen Sonnenschutzanlagen zu montieren
Make shure that the Weather Station is not installed in the shadow/slipstream of any sunblind constructions.
2. Entfernen Sie die Isolation des Kabels und schließen Sie die Wetterstation am KNX Bus an (Rot=plus, Schwarz=minus)
Dismantle the cable and connect the Weather Station Module to the KNX bus. (Red=plus Black=minus)
3. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
Anschlußbeispiel SCN-WS3HW.01 - Exemplary circuit diagram SCN-WS3HW.01
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0217
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Beschreibung Wetterstation - Description Weather Station
Wetterstation Home:
• 3 Sonnenschutzkanäle für Jalousie- /Rollladensteuerung
• Sonnenschutz für bis zu 3 Fassaden
• Umfangreiche Fassadensteuerung mit 2 Schaltschwellen und Einlernfunktion
• Zentrale Rollladensteuerung Auf/Ab über Dämmerungswert (mit Zeitverzögerung)
• Helligkeitswerte für Ost, Süd, West, Dämmerung
• Generiert ein Tag/Nacht Objekt
• Windgeschwindigkeit, Windalarm, Temperaturmessung
• Geeignet zur Fassadensteuerung im privaten Bereich
• Wand- oder Mastmontage, 5m Busanschlusskabel
• Keine zusätzliche Spannungsversorgung erforderlich
• Integrierter Busankoppler
• 3 Jahre Produktgarantie
Wetter Station Home:
• 3 channels for sun protection to control blind/shutter
• Sun protection up to 3 facades
• Offers wide functions to control facades (2 switching treshold, teach in function)
• Central shutter control for Up/Down via brightness value (with time delay)
• Brightness value for east, south, west, twilight
• Generates a day/night object
• Wind speed value, alarm if wind speed exceeds limit, temperature value
• Suited to control facades at home
• Installation on wall or pole, 5m connection cable
• No additional power supply required
• Integrated bus coupling unit
• 3 years warranty
Inbetriebnahme Wetterstation - Commissioning Weather Station
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETSerstellen.
Assign the physical address and set parameters with the ETS
2. Laden Sie die Physikalische Addresse und das Applikationsprogramm in das Logikmodul.
Betätigen Sie den Programmiertaster (Reedkontakt) mit einem Magneten wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Logic Module.
After request press programming button (reedcontact) by using a magnet.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
