Description - Seemann sub SL 21-101 Gebrauchsanleitung

6. 2. Stufe
2nd stage
SL 101
Artikel Nr.:
Article No.:
51115
Beschreibung
Art: Lungenautomat, 2. Stufe
Type: SL 101
Prinzip: Downstream, Venturi unterstützt
Materialien
Gehäuse: Polyamide, verstärkt
Membran: Silikon
Ausatemventil: Gummi
Mundstück: Silikon
Ventilsitz: NBR, Nitrilkautschuk
Technische Daten
Mitteldruck: 10.0 - 10.5 bar
Lieferleistung: ca. 1000 l/min
Atemphysiologische Kennwerte
nach EN 250
Gewicht: 0.225 kg, ohne Schlauch
Empfohlene maximale Tauchtiefe: 50 m
Kennzeichnung: Serien-Nr., EG-Zeichen

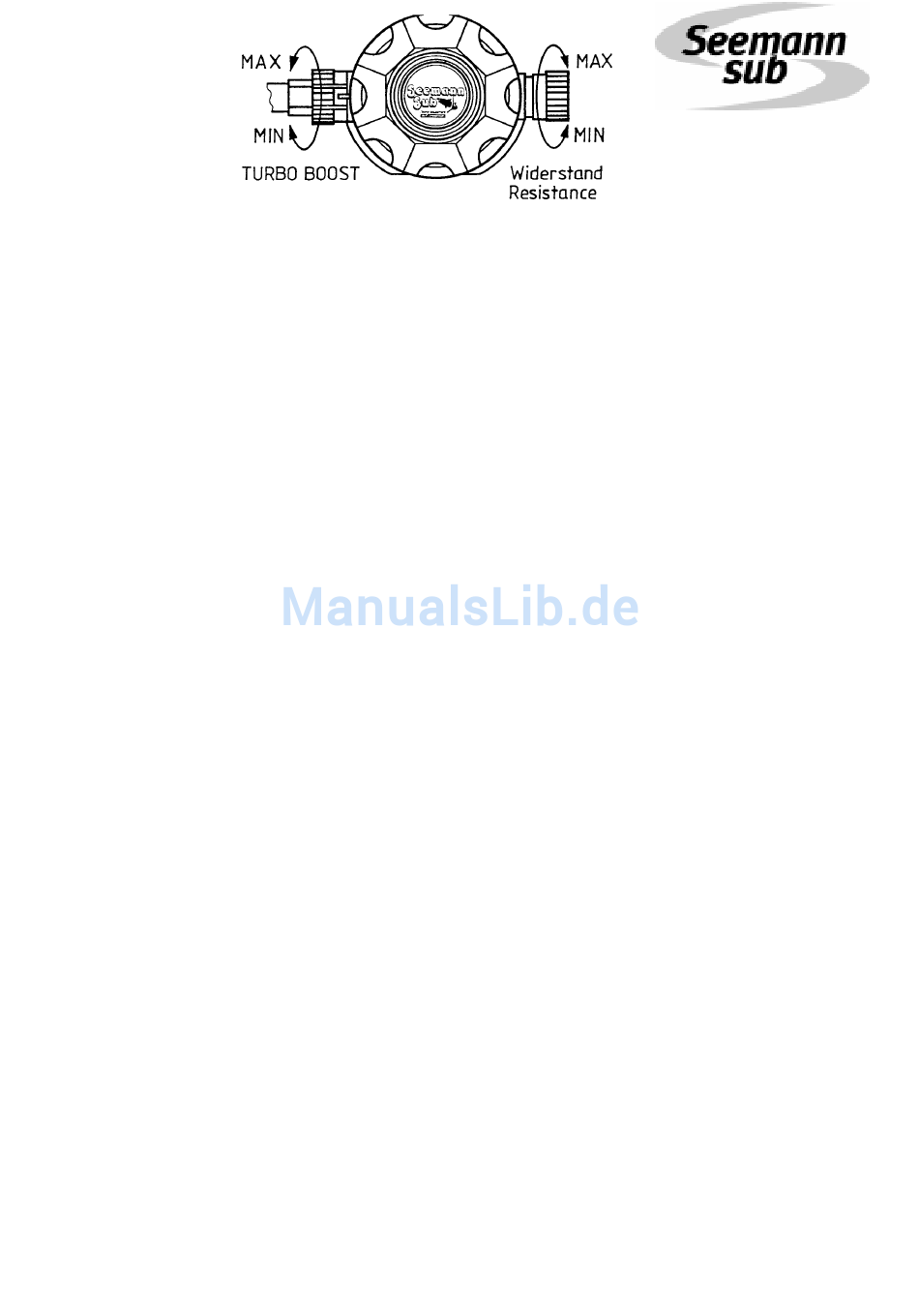

Besondere Merkmale:
Regulierbarer Einatemwiderstand
(Sensitivity)
Der Einstellknopf hierzu ist gegenüber
dem Schlauchanschluß angebracht.
Drehen im Uhrzeigersinn, nach rechts:
maximaler Widerstand
Drehen gegen Uhrzeigersinn, nach links:
minimaler Widerstand
Regulierbare Venturi-Unterstützung für
Luftstrom-Verstärkung (Turbo Boost)
Der Einstellknopf hierzu ist am
Schlauchanschluß angebracht.
Dehen im Uhrzeigersinn, nach rechts:
minimale Verstärkung (Turbo Boost)
Drehen gegen Uhrzeigersinn, nach links:
maximale Verstärkung (Turbo Boost)
SEEMANN SUB 830 L 051

Description

Kind:
Type:
Principle:
Materials
Housing:
Diaphragm:
Exhaust valve:
Mouthpiece:
Valve seat::
Technical Data
Medium pressure: 10.0 - 10.5 bar
Flow rate:
Characteristic respiratory
physiological values as per EN 250
Weight: 0.225 kg , without hose
Recommended max. dive depth: 50 m
Marking: Serial No., CE marking
Special features:
Adjustable inhalation resistance
(Sensitivity)
The adjusting knob hereto is attached
opposite the hose connection.
Turning clockwise, to the right:
maximum resistance
Turning counter clockwise, to the left:
minimum resistance
Adjustable venturi assistance for airflow
boost (Turbo Boost)
The adjusting knob hereto is attached
at the hose connection.
Turning clockwise, to the right:
minimum Turbo Boost
Turning counter clockwise, to the left:
maximum Turbo Boost
08/98 IBHM
Demand regulator, 2nd stage
SL 101
Downstream, Venturi assisted
Polyamide, reinforced
Silicone
Rubber
Silicone
NBR, Nitrile
approx. 1000 l/min
Seite / Page 9
