ALFRA AHP-L Bedienungsanleitung
Elektrische hydraulikpumpe
Verwandte Anleitungen für ALFRA AHP-L
Inhaltszusammenfassung für ALFRA AHP-L
- Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Instrukcja obsługi - tłumaczenie ALFRA Hydraulikpumpe AHP-L Elektrische Hydraulikpumpe Electric Hydraulic Pump Pompe hydraulique électrique Elekrohydrauliczna pompa Art.-Nr. 23190 / Prod.-No. 23190 / N° de produit 23190 / Artykuł nr. 23190...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise, Bestimmungsgemäße Verwendung Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme Positionierung der Pumpe während des Betriebes, Ölwechsel Wartung und Inspektion Fehleranalyse EG-Konformitätserklärung Explosionszeichnung und Ersatzteilliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions, Specified Conditions of Use Technical Data, Available Accessories Description Start-up Positioning the Pump during Operation, Oil Change... -
Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie zusammen mit der beigelegten Product Control Card auf, um bei Bedarf darin nachschlagen zu können. -
Seite 4: Technische Daten, Verfügbares Zubehör
Technische Daten Art.-Nr. und Bezeichnung: 23190 AHP-L Leistungsaufnahme: 2200 Watt Lastdrehzahl: 2860 -min Spannung: 230 V 50 Hz @700 Bar 9,8 A Hydraulisches Medium HLP 46 Öl Max. Druck: 700 Bar 10150 psi Max. Fördervolumen: 1,7 l/min 0,45 Gal/min Tank Füllvolumen... -
Seite 5: Gerätebeschreibung

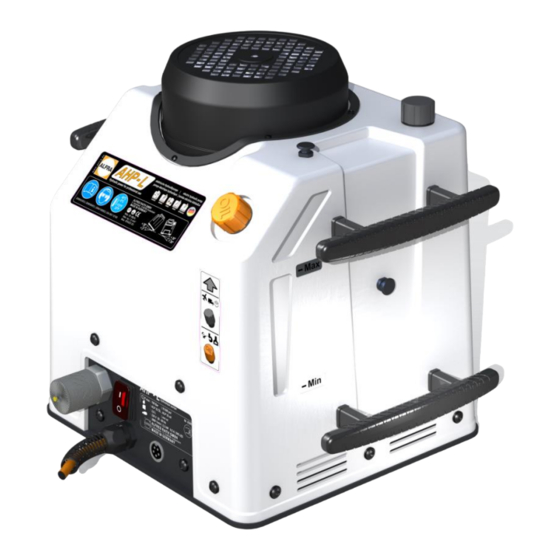

Gerätebeschreibung Die einfachwirkende Hydraulikpumpe ALFRA AHP-L ist eine einstufige Radialkolbenpumpe, die mit einem leistungsstarken Elektromotor (1) ausgestattet ist und mit drei Pumpenelementen beste Förderleistungen erzielt. An beiden Seiten der Pumpe befinden sich zwei stabile Tragegriffe (2), um die die elektrischen Zuleitungengewickelt werden können. -
Seite 6: Inbetriebnahme
Hinweis: Der Ölstand der ALFRA AHP-Hydraulikpumpe sollte sich im Normalzustand zwischen den Markierungen „Min“ - „Max“ auf der Seite des Pumpengehäuses befinden. Damit ist gewährleistet, dass bei der Verwendung der angeschlossenen Werkzeuge ausreichend Hydrauliköl zur Verfügung steht, um den Zylinder zu füllen und zu verhindern, dass die Pumpe trocken läuft. -
Seite 7: Positionierung Der Pumpe Während Des Betriebes, Ölwechsel
Positionierung der Pumpe. Ölwechsel Mit regelmäßiger Wartung Ihrer ALFRA AHP-L Hydraulikpumpe können Sie die Standzeit der Dichtungen und beweglichen Teile verlängern.Bei häufiger Nutzung der Hydraulikpumpe muss das Hydrauliköl komplett erneuert werden, um Ablagerungen und kleine Schwebstoffe aus dem Tank zu entfernen. Der erste Ölwechsel sollte nach etwa 50 Betriebsstunden, danach einmal jährlich durchgeführt werden. -
Seite 8: Wartung Und Inspektion
Ölstand überprüfen und bei Bedarf Hydrauliköl HLP 46 bis „-Max“ nachfüllen Jährlich… kompletter Ölwechsel mit 3 Litern Hydrauliköl HLP46 Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nurOriginal-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung. -
Seite 9: Fehleranalyse
Fehleranalyse Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Fehler Kontrolle Ursache Behebung Hauptschalter leuchtet Stromversorgung und Netzleitung nicht oder Elektroanschluss durch beim Einschalten nicht Netzleitung kontrollieren fehlerhaft eingesteckt eine Elektrofachkraft überprüfen und reparieren Kabelbruch oder lassen Netzleitung beschädigt... - Seite 10 Ist das verwendete Pumpe kann nur begrenzt Werkzeug zurück fahren Werkzeug in der gegen Gegendruck lassen oder das Endposition? anfahren (ca. 200-300 hydraulische System bzw. Bar) das Werkzeug entlasten Steht das Werkzeug unter hohem hydraulischem Druck? Anlauf-oder Anlauf-oder Bauteil austauschen oder Betriebskondensator Betriebskondensator Reparatur beim Hersteller...
-
Seite 11: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Hydraulikpumpe ALFRA AHP-L folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie: EN 61029-1:2009 Niederspannungsrichtlinie:... -
Seite 39: Explosionszeichnung Und Ersatzteilliste
Ersatzteilübersicht/ Spare Parts/ Pièces de rechange/ Piezas de recambio/ Części zamienne... - Seite 40 Pos. Menge Art.-Nr. Beschreibung Description Description Opis Pos. Qty. Prod.-No. 03854103 Hydraulikaggregat Hydraulic power unit Centralehydraulique Agregat hydrauliczny MKA- Condensateur MKA du 23006-006B Motor capacitor MKA Kondensator silnika MKA Motorkondensator moteur DIN125-A8,4- Podkładka Scheibe Washer Rondelle 140HV Cieńka nakrętka DIN439-M8-8 Sechskantmutter Hexagon thinnut Écroubas hexagonal...
- Seite 41 Label - Min Oil Level min. d‘huile oleju Hinweisaufkleber Autocollantvisd‘huile 03854022 Label oilbolt Etykieta Ölschraube Autocollant frontal 03854027 Frontaufkleber AHP-L Front label AHP-L Przednia etykieta AHP-L AHP-L DIN985-M4- Nakrętka blokująca Sicherungsmutter Locknut Écrou de blocage Lüfter 9956 Fan 9956 Ventilateur 9956 Wentylator 9956...
- Seite 44 Stand 11/2017 Alfra GmbH • 2. Industriestraße 10 • DE-68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de...
