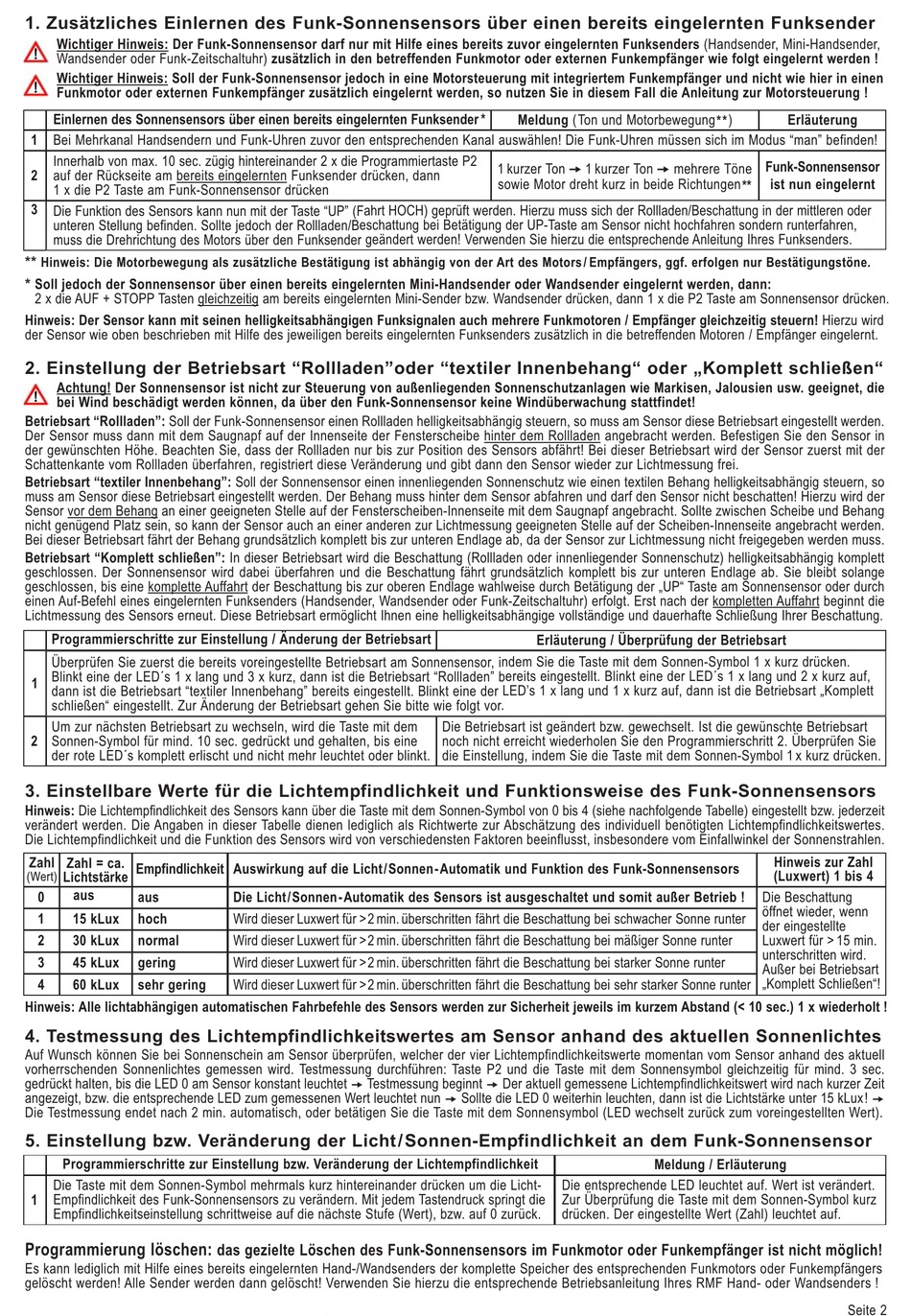

Rohrmotor24 RMF-LS Betriebsanleitung Seite 2

1. Zusätzliches Einlernen des Funk-Sonnensensors über einen bereits eingelernten Funksender
Wichtiger Hinweis: Der Funk-Sonnensensor darf nur mit Hilfe eines bereits zuvor eingelernten Funksenders (Handsender, Mini-Handsender,
Wandsender oder Funk-Zeitschaltuhr) zusätzlich in den betreffenden Funkmotor oder externen Funkempfänger wie folgt eingelernt werden !
Wichtiger Hinweis: Soll der Funk-Sonnensensor jedoch in eine Motorsteuerung mit integriertem Funkempfänger und nicht wie hier in einen
Funkmotor oder externen Funkempfänger zusätzlich eingelernt werden, so nutzen Sie in diesem Fall die Anleitung zur Motorsteuerung !
Einlernen des Sonnensensors über einen bereits eingelernten Funksender *
1 Bei Mehrkanal Handsendern und Funk-Uhren zuvor den entsprechenden Kanal auswählen! Die Funk-Uhren müssen sich im Modus "man" befinden!
Innerhalb von max. 10 sec. zügig hintereinander 2 x die Programmiertaste P2
2 auf der Rückseite am bereits eingelernten Funksender drücken, dann
1 x die P2 Taste am Funk-Sonnensensor drücken
3
**
Hinweis: Die Motorbewegung als zusätzliche Bestätigung ist abhängig von der Art des Motors / Empfängers, ggf. erfolgen nur Bestätigungstöne.
* Soll jedoch der Sonnensensor über einen bereits eingelernten Mini-Handsender oder Wandsender eingelernt werden, dann:
* 2 x die AUF + STOPP Tasten gleichzeitig am bereits eingelernten Mini-Sender bzw. Wandsender drücken, dann 1 x die P2 Taste am Sonnensensor drücken.
Hinweis: Der Sensor kann mit seinen helligkeitsabhängigen Funksignalen auch mehrere Funkmotoren / Empfänger gleichzeitig steuern! Hierzu wird
der Sensor wie oben beschrieben mit Hilfe des jeweiligen bereits eingelernten Funksenders zusätzlich in die betreffenden Motoren / Empfänger eingelernt.
2. Einstellung der Betriebsart "Rollladen"oder "textiler Innenbehang" oder „Komplett schließen"
Achtung! Der Sonnensensor ist nicht zur Steuerung von außenliegenden Sonnenschutzanlagen wie Markisen, Jalousien usw. geeignet, die
bei Wind beschädigt werden können, da über den Funk-Sonnensensor keine Windüberwachung stattfindet!
Betriebsart "Rollladen": Soll der Funk-Sonnensensor einen Rollladen helligkeitsabhängig steuern, so muss am Sensor diese Betriebsart eingestellt werden.
Der Sensor muss dann mit dem Saugnapf auf der Innenseite der Fensterscheibe hinter dem Rollladen angebracht werden. Befestigen Sie den Sensor in
der gewünschten Höhe. Beachten Sie, dass der Rollladen nur bis zur Position des Sensors abfährt! Bei dieser Betriebsart wird der Sensor zuerst mit der
Schattenkante vom Rollladen überfahren, registriert diese Veränderung und gibt dann den Sensor wieder zur Lichtmessung frei.
Betriebsart "textiler Innenbehang": Soll der Sonnensensor einen innenliegenden Sonnenschutz wie einen textilen Behang helligkeitsabhängig steuern, so
muss am Sensor diese Betriebsart eingestellt werden. Der Behang muss hinter dem Sensor abfahren und darf den Sensor nicht beschatten! Hierzu wird der
Sensor vor dem Behang an einer geeigneten Stelle auf der Fensterscheiben-Innenseite mit dem Saugnapf angebracht. Sollte zwischen Scheibe und Behang
nicht genügend Platz sein, so kann der Sensor auch an einer anderen zur Lichtmessung geeigneten Stelle auf der Scheiben-Innenseite angebracht werden.
Bei dieser Betriebsart fährt der Behang grundsätzlich komplett bis zur unteren Endlage ab, da der Sensor zur Lichtmessung nicht freigegeben werden muss.
Betriebsart "Komplett schließen": In dieser Betriebsart wird die Beschattung (Rollladen oder innenliegender Sonnenschutz) helligkeitsabhängig komplett
geschlossen. Der Sonnensensor wird dabei überfahren und die Beschattung fährt grundsätzlich komplett bis zur unteren Endlage ab. Sie bleibt solange
geschlossen, bis eine komplette Auffahrt der Beschattung bis zur oberen Endlage wahlweise durch Betätigung der „UP" Taste am Sonnensensor oder durch
einen Auf-Befehl eines eingelernten Funksenders (Handsender, Wandsender oder Funk-Zeitschaltuhr) erfolgt. Erst nach der kompletten Auffahrt beginnt die
Lichtmessung des Sensors erneut. Diese Betriebsart ermöglicht Ihnen eine helligkeitsabhängige vollständige und dauerhafte Schließung Ihrer Beschattung.
Programmierschritte zur Einstellung / Änderung der Betriebsart
1
Um zur nächsten Betriebsart zu wechseln, wird die Taste mit dem
2 Sonnen-Symbol für mind. 10 sec. gedrückt und gehalten, bis eine
der rote LED´s komplett erlischt und nicht mehr leuchtet oder blinkt.
3. Einstellbare Werte für die Lichtempfindlichkeit und Funktionsweise des Funk-Sonnensensors
Hinweis: Die Lichtempfindlichkeit des Sensors kann über die Taste mit dem Sonnen-Symbol von 0 bis 4 (siehe nachfolgende Tabelle) eingestellt bzw. jederzeit
verändert werden. Die Angaben in dieser Tabelle dienen lediglich als Richtwerte zur Abschätzung des individuell benötigten Lichtempfindlichkeitswertes.
Die Lichtempfindlichkeit und die Funktion des Sensors wird von verschiedensten Faktoren beeinflusst, insbesondere vom Einfallwinkel der Sonnenstrahlen.
Zahl
Zahl = ca.
Empfindlichkeit
(Wert) Lichtstärke
aus
0 aus
1 15 kLux hoch
2 30 kLux normal
3 45 kLux gering
4 60 kLux sehr gering
Hinweis: Alle lichtabhängigen automatischen Fahrbefehle des Sensors werden zur Sicherheit jeweils im kurzem Abstand (< 10 sec.) 1 x wiederholt !
4. Testmessung des Lichtempfindlichkeitswertes am Sensor anhand des aktuellen Sonnenlichtes
Auf Wunsch können Sie bei Sonnenschein am Sensor überprüfen, welcher der vier Lichtempfindlichkeitswerte momentan vom Sensor anhand des aktuell
vorherrschenden Sonnenlichtes gemessen wird. Testmessung durchführen: Taste P2 und die Taste mit dem Sonnensymbol gleichzeitig für mind. 3 sec.
gedrückt halten, bis die LED 0 am Sensor konstant leuchtet ' Testmessung beginnt ' Der aktuell gemessene Lichtempfindlichkeitswert wird nach kurzer Zeit
angezeigt, bzw. die entsprechende LED zum gemessenen Wert leuchtet nun ' Sollte die LED 0 weiterhin leuchten, dann ist die Lichtstärke unter 15 kLux! '
Die Testmessung endet nach 2 min. automatisch, oder betätigen Sie die Taste mit dem Sonnensymbol (LED wechselt zurück zum voreingestellten Wert).
5. Einstellung bzw. Veränderung der Licht / Sonnen-Empfindlichkeit an dem Funk-Sonnensensor
Programmierschritte zur Einstellung bzw. Veränderung der Lichtempfindlichkeit
Die Taste mit dem Sonnen-Symbol mehrmals kurz hintereinander drücken um die Licht-
1 Empfindlichkeit des Funk-Sonnensensors zu verändern. Mit jedem Tastendruck springt die
Empfindlichkeitseinstellung schrittweise auf die nächste Stufe (Wert), bzw. auf 0 zurück.
Programmierung löschen:
Es kann lediglich mit Hilfe eines bereits eingelernten Hand-/Wandsenders der komplette Speicher des entsprechenden Funkmotors oder Funkempfängers
gelöscht werden! Alle Sender werden dann gelöscht! Verwenden Sie hierzu die entsprechende Betriebsanleitung Ihres RMF Hand- oder Wandsenders !
Auswirkung auf die Licht/Sonnen-Automatik und Funktion des Funk-Sonnensensors
Die Licht/Sonnen-Automatik des Sensors ist ausgeschaltet und somit außer Betrieb !
Wird dieser Luxwert für >2 min. überschritten fährt die Beschattung bei schwacher Sonne runter
Wird dieser Luxwert für >2 min. überschritten fährt die Beschattung bei mäßiger Sonne runter
Wird dieser Luxwert für >2 min. überschritten fährt die Beschattung bei starker Sonne runter
Wird dieser Luxwert für >2 min. überschritten fährt die Beschattung bei sehr starker Sonne runter
das gezielte Löschen des Funk-Sonnensensors im Funkmotor oder Funkempfänger ist nicht möglich!
Meldung (Ton und Motorbewegung ** )
'
1 kurzer Ton 1 kurzer Ton
sowie Motor dreht kurz in beide Richtungen **
Erläuterung / Überprüfung der Betriebsart
Die Betriebsart ist geändert bzw. gewechselt. Ist die gewünschte Betriebsart
noch nicht erreicht wiederholen Sie den Programmierschritt 2. Überprüfen Sie
die Einstellung, indem Sie die Taste mit dem Sonnen-Symbol 1 x kurz drücken.
Die entsprechende LED leuchtet auf. Wert ist verändert.
Zur Überprüfung die Taste mit dem Sonnen-Symbol kurz
drücken. Der eingestellte Wert (Zahl) leuchtet auf.
Erläuterung
'
Funk-Sonnensensor
mehrere Töne
ist nun eingelernt
Hinweis zur Zahl
(Luxwert) 1 bis 4
Die Beschattung
öffnet wieder, wenn
der eingestellte
Luxwert für > 15 min.
unterschritten wird.
Außer bei Betriebsart
„Komplett Schließen"!
Meldung / Erläuterung
