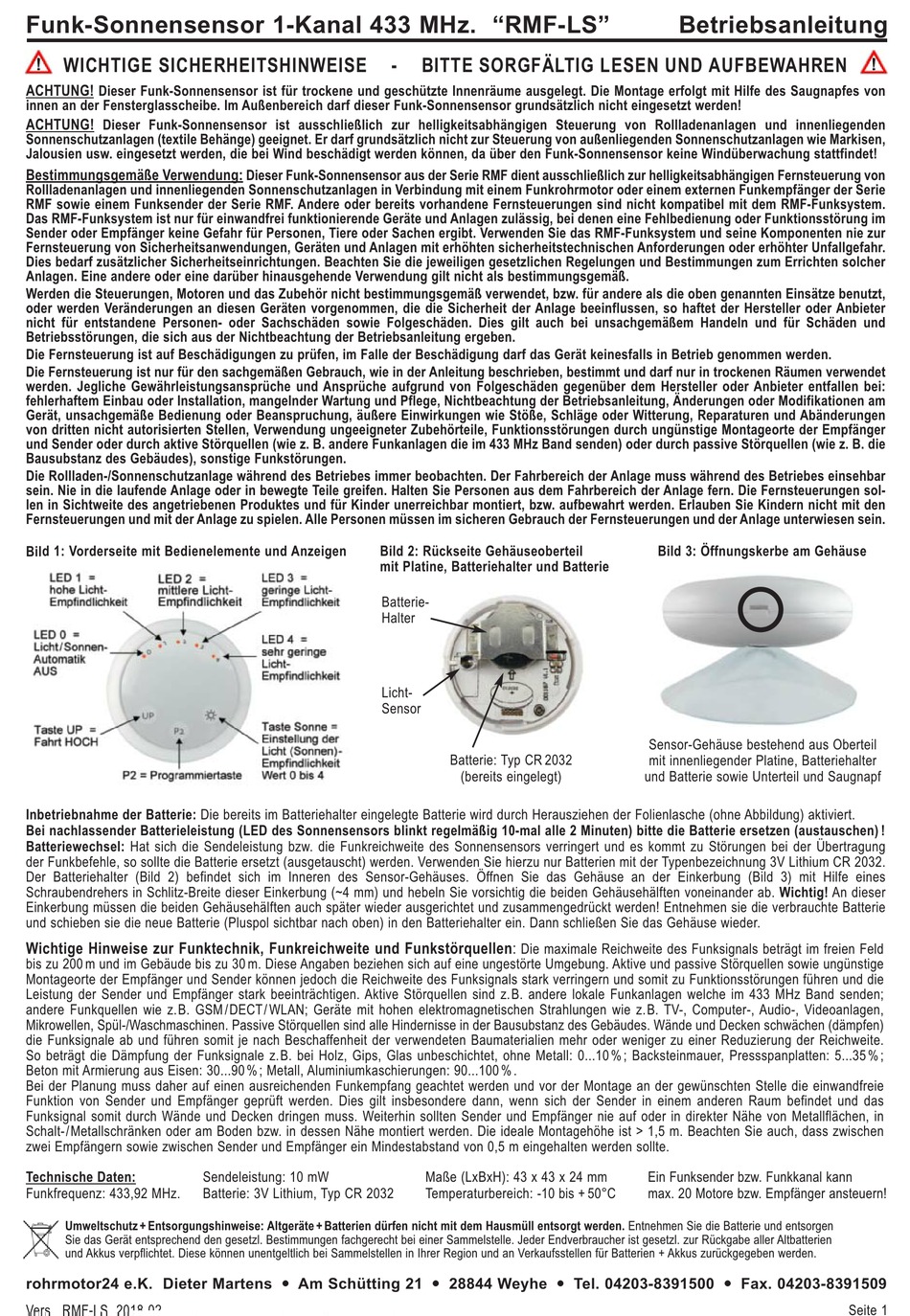

Rohrmotor24 RMF-LS Betriebsanleitung

Funk-Sonnensensor 1-Kanal 433 MHz. "RMF-LS"
WICHTIGE SICHERHEITSHINWEISE
ACHTUNG!
Dieser Funk-Sonnensensor ist für trockene und geschützte Innenräume ausgelegt. Die Montage erfolgt mit Hilfe des Saugnapfes von
innen an der Fensterglasscheibe. Im Außenbereich darf dieser Funk-Sonnensensor grundsätzlich nicht eingesetzt werden!
ACHTUNG!
Dieser Funk-Sonnensensor ist ausschließlich zur helligkeitsabhängigen Steuerung von Rollladenanlagen und innenliegenden
Sonnenschutzanlagen (textile Behänge) geeignet. Er darf grundsätzlich nicht zur Steuerung von außenliegenden Sonnenschutzanlagen wie Markisen,
Jalousien usw. eingesetzt werden, die bei Wind beschädigt werden können, da über den Funk-Sonnensensor keine Windüberwachung stattfindet!
Bestimmungsgemäße Verwendung:
Rollladenanlagen und innenliegenden Sonnenschutzanlagen in Verbindung mit einem Funkrohrmotor oder einem externen Funkempfänger der Serie
RMF sowie einem Funksender der Serie RMF. Andere oder bereits vorhandene Fernsteuerungen sind nicht kompatibel mit dem RMF-Funksystem.
Das RMF-Funksystem ist nur für einwandfrei funktionierende Geräte und Anlagen zulässig, bei denen eine Fehlbedienung oder Funktionsstörung im
Sender oder Empfänger keine Gefahr für Personen, Tiere oder Sachen ergibt. Verwenden Sie das RMF-Funksystem und seine Komponenten nie zur
Fernsteuerung von Sicherheitsanwendungen, Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr.
Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen und Bestimmungen zum Errichten solcher
Anlagen. Eine andere oder eine darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß.
Werden die Steuerungen, Motoren und das Zubehör nicht bestimmungsgemäß verwendet, bzw. für andere als die oben genannten Einsätze benutzt,
oder werden Veränderungen an diesen Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter
nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. Dies gilt auch bei unsachgemäßem Handeln und für Schäden und
Betriebsstörungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben.
Die Fernsteuerung ist auf Beschädigungen zu prüfen, im Falle der Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Die Fernsteuerung ist nur für den sachgemäßen Gebrauch, wie in der Anleitung beschrieben, bestimmt und darf nur in trockenen Räumen verwendet
werden. Jegliche Gewährleistungsansprüche und Ansprüche aufgrund von Folgeschäden gegenüber dem Hersteller oder Anbieter entfallen bei:
fehlerhaftem Einbau oder Installation, mangelnder Wartung und Pflege, Nichtbeachtung der Betriebsanleitung, Änderungen oder Modifikationen am
Gerät, unsachgemäße Bedienung oder Beanspruchung, äußere Einwirkungen wie Stöße, Schläge oder Witterung, Reparaturen und Abänderungen
von dritten nicht autorisierten Stellen, Verwendung ungeeigneter Zubehörteile, Funktionsstörungen durch ungünstige Montageorte der Empfänger
und Sender oder durch aktive Störquellen (wie z. B. andere Funkanlagen die im 433 MHz Band senden) oder durch passive Störquellen (wie z. B. die
Bausubstanz des Gebäudes), sonstige Funkstörungen.
Die Rollladen-/Sonnenschutzanlage während des Betriebes immer beobachten. Der Fahrbereich der Anlage muss während des Betriebes einsehbar
sein. Nie in die laufende Anlage oder in bewegte Teile greifen. Halten Sie Personen aus dem Fahrbereich der Anlage fern. Die Fernsteuerungen sol-
len in Sichtweite des angetriebenen Produktes und für Kinder unerreichbar montiert, bzw. aufbewahrt werden. Erlauben Sie Kindern nicht mit den
Fernsteuerungen und mit der Anlage zu spielen. Alle Personen müssen im sicheren Gebrauch der Fernsteuerungen und der Anlage unterwiesen sein.
Inbetriebnahme der Batterie: Die bereits im Batteriehalter eingelegte Batterie wird durch Herausziehen der Folienlasche (ohne Abbildung) aktiviert.
Bei nachlassender Batterieleistung (LED des Sonnensensors blinkt regelmäßig 10-mal alle 2 Minuten) bitte die Batterie ersetzen (austauschen) !
Batteriewechsel: Hat sich die Sendeleistung bzw. die Funkreichweite des Sonnensensors verringert und es kommt zu Störungen bei der Übertragung
der Funkbefehle, so sollte die Batterie ersetzt (ausgetauscht) werden. Verwenden Sie hierzu nur Batterien mit der Typenbezeichnung 3V Lithium CR 2032.
Der Batteriehalter (Bild 2) befindet sich im Inneren des Sensor-Gehäuses. Öffnen Sie das Gehäuse an der Einkerbung (Bild 3) mit Hilfe eines
Schraubendrehers in Schlitz-Breite dieser Einkerbung (~4 mm) und hebeln Sie vorsichtig die beiden Gehäusehälften voneinander ab. Wichtig! An dieser
Einkerbung müssen die beiden Gehäusehälften auch später wieder ausgerichtet und zusammengedrückt werden! Entnehmen sie die verbrauchte Batterie
und schieben sie die neue Batterie (Pluspol sichtbar nach oben) in den Batteriehalter ein. Dann schließen Sie das Gehäuse wieder.
Wichtige Hinweise zur Funktechnik, Funkreichweite und Funkstörquellen:
bis zu 200 m und im Gebäude bis zu 30 m. Diese Angaben beziehen sich auf eine ungestörte Umgebung. Aktive und passive Störquellen sowie ungünstige
Montageorte der Empfänger und Sender können jedoch die Reichweite des Funksignals stark verringern und somit zu Funktionsstörungen führen und die
Leistung der Sender und Empfänger stark beeinträchtigen. Aktive Störquellen sind z.B. andere lokale Funkanlagen welche im 433 MHz Band senden;
andere Funkquellen wie z.B. GSM /DECT/ WLAN; Geräte mit hohen elektromagnetischen Strahlungen wie z.B. TV-, Computer-, Audio-, Videoanlagen,
Mikrowellen, Spül-/Waschmaschinen. Passive Störquellen sind alle Hindernisse in der Bausubstanz des Gebäudes. Wände und Decken schwächen (dämpfen)
die Funksignale ab und führen somit je nach Beschaffenheit der verwendeten Baumaterialien mehr oder weniger zu einer Reduzierung der Reichweite.
So beträgt die Dämpfung der Funksignale z.B. bei Holz, Gips, Glas unbeschichtet, ohne Metall: 0...10 % ; Backsteinmauer, Pressspanplatten: 5...35 % ;
Beton mit Armierung aus Eisen: 30...90 % ; Metall, Aluminiumkaschierungen: 90...100 % .
Bei der Planung muss daher auf einen ausreichenden Funkempfang geachtet werden und vor der Montage an der gewünschten Stelle die einwandfreie
Funktion von Sender und Empfänger geprüft werden. Dies gilt insbesondere dann, wenn sich der Sender in einem anderen Raum befindet und das
Funksignal somit durch Wände und Decken dringen muss. Weiterhin sollten Sender und Empfänger nie auf oder in direkter Nähe von Metallflächen, in
Schalt-/Metallschränken oder am Boden bzw. in dessen Nähe montiert werden. Die ideale Montagehöhe ist > 1,5 m. Beachten Sie auch, dass zwischen
zwei Empfängern sowie zwischen Sender und Empfänger ein Mindestabstand von 0,5 m eingehalten werden sollte.
Technische Daten:
Funkfrequenz: 433,92 MHz.
Umweltschutz + Entsorgungshinweise: Altgeräte + Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entnehmen Sie die Batterie und entsorgen
Sie das Gerät entsprechend den gesetzl. Bestimmungen fachgerecht bei einer Sammelstelle. Jeder Endverbraucher ist gesetzl. zur Rückgabe aller Altbatterien
und Akkus verpflichtet. Diese können unentgeltlich bei Sammelstellen in Ihrer Region und an Verkaufsstellen für Batterien + Akkus zurückgegeben werden.
rohrmotor24 e.K. Dieter Martens
Vers. RMF-LS 2018-02
Dieser Funk-Sonnensensor aus der Serie RMF dient ausschließlich zur helligkeitsabhängigen Fernsteuerung von
Sendeleistung: 10 mW
Batterie: 3V Lithium, Typ CR 2032
Am Schütting 21
l
- BITTE SORGFÄLTIG LESEN UND AUFBEWAHREN
Bild 2: Rückseite Gehäuseoberteil
mit Platine, Batteriehalter und Batterie
Batterie-
Halter
Licht-
Sensor
Batterie: Typ CR 2032
(bereits eingelegt)
Die maximale Reichweite des Funksignals beträgt im freien Feld
Maße (LxBxH): 43 x 43 x 24 mm
Temperaturbereich: -10 bis + 50°C
28844 Weyhe
l
Betriebsanleitung
Bild 3: Öffnungskerbe am Gehäuse
Sensor-Gehäuse bestehend aus Oberteil
mit innenliegender Platine, Batteriehalter
und Batterie sowie Unterteil und Saugnapf
Ein Funksender bzw. Funkkanal kann
max. 20 Motore bzw. Empfänger ansteuern!
Tel. 04203-8391500
l l
Fax. 04203-8391509
