NetCologne NETCONNECT basic Installationsanleitung

WIR MÖGEN ES GANZ EINFACH.
Herzlichen Glückwunsch zu Ihrem Router der neuesten Generation. Das hochmoderne Gerät bietet Ihnen alle Voraussetzungen für
schnelles und bequemes Surfen im Internet. Auf den folgenden Seiten zeigen wir Ihnen, wie Sie den Router innerhalb kürzester
Zeit in Betrieb nehmen. Sie werden erstaunt sein, wie einfach das geht.
Wir freuen uns auf die gute Verbindung.
NETCONNECT bASIC
Automatische Konfiguration mit Ihrem DSL-Anschluss
von NetCologne oder NetAachen – ohne umständliche
Codes oder Passwörter
Bis zu 4 Computer bzw. netzwerkfähige Endgeräte
anschließbar, z. B. für Heimnetzwerk
Router-Funktionalität, d. h. alle angeschlossenen Endge-
räte können den Internetzugang gleichzeitig nutzen
Schutz vor Angriffen aus dem Internet durch eingebaute
Firewall
Wichtig: Ihr DSL-Anschluss von NetCologne bzw.
NetAachen bietet eine automatische Konfiguration des
NetConnect Basic – einfach anschließen, kurz warten und
schon können Sie im Internet surfen! Dieser Komfort ist nur
möglich, wenn Sie bis zur ersten Inbetriebnahme keine
Konfigurationsänderungen an dem Gerät vornehmen und
Ihren Router erst am Schaltdatum anschließen. Das Schalt-
datum ist in Ihrer Auftragsbestätigung aufgeführt.
ANSCHLUSSART DSL-ANALOG
1 1 1 VERbINDUNG DES SPLITTERS MIT DER ANSCHLUSSDOSE (TAE)
Verbinden Sie den Anschluss „Amt" des Splitters mit dem mittleren Steck-
1 platz „F" der ersten Telefon-Anschlussdose (TAE). Verwenden Sie dafür
das dem Splitter beiliegende schwarze Anschlusskabel.
Hinweis: An den weiteren Anschlüssen der TAE-Dose können keine Tele-
kommunikationsgeräte betrieben werden. Diese werden am Splitter ange-
schlossen, siehe Punkt 4. Falls Sie eine genauere Beschreibung dieses
Schrittes benötigen, können Sie Details in der Kurzanleitung nachlesen,
die dem Splitter beiliegt.
2 2 2
VERbINDUNG DES ROUTERS MIT DEM SPLITTER
Verbinden Sie den grauen Anschluss „DSL" des Routers mit dem Anschluss
„DSL" des Splitters. Verwenden Sie dafür das beiliegende graue DSL-
Anschlusskabel.
Amt DSL 3 3 3
INbETRIEbNAHME DES ROUTERS
Schließen Sie das Stromkabel des Routers an die Steckdose an. Bitte warten
Sie nach der erstmaligen Inbetriebnahme, bis Ihr NetConnect Basic sich
automatisch auf Ihren Anschluss eingestellt und aktualisiert hat. Bitte neh-
men Sie während dieser Zeit keine eigenen Einstellungen Ihres NetConnect
Basic vor. Nach einigen Minuten führt der Router selbständig einen Neustart
durch. Der Vorgang ist erst abgeschlosen, wenn „Power" mindestens 2 – 3
Minuten dauerhaft grün leuchtet. Zusätzlich leuchten „DSL" und „Internet"
grün. Falls nicht, lesen Sie bitte in den Abschnitten „Soforthilfe" und „Häufig
gestellte Fragen" weiter.
2
4 4 4
VERbINDUNG DES TELEFONS MIT DEM SPLITTER
Verbinden Sie Ihr analoges Telefon mit dem mittleren Steckplatz „F" des
Splitters. Verwenden Sie dafür bitte das Anschlusskabel Ihres Telefons.
Hinweis: An die beiden Anschlüsse „N" des Splitters können Sie zusätz-
lich z. B. ein Faxgerät oder einen Anrufbeantworter anschließen
Weitere Informationen zur Telefonie finden Sie im Abschnitt „Häufig gestellte
Fragen".
4
5 VERbINDUNG DES PCs MIT DEM ROUTER
3
Stellen Sie bitte zuerst sicher, dass das „PoWER"-Lämpchen des Routers
dauerhaft grün leuchtet (siehe Punkt 3). Verbinden Sie den Netzwerkan-
schluss Ihres PCs mit einem der gelben Anschlüsse „LAN 1" – „LAN 4"
des Routers. Verwenden Sie dafür das beiliegende gelbe Netzwerkkabel.
Wenn Ihr PC eingeschaltet ist, sollte das entsprechende „LAN"-Lämpchen
am Router dauerhaft grün leuchten. Falls nicht, lesen Sie bitte im Abschnitt
„Soforthilfe" weiter.
Hinweis: Der Netzwerkanschluss am PC ist manchmal
beschriftet mit „DSL", „LAN"oder mit diesem Symbol:
5
6
WEITERE KONFIGURATION IHRES NETCONNECT bASIC (OPTIONAL)
Sie können nun die NetConnect-CD einlegen, diese unterstützt Sie bei den
Netzwerkeinstellungen und der E-Mail-Einrichtung.
Hinweis: Bitte verwenden Sie ausschließlich die NetConnect-CD Version
5 oder höher. Ältere Versionen funktionieren nicht mit dem Router.
Bei Bedarf können Sie Ihren Router weiter konfigurieren, z. B. spezielle
Einstellungen für Telefonanlage, Router oder Firewall. Öffnen Sie dazu einen
Internet-Browser und geben Sie die folgende Adresse ein:
http://netconnect.box
Die Benutzeroberfläche des Routers wird angezeigt.
Hinweis: Diese fortgeschrittenen Einstellungen sind im online-Hand-
buch Ihres NetConnect Basic Phone auf www.netcologne.de/netconnect
bzw. www.netaachen.de/netconnect beschrieben.
6
(optional)
LIEFERUMFANG NETCONNECT bASIC
NetConnect Basic Netzwerkkabel, gelb
DSL-Anschlusskabel, grau
(sog. Patchkabel, CAT5)
[RJ45 / RJ45]
NetConnect-CD für Netzwerk- und E-Mail-Einrichtung (optional)
Sicherheitshinweise
Befestigungsmaterial (2 Schrauben und Dübel)
Für die Installation benötigen Sie noch einen DSL-Splitter, bei der
Anschlussart DSL-ISDN zusätzlich einen NTBA. Diese Geräte sind
separat verpackt.
Bitte beachten Sie die Sicherheitshinweise, diese gelten für alle Ge-
räte. Achten Sie bitte auch darauf, dass die Geräte genug Luftkühlung
bekommen, d. h. decken Sie die Geräte nicht ab, stapeln Sie sie nicht
und achten Sie auf genügend Freiraum.

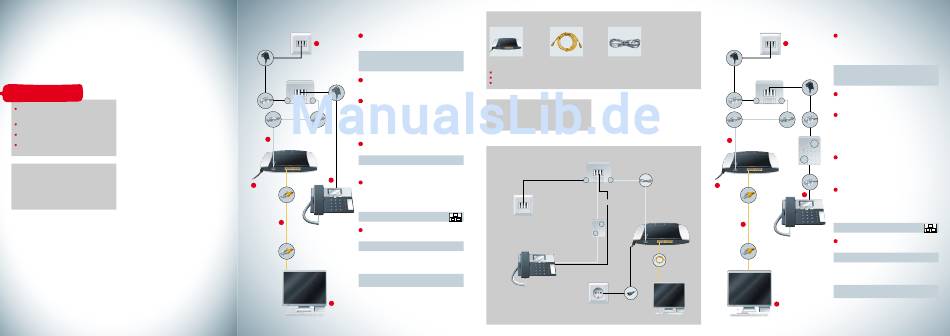

ANSCHLUSSübERSICHT
Splitter
Amt DSL
ISDN Analog
Telefonanschlussdose (TAE)
TAE
NTBA
ISDN
Telefon
Steckdose
Computer
ANSCHLUSSART DSL-ISDN
1 VERbINDUNG DES SPLITTERS MIT DER ANSCHLUSSDOSE (TAE)
UND DEM NTbA
1 Verbinden Sie den Anschluss „Amt" des Splitters mit dem mittleren Steck-
platz „F" der ersten Telefon-Anschlussdose (TAE). Verwenden Sie dafür
das dem Splitter beiliegende schwarze Anschlusskabel.
Danach verbinden Sie den mittleren Steckplatz „F" des Splitters mit dem
NTBA. Verwenden Sie dafür bitte das dem NTBA beiliegende schwarze
Anschlusskabel.
Hinweis: An den weiteren Anschlüssen der TAE-Dose können keine Tele-
kommunikationsgeräte betrieben werden. Diese werden am NTBA ange-
schlossen, siehe Punkt 4. Falls Sie eine genauere Beschreibung dieses
Schrittes benötigen, können Sie Details in den Kurzanleitungen nachlesen,
die dem Splitter und dem NTBA beiliegen.
2
VERbINDUNG DES ROUTERS MIT DEM SPLITTER
Verbinden Sie den grauen Anschluss „DSL" des Routers mit dem Anschluss
Amt DSL
„DSL" des Splitters. Verwenden Sie dafür bitte das beiliegende graue DSL-
Anschlusskabel.
3
INbETRIEbNAHME DES ROUTERS
Schließen Sie das Stromkabel des Routers an die Steckdose an. Bitte warten
Sie nach der erstmaligen Inbetriebnahme, bis Ihr NetConnect Basic sich
automatisch auf Ihren Anschluss eingestellt und aktualisiert hat. Bitte nehmen
Sie während dieser Zeit keine eigenen Einstellungen Ihres NetConnect Basic
vor. Nach einigen Minuten führt der Router selbständig einen Neustart durch.
Der Vorgang ist erst abgeschlosen, wenn „Power" mindestens 2 – 3 Minuten
2
dauerhaft grün leuchtet. Zusätzlich leuchten „DSL" und „Internet" grün. Falls
TAE nicht, lesen Sie bitte in den Abschnitten „Soforthilfe" und „Häufig gestellte
Fragen" weiter.
4 VERbINDUNG DES ISDN-TELEFONS MIT DEM NTbA
ISDN
Verbinden Sie Ihr ISDN-Telefon bzw. Telefonanlage und ggf. ein weiteres
ISDN-Gerät mit dem NTBA. Verwenden Sie dafür bitte das Anschlusskabel
Ihres ISDN-Geräts.
Weitere Informationen zur Telefonie finden Sie im Abschnitt „Häufig gestellte
Fragen".
3
5 VERbINDUNG DES PCs MIT DEM ROUTER
4 Stellen Sie bitte zuerst sicher, dass das „PoWER"-Lämpchen des Routers
dauerhaft grün leuchtet (siehe Punkt 3).
Verbinden Sie den Netzwerkanschluss Ihres PCs mit einem der gelben
Anschlüsse „LAN 1" – „LAN 4" des Routers. Verwenden Sie dafür das beilie-
gende gelbe Netzwerkkabel.
Wenn Ihr PC eingeschaltet ist, sollte das entsprechende „LAN"-Lämpchen
am Router dauerhaft grün leuchten. Falls nicht, lesen Sie bitte im Abschnitt
„Soforthilfe" weiter.
5
Hinweis: Der Netzwerkanschluss am PC ist manchmal
beschriftet mit „DSL", „LAN"oder mit diesem Symbol:
6
WEITERE KONFIGURATION IHRES NETCONNECT bASIC (OPTIONAL)
Sie können nun die NetConnect-CD einlegen, diese unterstützt Sie bei den
Netzwerkeinstellungen und der E-Mail-Einrichtung.
Hinweis: Bitte verwenden Sie ausschließlich die NetConnect-CD Version
5 oder höher. Ältere Versionen funktionieren nicht mit dem Router.
Bei Bedarf können Sie Ihren Router weiter konfigurieren, z. B. spezielle
Einstellungen für Telefonanlage, Router oder Firewall. Öffnen Sie dazu einen
Internet-Browser und geben Sie die folgende Adresse ein:
http://netconnect.box
Die Benutzeroberfläche des Routers wird angezeigt.
Hinweis: Diese fortgeschrittenen Einstellungen sind im online-Hand-
buch Ihres NetConnect Basic Phone auf www.netcologne.de/netconnect
bzw. www.netaachen.de/netconnect beschrieben.
6 (optional)
