Bedienungsanleitung-Materialdickenmessgerät

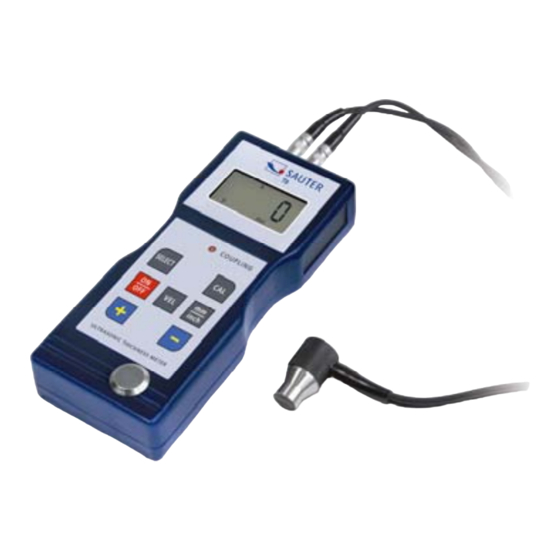

Digitales Materialdickenmessgerät
Modell: TB-200-US
TB-200-USR
Achtung: Das Modell TB 200-0.1 US- red hat
keinen frei wählbaren Messbereich.
Es können die hinterlegten Materialien
gemessen werden.
Bitte daher nur die einschlägigen
Abschnitte lesen.
Anmerkung: Es wird stark empfohlen, das neue
Messgerät vor dem ersten Gebrauch zu
Kalibrieren, wie unter Punkt 5. beschrie-
ben. Dadurch wird von Anfang an eine
höhere Messgenauigkeit erzielt.
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung der Bedienfeldes
4. Materialauswahl
5. Kalibrierung (Justierung)
6. Messvorgang
7. Messen durch manuelle Einstellung der
Schallgeschwindigkeit
8. Batteriewechsel
9. Konformitätserklärung
1. Funktionen
∗ Großer Messbereich und hohe Auflösung
∗ Geeignet um die Materialstärke vieler Materialien zu
messen, z.B. Stahl, Gusseisen, Aluminium, Kupfer,
Messing, Zink, Quarzglas, Polyethylen, PVC,
Graues Gusseisen, Kugelgraphitgusseisen.
∗ Automatische Abschaltfunktion, um die Leistung zu er-
halten.
Bedienungsanleitung
TB-US; TB-USR
2. Technische Daten
Display:
Messbereich:
Auflösung:
Messunsicherheit:
Schallgeschwindigkeit:
Stromversorgung:
Umgebungsbedingungen:
Größe:
Gewicht:
Standardzubehör:
3. Beschreibung des Bedienfeldes
3-1 Sensorstecker
3-2 Display
3-3 mm/inch Taste
3-4 Ein- und Ausschalttaste
3-5 Materialauswahltaste
3-6 Plus-Taste
3-7 Ultraschall_Messkopf
3-8 Kalibriertaste (Justierung)
3-9 Minus-Taste
3-10 Batteriefach
3-11 Anzeige „Messvorgang läuft"
3-12 Nullplatte
3-13 Geschwindigkeitswahltaste (nur bei TB 200 US)
ATP Messtechnik GmbH
J. B. von Weiss Strasse 1
Email: info@atp-messtechnik.de
Internet: www.atp-messtechnik.de
Tel: 0 7822-8624 0 - FAX: 0 7822-8624 40
4 digits, 10mm LCD
1,5 bis 200mm (45# Stahl)
0,1mm / 0.001 inch
± (0,5% n + 0,1)
500 bis 9000m/s
4x1.5V AA (UM-3) Batterie
Temperatur: von 0 bis 50° C
Luftfeuchtigkeit: <80%
160 x 68 x 32mm
(5,5 x 2,8 x 1,2 inch)
ca. 208g (ohne Batterien)
Transportkoffer
Bedienungsanleitung
Ultraschallsensor
TB 200 US TB 200-0.1 USR
D- 77955 Ettenheim
