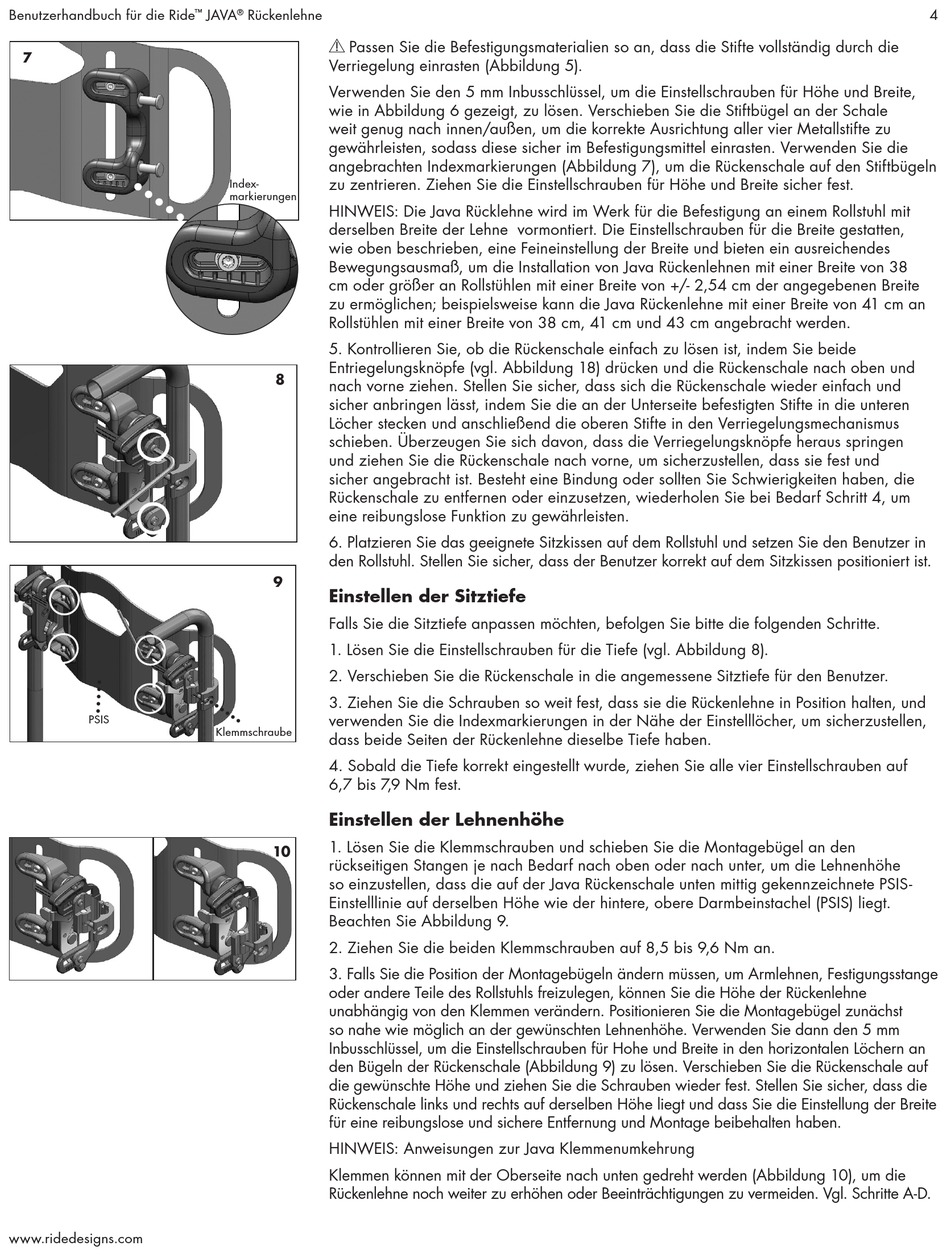

JAVA Rückenlehne
™ ®
Passen Sie die Befestigungsmaterialien so an, dass die Stifte vollständig durch die
Y
Verriegelung einrasten (Abbildung 5).
Verwenden Sie den 5 mm Inbusschlüssel, um die Einstellschrauben für Höhe und Breite,
wie in Abbildung 6 gezeigt, zu lösen. Verschieben Sie die Stiftbügel an der Schale
weit genug nach innen/außen, um die korrekte Ausrichtung aller vier Metallstifte zu
gewährleisten, sodass diese sicher im Befestigungsmittel einrasten. Verwenden Sie die
angebrachten Indexmarkierungen (Abbildung 7), um die Rückenschale auf den Stiftbügeln
zu zentrieren. Ziehen Sie die Einstellschrauben für Höhe und Breite sicher fest.
Index-
markierungen
HINWEIS: Die Java Rücklehne wird im Werk für die Befestigung an einem Rollstuhl mit
derselben Breite der Lehne vormontiert. Die Einstellschrauben für die Breite gestatten,
wie oben beschrieben, eine Feineinstellung der Breite und bieten ein ausreichendes
Bewegungsausmaß, um die Installation von Java Rückenlehnen mit einer Breite von 38
cm oder größer an Rollstühlen mit einer Breite von +/- 2,54 cm der angegebenen Breite
zu ermöglichen; beispielsweise kann die Java Rückenlehne mit einer Breite von 41 cm an
Rollstühlen mit einer Breite von 38 cm, 41 cm und 43 cm angebracht werden.
5. Kontrollieren Sie, ob die Rückenschale einfach zu lösen ist, indem Sie beide
Entriegelungsknöpfe (vgl. Abbildung 18) drücken und die Rückenschale nach oben und
8
nach vorne ziehen. Stellen Sie sicher, dass sich die Rückenschale wieder einfach und
sicher anbringen lässt, indem Sie die an der Unterseite befestigten Stifte in die unteren
Löcher stecken und anschließend die oberen Stifte in den Verriegelungsmechanismus
schieben. Überzeugen Sie sich davon, dass die Verriegelungsknöpfe heraus springen
und ziehen Sie die Rückenschale nach vorne, um sicherzustellen, dass sie fest und
sicher angebracht ist. Besteht eine Bindung oder sollten Sie Schwierigkeiten haben, die
Rückenschale zu entfernen oder einzusetzen, wiederholen Sie bei Bedarf Schritt 4, um
eine reibungslose Funktion zu gewährleisten.
6. Platzieren Sie das geeignete Sitzkissen auf dem Rollstuhl und setzen Sie den Benutzer in
den Rollstuhl. Stellen Sie sicher, dass der Benutzer korrekt auf dem Sitzkissen positioniert ist.
9
Einstellen der Sitztiefe
Falls Sie die Sitztiefe anpassen möchten, befolgen Sie bitte die folgenden Schritte.
1. Lösen Sie die Einstellschrauben für die Tiefe (vgl. Abbildung 8).
2. Verschieben Sie die Rückenschale in die angemessene Sitztiefe für den Benutzer.
3. Ziehen Sie die Schrauben so weit fest, dass sie die Rückenlehne in Position halten, und
verwenden Sie die Indexmarkierungen in der Nähe der Einstelllöcher, um sicherzustellen,
Klemmschraube
dass beide Seiten der Rückenlehne dieselbe Tiefe haben.
4. Sobald die Tiefe korrekt eingestellt wurde, ziehen Sie alle vier Einstellschrauben auf
6,7 bis 7,9 Nm fest.
Einstellen der Lehnenhöhe
1. Lösen Sie die Klemmschrauben und schieben Sie die Montagebügel an den
10
rückseitigen Stangen je nach Bedarf nach oben oder nach unter, um die Lehnenhöhe
so einzustellen, dass die auf der Java Rückenschale unten mittig gekennzeichnete PSIS-
Einstelllinie auf derselben Höhe wie der hintere, obere Darmbeinstachel (PSIS) liegt.
Beachten Sie Abbildung 9.
2. Ziehen Sie die beiden Klemmschrauben auf 8,5 bis 9,6 Nm an.
3. Falls Sie die Position der Montagebügeln ändern müssen, um Armlehnen, Festigungsstange
oder andere Teile des Rollstuhls freizulegen, können Sie die Höhe der Rückenlehne
unabhängig von den Klemmen verändern. Positionieren Sie die Montagebügel zunächst
so nahe wie möglich an der gewünschten Lehnenhöhe. Verwenden Sie dann den 5 mm
Inbusschlüssel, um die Einstellschrauben für Hohe und Breite in den horizontalen Löchern an
den Bügeln der Rückenschale (Abbildung 9) zu lösen. Verschieben Sie die Rückenschale auf
die gewünschte Höhe und ziehen Sie die Schrauben wieder fest. Stellen Sie sicher, dass die
Rückenschale links und rechts auf derselben Höhe liegt und dass Sie die Einstellung der Breite
für eine reibungslose und sichere Entfernung und Montage beibehalten haben.
HINWEIS: Anweisungen zur Java Klemmenumkehrung
Klemmen können mit der Oberseite nach unten gedreht werden (Abbildung 10), um die
Rückenlehne noch weiter zu erhöhen oder Beeinträchtigungen zu vermeiden. Vgl. Schritte A-D.
