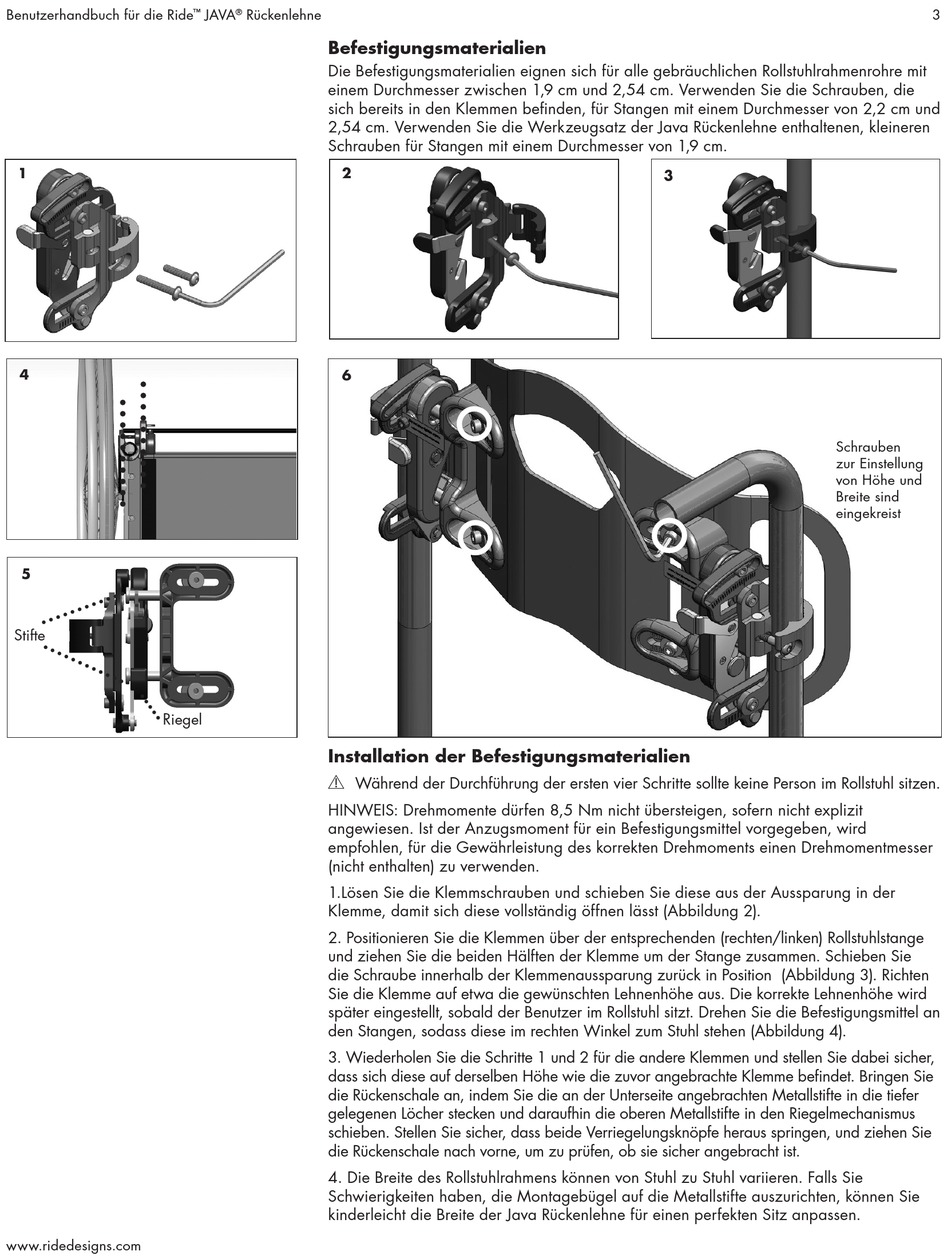

Ride JAVA Benutzerhandbuch Seite 3

Benutzerhandbuch für die Ride
1
4
5
Stifte
Riegel
www.ridedesigns.com
JAVA Rückenlehne
™ ®
Befestigungsmaterialien
Die Befestigungsmaterialien eignen sich für alle gebräuchlichen Rollstuhlrahmenrohre mit
einem Durchmesser zwischen 1,9 cm und 2,54 cm. Verwenden Sie die Schrauben, die
sich bereits in den Klemmen befinden, für Stangen mit einem Durchmesser von 2,2 cm und
2,54 cm. Verwenden Sie die Werkzeugsatz der Java Rückenlehne enthaltenen, kleineren
Schrauben für Stangen mit einem Durchmesser von 1,9 cm.
2
6
Installation der Befestigungsmaterialien
Während der Durchführung der ersten vier Schritte sollte keine Person im Rollstuhl sitzen.
Y
HINWEIS: Drehmomente dürfen 8,5 Nm nicht übersteigen, sofern nicht explizit
angewiesen. Ist der Anzugsmoment für ein Befestigungsmittel vorgegeben, wird
empfohlen, für die Gewährleistung des korrekten Drehmoments einen Drehmomentmesser
(nicht enthalten) zu verwenden.
1.Lösen Sie die Klemmschrauben und schieben Sie diese aus der Aussparung in der
Klemme, damit sich diese vollständig öffnen lässt (Abbildung 2).
2. Positionieren Sie die Klemmen über der entsprechenden (rechten/linken) Rollstuhlstange
und ziehen Sie die beiden Hälften der Klemme um der Stange zusammen. Schieben Sie
die Schraube innerhalb der Klemmenaussparung zurück in Position (Abbildung 3). Richten
Sie die Klemme auf etwa die gewünschten Lehnenhöhe aus. Die korrekte Lehnenhöhe wird
später eingestellt, sobald der Benutzer im Rollstuhl sitzt. Drehen Sie die Befestigungsmittel an
den Stangen, sodass diese im rechten Winkel zum Stuhl stehen (Abbildung 4).
3. Wiederholen Sie die Schritte 1 und 2 für die andere Klemmen und stellen Sie dabei sicher,
dass sich diese auf derselben Höhe wie die zuvor angebrachte Klemme befindet. Bringen Sie
die Rückenschale an, indem Sie die an der Unterseite angebrachten Metallstifte in die tiefer
gelegenen Löcher stecken und daraufhin die oberen Metallstifte in den Riegelmechanismus
schieben. Stellen Sie sicher, dass beide Verriegelungsknöpfe heraus springen, und ziehen Sie
die Rückenschale nach vorne, um zu prüfen, ob sie sicher angebracht ist.
4. Die Breite des Rollstuhlrahmens können von Stuhl zu Stuhl variieren. Falls Sie
Schwierigkeiten haben, die Montagebügel auf die Metallstifte auszurichten, können Sie
kinderleicht die Breite der Java Rückenlehne für einen perfekten Sitz anpassen.
3
Schrauben
zur Einstellung
von Höhe und
Breite sind
eingekreist
3
