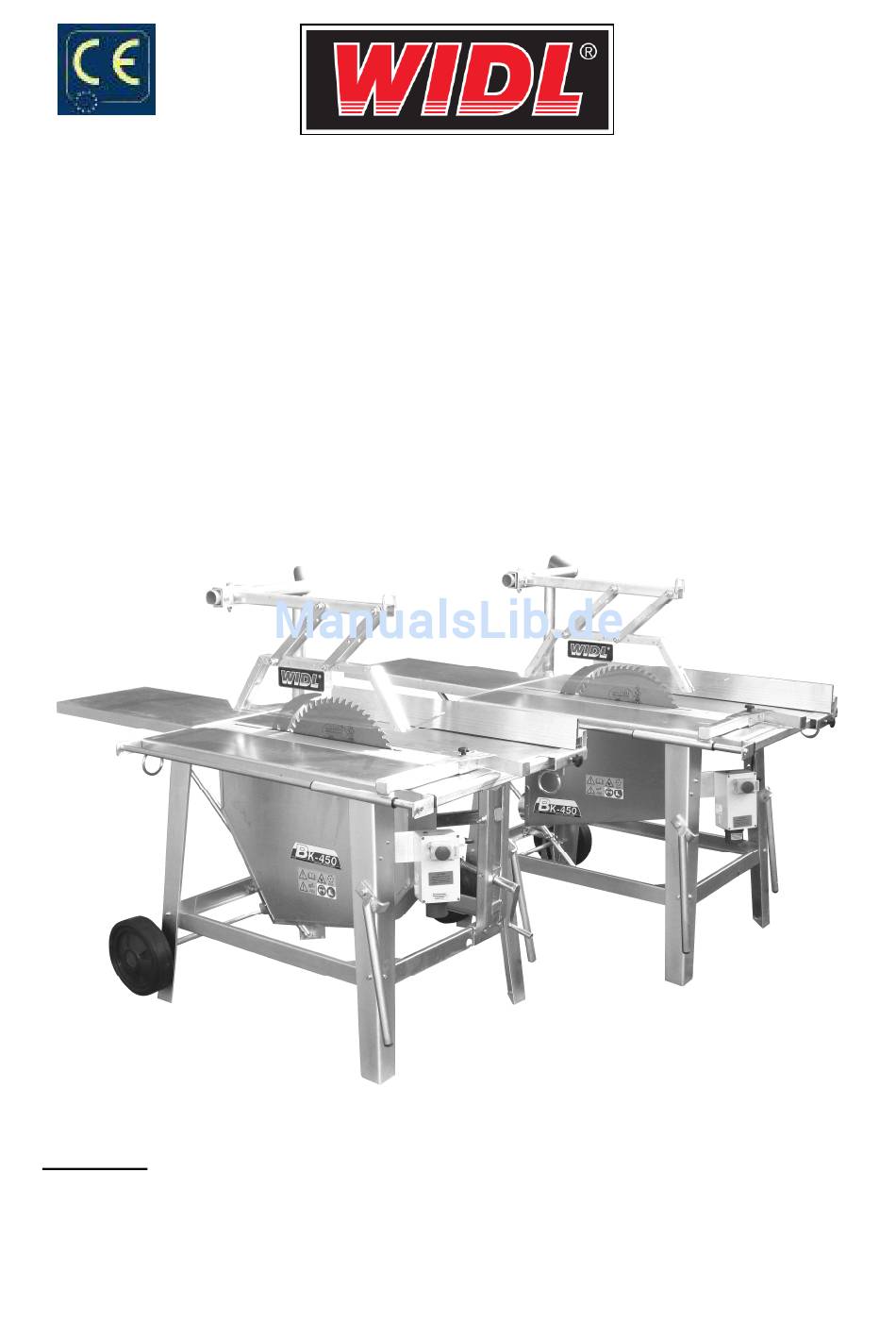

- Seite 1 original BEDIENUNGSANLEITUNG Baukreissäge S (starr) H (höhenverstellbar) Typ: S-Profi, H-Profi, S und H Sondermodelle ACHTUNG: Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten und für künftige Verwendung aufbewahren! Technische u. optische Änderungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Seite Hersteller Symbolerklärung Warn- und Sicherheitshinweise Allgemeines WIDL empfiehlt Sicherheitshinweise Bestimmungsgemäße Verwendung Restrisiken Aufstellung und Transport Beschreibung Inbetriebnahme Wartung Reinigung Sägeblattwechsel Fälzen, Zapfenschneiden, Nuten, Einsetzschneiden Schiebestock und -holz Tischverlängerung Fahrwerk Höhenverstellung Sägeblattauswahl / Spaltkeil Spindel (Reduzierring) Stromanschluss Drehstrommotor Schalter-Steckerkombination 23.1 Tastenerklärung... -
Seite 3: Hersteller
1. Hersteller: WIDL GmbH Donaustraße 37 94491 Hengersberg Deutschland Tel. 0049 / (0)9901 / 93 06 – 0 Fax 0049 / (0)9901 / 93 06 – 30 Email: info@widl.com www.widl.com Bei auftretenden Problemen steht Ihnen Ihr Fachhändler zur Verfügung. 2. Warn- und Sicherheitshinweise Symbolerklärung... -
Seite 4: Allgemeines
- Machen Sie sich vor dem ersten Einsatz mit der Bedienungsanleitung vertraut. - Nehmen Sie niemals eine beschädigte Maschine in Betrieb! - Verwenden Sie bei Zubehör und Verschleißteilen nur Original WIDL-Teile, diese erhalten Sie bei Ihrem Fachhändler. - Geben Sie bei Bestellungen den genauen Typ, die Serien-Nr., sowie Artikel- und Bestellnummer der Maschine an. -
Seite 5: Sicherheitshinweise
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten. Die Bedienungsanweisung muss sich ständig bei der Maschine befinden. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen, verstanden und sorgfältig beachtet werden. - Seite 6 Die Bedienungsperson muss mind. 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht (Achtung nationale Vorschriften beachten). An der Maschine tätige Personen dürfen nicht abgelenkt werden. Die Maschine darf nur im Freien und nicht in geschlossenen Räumen in Betrieb genommen werden.
-
Seite 7: Bestimmungsgemäße Verwendung
6. Bestimmungsgemäße Verwendung: - Die Baukreissäge ist ausschließlich zum Längs- und Querschneiden von Bauholz ohne Metall zu verwenden. Unabhängig von den Holzabmessungen darf nur 1 Stück auf den Tisch gelegt werden. (Maße siehe Tabelle) - Rundmaterialien (Rundhölzer, Rohre, o. ä.) dürfen nicht mit dieser Maschine geschnitten werden. -
Seite 8: Beschreibung
9. Beschreibung der Maschine: Baustellenkreissäge zum Schneiden und Besäumen von Bauholz. Grundausstattung: Baukreissäge mit Längs- und Queranschlag, Sägeblatt, Spaltkeil, Aluprofil, Schiebestock und –holz, Werkzeug (Schlüssel 19/24), Bedienungsanleitung Zubehör (optional): 2-Rollenfahrwerk Tischverlängerung X = Anschlagpunkte (Kranösen) 1 = Standplatz Bedienungsperson 10. Inbetriebnahme: Beachten Sie, dass Ihre Baukreissäge auf festem Grund gerade und standsicher aufgestellt ist, d.h. -
Seite 9: Reinigung
12. Reinigung: - Netzstecker ziehen - Nur trocken Reinigen (mit Bürste oder Besen) - Eventuell mit einem feuchtem Tuch - Druckluft 13. Sägeblattwechsel: - Netzstecker ziehen! - Verwenden Sie Arbeitshandschuhe. - bei Typ H das Sägeblatt ganz nach oben kurbeln - Schutzhaube nach oben schieben, dass es über dem Sägeblatt steht. -
Seite 10: Fälzen, Zapfenschneiden, Nuten, Einsetzschneiden
14. Fälzen, Zapfenschneiden, Nuten und Einsetzschneiden: - Die Benutzung einer Kreissäge zum Schneiden eines Falzes, Zapfen oder Nut ist verboten, sofern nicht der Teil des Sägeblattes über dem Tisch wirksam gesichert ist. - Wenn es nicht möglich ist, diese Arbeiten mit richtig eingesetztem Spaltkeil und die obere Schutzhaube durchzuführen, sind angemessene alternative Schutzeinrichtungen und Werkstückführungen notwendig. -
Seite 11: Höhenverstellung
18. Benutzung der Höhenverstellung: Dies ist NUR bei den höhenverstellbaren Typ H möglich! Mit der leichtgängigen Kurbel lässt sich das Sägeblatt stufenlos höhenverstellen und auch komplett ansenken. Das Gewinde des Verstellmechanismus ist je nach Bedarf zu reinigen und zu ölen. Das Gelenk nach Bedarf ölen. 19. -
Seite 12: Drehstrommotor
nicht 15 m bei 230 V Motoren bzw. 25 m bei 400 V Motoren überschreiten und ebenfalls 2,5 mm² Kabelquerschnitt aufweisen. Die Kabelverlängerung muss vollständig abgerollt sein. Die Maschine darf bei Elektroantrieb nur über ein mit Fehlerstromschutzschalter ≤ 30 mA abgesichertes Netz betrieben werden. 22. -
Seite 13: Beschreibung
23.2 Beschreibung Die Säge ist mit einer elektronischen Bremse ausgerüstet. Bei den Baukreissägen in Profiausführungen sind die Schalter-Steckerkombinationen zusätzlich mit einer Phasenausfallerkennung ausgestattet. D.h. beim Verbinden der Zuleitung mit dem Stecker überprüft dieser alle Phasen. Fehlt eine, springt die Maschine nicht an. Beachten Sie, dass dies jedoch nicht während des Betriebs der Säge erfolgt, sondern ausschließlich vor Starten des Motors! Springt der grüne Taster (siehe Bild Seite 12) beim Einschalten sofort wieder heraus,... -
Seite 14: Technische Daten
24. technische Daten Modell BK-S Profi BK-H Profi BK- S Sondermodell BK- H Sondermodell Sägeblatt Ø 400 / 450 / 500 mm 400 / 450 / 500 mm 400 / 450 / 500 mm 400 / 450 / 500 mm Sägeblattstärke Chromstahl... -
Seite 15: Hilfestellung / Problembeseitigung
