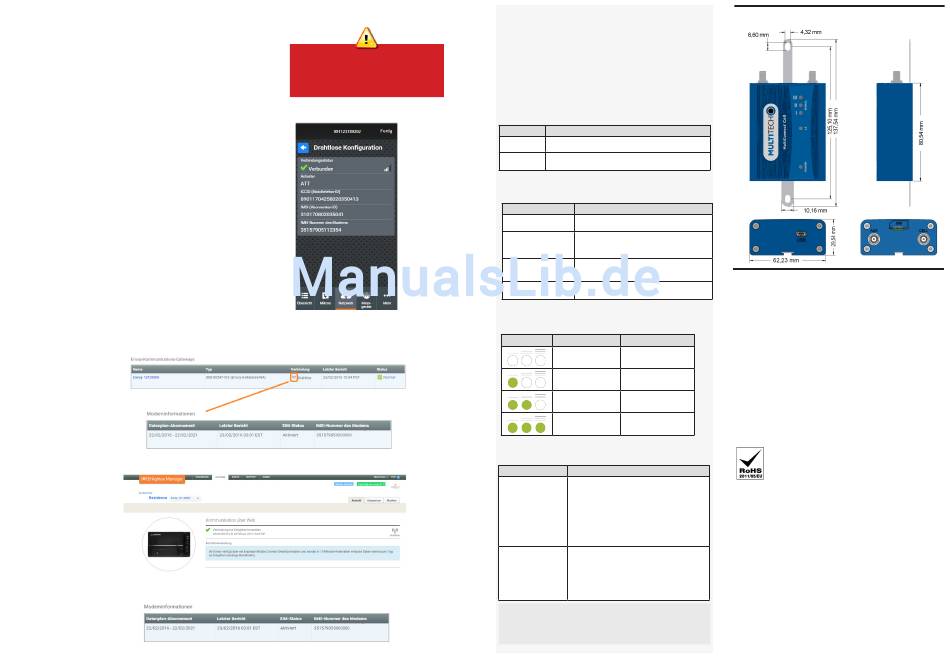

INSTALLATION
Berichtsmodus
Die Berichtseinstellung für ein Envoy mit Mobile Connect ist der Modus mit geringer Bandbreite.
Wenn Sie den Stecker des Mobilfunk-Modems ziehen, bleibt das Envoy im Modus mit geringer
Bandbreite. Wenden Sie sich an den Enphase-Kunden-Support, wenn Sie das Envoy für den
Standardberichtsmodus konfigurieren möchten. Der Standardmodus gilt nur, wenn das Envoy
über WLAN oder Ethernet verbunden wird.
Prüfen von Modem- und Verbindungsstatus
Ein Envoy mit Mobile Connect berichtet automatisch an Enlighten. Sie können den
Status vom Modem und die Verbindung mit Enlighten über das Enphase Installer
Toolkit oder über Enlighten prüfen.
Wenn das Envoy eine Internetverbindung über das Mobilfunk-Modem herstellt,
leuchtet die Envoy-Netzwerkkommunikations-LED im Envoy-S konstant grün, was eine
bestehende Verbindung mit Enlighten angibt.
Prüfen über das Installer Toolkit
Öffnen Sie die Enphase Installer Toolkit-App. Tippen Sie auf
Netzwerk > Drahtlos. Die Informationen zum Mobilfunk-Modem
werden angezeigt. Prüfen Sie den Verbindungsstatus und
stellen Sie sicher, dass die Signalstärke mindestens zwei
Balken beträgt, um eine angemessene Datenübertragung zu
erzielen.
Prüfen der Verbindung über Enlighten
1. Melden Sie sich beim Enlighten Manager an.
2. Wählen Sie ein System.
3. Wählen Sie die Registerkarte Geräte.
• Klicken Sie auf das Mobilfunk-Symbol neben der Envoy-Seriennummer. Die
Modeminformationen werden angezeigt.
• Oder klicken Sie auf die Envoy-Seriennummer, um die Envoy-Seite anzuzeigen. Wählen
Sie die Registerkarte Modem. Die Modeminformationen werden angezeigt
Wenn Sie das Mobilfunk-Modem bereits
installiert und an dem Envoy angeschlossen
haben, verschieben Sie das Modem NICHT
zu einem anderen Envoy. Dadurch wird das
Modem deaktiviert.
Prüfen über MultiTech-Status-LEDs
Das MultiTech-Modem besitzt die folgenden Status-LEDs:
• Power (Netz)
• LS
• Signal
In den folgenden Tabellen ist der LED-Anzeigestatus aufgeführt. Die
LEDs sind bei Betrachtung aus einem Winkel möglicherweise schlecht zu
sehen. Schauen Sie gerade auf die LEDs.
Power (Netz)
LED
Bedeutung
Aus
Keine Gleichspannung
An
Gleichspannung
LS (Link Status)
LED
Bedeutung
Aus
Mobilgerät wird nicht mit Strom versorgt
Kontinuierliches
Gleichspannung vorhanden, aber kein
Leuchten
Senden oder Empfangen
Langsames Blinken
Versorgung mit Strom und Suche nach einer
Verbindung
Schnelles Blinken
Senden oder Empfangen
Signal
LEDs
Beschreibung
Bedeutung
Alle aus
Sehr schwaches Signal
Balken 1 AN
Schwaches Signal
Balken 1 und 2 AN
Gutes Signal
Balken 1, 2 und 3 AN
Sehr gutes Signal
Fehlersuche
Problem
Aktion
Keine
1. Trennen Sie das USB-Kabel.
Kommunikation
2. Schalten Sie das Envoy ein.
mit Enlighten,
nachdem das
3. Warten Sie, bis das Envoy vollständig
Mobilfunk-Modem
startet.
an das Envoy
4. Schließen Sie das USB-Kabel des
angeschlossen
Mobilfunk-Modems wieder an.
wurde.
Ich möchte das
Durch Verschieben des Modems zu einem
Modem trennen und
Envoy an einem anderen Standort wird das
an einem anderen
Modem deaktiviert. Wenden Sie sich an den
Standort verwenden.
Enphase-Kunden-Support, wenn Sie das
Modem an einem anderen Standort neu
installieren müssen.
✓
Sollte ein Problem mit dem MultiTech-Modem in
Mobile Connectbestehen, wenden Sie sich an den
Enphase-Kunden-Support.
MultiTech-Modem – Abmessungen
BEHÖRDLICHE BESTIMMUNGEN
EMV, Sicherheit und Einhaltung der R&TTE-Richtlinie
Dieses Produkt besitzt die CE-Kennzeichnung, um die Einhaltung der
folgenden Richtlinien der Europäischen Gemeinschaft anzuzeigen:
Richtlinie des Rates 2004/108/EC vom 15. Dezember 2004 zur
Angleichung der Rechtsvorschriften der Mitgliedstaaten über die
elektromagnetische Verträglichkeit
und
Richtlinie des Rates 2006/95/EC vom 12. Dezember 2006 zur
Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend
elektrische Betriebsmittel zur Verwendung innerhalb bestimmter
Spannungsgrenzen
und
Richtlinie des Rates 2011/65/EU zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
und
Richtlinie des Rates 1999/5/EC vom 9. März 1999 über Funkanlagen
und Telekommunikationsendeinrichtungen und die gegenseitige
Anerkennung ihrer Konformität.
Beschränkung der Verwendung gefährlicher Stoffe
MultiTech Systems, Inc.
Konformitätszertifikat
2011/65/EU
MultiTech Systems, Inc. bestätigt, dass seine integrierten
Produkte den in der Richtlinie 2011/65/EU des
Europäischen Parlaments (Beschränkung der Verwendung bestimmter
gefährlicher Stoffe in elektrischen und elektronischen Geräten – RoHS)
festgelegten Beschränkungen chemischer Konzentrationen entspricht.
Diese MultiTech-Produkte sind frei von den folgenden verbotenen
Chemikalien:
• Blei¹, [Pb] < 1000 PPM
• Quecksilber, [Hg] < 1000 PPM
• Sechswertiges Chrom, [Cr+6] < 1000 PPM
• Cadmium, [Cd] < 100 PPM
• Polybromiertes Biphenyl, [PBB] < 1000 PPM
• Polybromiertes Diphenylether, [PBDE] < 1000 PPM
Umweltaspekte:
• Feuchtigkeitsempfindlichkeitsschwellwert (Moisture Sensitivity
Level, MSL) = 1
• Maximale Löttemperatur = 260 °C (in SMT-Reflow-Ofen)
¹Die Verwendung von Blei wird durch den folgenden RoHS-Anhang
von der Regelung ausgenommen, weshalb einige Module höhere
Bleikonzentrationen aufweisen (>1000 PPM); Widerstände, die Blei
gebunden in einer Glas- oder Keramikmatrix enthalten.
