Konfigurations- und Installationsanleitung
EcoMeter P (Power)
Ultraschall Füllstandsanzeige für schnelle Messungen mit externer Spannungsversorgung
Versorgen Sie den Sensor mit +3VDC, so dass dieser betriebsbereit ist. Schließen Sie +3VDC an das rote und die Masse / GND an das schwarze Kabelende an.
Der mitgelieferte Stecker und das passende Netzteil erleichtern diesen Vorgang.
Um den Kopplungs- / Paarungs-Vorgang zu starten, muss der EcoMonitor im sogenannten "Lernmodus" sein (Lrn blinkt auf dem Display). Dieser ist für 2 Minuten
aktiv und wird bei jedem Aus-und Einschalten der Stromversorgung aktiviert. Durch Drücken der Setup-Taste wird der Lernmodus abgebrochen.

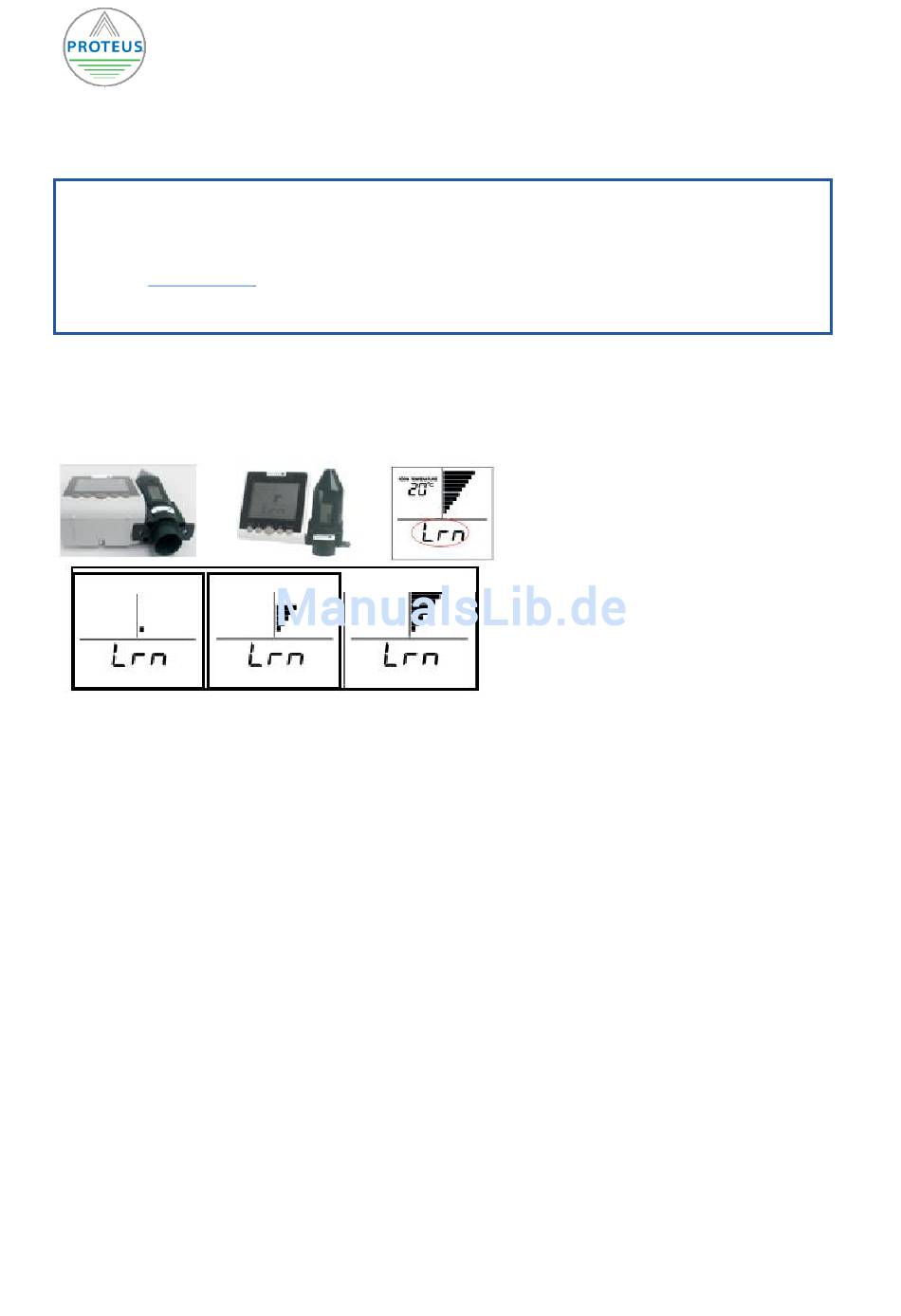

Um den Paarungsvorgang zu beginnen, halten Sie die linke Mitte des Sensors (kleiner schwarzer Punkt) direkt an die rechte Mitte des
Monitors - wie in Abb. 5 unten gezeigt. Der Monitor muss im Lernmodus sein (Lrn blinkt). Nach einigen Sekunden wird der Vorgang
automatisch gestartet, und beide Balkendiagramme müssen von unten nach oben wandern. Mit einem Piepton und längerem
Aufleuchten der LED wird der Koppelvorgang abgeschlossen und der Sensor kann vom EcoMonitor entfernt werden.
Gehen Sie auf
www.youtube.com
Ein mehrmaliges koppeln ist nicht notwendig, da die Koppeldaten gespeichert bleiben. Mehrmaliges koppeln führt zu kurzen
Batterielaufzeiten, da der Fast Modus jedesmal aktiviert wird, der 10min dauert und die Batterie sehr stark belastet.
Schritt 3 – Montage des Sensors auf dem Tank
Die beiden Geräte sind jetzt gepaart und der Sensor ist für die Montage auf dem Tank vorbereitet.
Der Ecomonitor tickt und die rote LED blinkt während dieser Zeit kontinuierlich.
Sie haben nun die Möglichkeit den Sensor genau auszurichten, so dass Sie das berechnete Volumen sofort überprüfen können. Sollte das Volumen mit der Realität
nicht übereinstimmen, überprüfen Sie bitte die eingestellten Parameter im Setup. Diese können Sie jederzeit korrigieren und optimieren.
Kann der Sensor keine gültige Distanz messen, erscheint ein Warndreieck auf dem Display, so dass Sie den Sensor bitte erneut ausrichten oder die Distanz zur
Oberfläche verkürzen sollten. Wird eine gültige Distanz erkannt, wird dies mittels den Balken oder einem Zapfpistolensymbol auf dem Display des Sensors
angezeigt.
Für Tanks mit 2" oder 1 ½" Gewindeöffnungen oder Muffen:
1.
Schrauben Sie den Sensor und Adapterring mit den mitgelieferten Schrauben (Kreuz) auf den Gewindeadapter.
2.
Vergewissern Sie sich, dass die Neoprendichtung richtig zwischen Sensor und Adapterring sitzt. Die Neoprendichtung dient zur Entkopplung und darf nicht
zu stark gequetscht und nur leicht angeschraubt werden.
3.
Entfernen Sie die Kappe der Gewindeöffnung Ihres Tanks und schrauben Sie den Sensor auf das freie Gewinde.
4.
Stellen Sie sicher, dass der Sensor im Lot zur Mediumsoberfläche ausgerichtet ist und kein Warndreieck auf dem Display der Rakete zu sehen ist.
Für Erdtanks mit Schacht:
1.
Schrauben Sie den Sensor und Adapterring mit den mitgelieferten Schrauben (Kreuz) auf den Gewindeadapter. Bei 1" Gewindeöffnungen, kann der
Sensor einfach in das Gewindeloch gesteckt werden. Umwickeln Sie den Trichter mit etwas Isolierband, so dass keine störende Heizöldämpfe austreten
können.
2.
Nutzen Sie die Neoprendichtung zur Entkopplung des Ultraschallsignals und quetschen Sie diese nicht zu stark.
3.
Muss der Sensor 15cm unterhalb des Schachtdeckels montiert werden, empfehlen wir die Plus Variante, da Sie somit sicherstellen können, dass das
Funksignal außerhalb der Zisterne empfangen werden kann.
4.
Abhängig vom Deckel muss auch eine Plusvariante gewählt werden, so dass die Sendeeinheit außerhalb des Schachtes positioniert werden kann um eine
zuverlässige Funkverbindung zu gewährleisten.
5.
Steht ein Leerrohr zur Verfügung, kann das Koaxialkabel der Plusvariante getrennt werden, so dass das Kabel einfach durch das Leerrohr gezogen werden
kann. Verbinden Sie anschließend den Masseschirm mit Masseschirm und die Seele mit der Seele. Einfache Lüsterklemmen sind dazu ausreichend.
6.
Stellen Sie sicher, dass der Sensor im Lot zur Mediums Oberfläche ausgerichtet ist und kein Warndreieck auf dem Display der Sendeeinheit / Sensors zu
sehen ist.
FAQ
Welchen Tanktyp wähle ich am besten?
Bei Kunststofftanks und kellergeschweißten Tanks wählen Sie bitte Tanktyp „A". Bei runden Erdtanks wählen Sie bitte Tankform „B".
Verliere ich die Konfigurations und Paarungsdaten wenn der Ecomonitor vom Netz getrennt wird?
Die Konfigurationsdaten und Paarungsdaten werden über eine (wie beim Sensor baugleiche) Knopfzelle CR2450 oder CR2440 gespeichert und gehen bei Spannungsverlust nicht verloren.
Mein Ecomonitor zeigt E:03 nach einigen Monaten obwohl nicht verändert wurde!
Bitte beachten Sie, dass der Sensor gegenüber Kondensat empfindlich ist. Wassertröpfchen im Trichter und an der Membran können die Messung beeinflussen. Als Resultat erscheint der
Fehler E:03. Wischen Sie den Trichter mit einem ölgetränkten Tuch aus, so dass ein wasserabweisender Film entsteht.
Mein Ecomonitor zeigt E:02 nach einiger Zeit?
Entweder die Funkverbindung ist nicht stabil und Sie sollten zur Plus Variante wechseln, ober die Batteriekapazität ist zusammen gebrochen, so dass die Leistung nicht mehr ausreichend ist,
um Daten zu senden.
Proteus Ecometer P (Power) V.07 01/2018
und suchen Sie nach „Proteus Ecometer" um ein Video zum Paarungsvorgang zu finden.
PROT-EMP-IA-v7 (Stand 01/2018)
Da der Sensor mittels dem Ultraschallverfahren eine Distanz
misst, kann der Sensor bei jedem Füllstand montiert werden.
Der Tank muss nicht geleert werden, um den Sensor montieren
zu können.
Abb. 5
2/4
