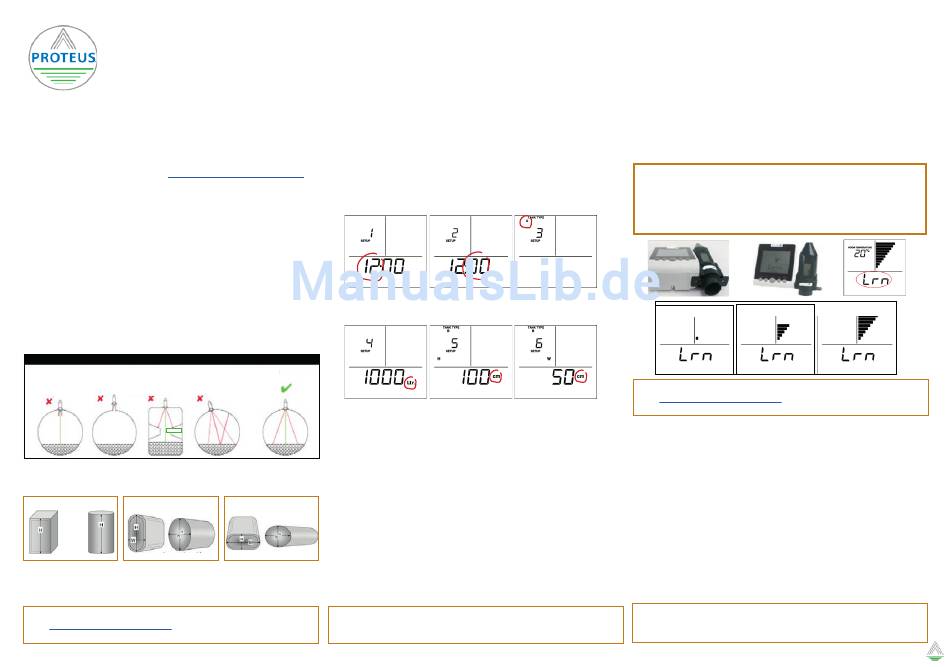

Proteus EcoMeter Installationsanleitung

Installationsanleitung
EcoMeter &
EcoMeter Plus
(mit Antennenverlängerung)
Ultraschall Füllstandsanzeige für Heizöltanks, Diesel, Schmieröl
EM-IA-v5 (Stand 10/2014)
Vor der Installation auf dem Tank
1. Kann der Sensor auf dem Tank installiert werden? Wo?
Wird der Gewindeadapter benötigt?
2. Wenn möglich, schauen Sie sich die Videos zur Paarung/
Synchronisierung von Monitor und Sensor und zur Konfi-
guration des Monitors an (www.proteus-meter.com/faq)
3. Halten Sie die Abmessungen Ihres Tanks bereit
4. Halten Sie den aktuellen Heizölpreise bereit
Hinweis!
• Vermeiden Sie Tankstutzen mit über 2cm Höhe
• Bitte Sicherheitsabstand von 15cm zwischen Sensor und
maximaler Füllhöhe beachten
• Der maximale Meßbereich des Sensors beträgt 3m
• Das maximale meßbare Volumen ist 19 999 Liter
• Beim Betrieb auf Heizöltanks muss der mitgelieferte
Gewindeadapter verwendet werden
Installationshilfe
Sensor nicht auf Stutzen oder Hindernisse im Tank können
Rohren über 2cm installieren. das Ultraschallsignal stören.
min. 20cm
Wahl des richtigen Tanktyps
Tanktyp A Tanktyp B
Rechteckig / (H ≥ W) Oval /
zylinderförmig zylinderförmig
(vertikal) (horizontal)
Hinweis!
Siehe www.proteus-meter.com/faq für Informationen zur Installation
auf Erdtanks.
Schritt 1 - Basiskonfiguration
Bei der ersten Inbetriebnahme startet der EcoMeter Monitor
automatisch im Setup-Modus oder halten Sie die Setup-Taste
für einige Sekunden gedrückt falls der EcoMeter Monitor zuvor
schon eingeschaltet wurde.
Der EcoMeter Monitor zeigt dann SETUP 1 an. Sie können jetzt
mit der Konfiguration des EcoMeter beginnen.
Geben Sie mit den ▲/▼- Tasten die gewünschten Werte ein,
bestätigen Sie Ihre Auswahl immer mit der ENTER-Taste in der
Mitte des Monitors.
Im Falle einer Falscheingabe drücken Sie einfach wiederholt die
ENTER-Taste bis Sie wieder zurück zu dem Menüpunkt kom-
men, den sie ändern wollen.
Setup 1 - Uhrzeit
eingeben (Stunden)
Sensor muss senkrecht
eingebaut werden.
Setup 4 - Volumen
des Tanks in Liter
Fahren Sie im gleichen Prinzip mit den nächsten Menüpunkten
fort.
Tanktyp C Geben Sie unter Setup 7 den z.B. aktuellen bezahlten
Heizölpreis pro Liter an.
Aktivieren oder deaktivieren Sie unter Setup 8 mit den
▲/▼- Tasten den Leerstandsalarm, der erklingen soll, sobald
der Tankinhalt unter 5% des Gesamtvolumen fällt.
Bestätigen Sie Ihre Eingabe mit ENTER und drücken Sie an-
schließend die SETUP-Taste um den Konfigurationsvorgang zu
(W > H)
beenden.
Niedrigprofil
Gehen Sie unverzüglich auf Schritt 2 der Installation über.
Hinweis!
Bei Batterietanks geben Sie die Abmessungen und Form eines Tanks
an, aber das Gesamtvolumen aller Tanks (z.B. 3 x 2000L=6000L)
Setup 2 - Uhrzeit Setup 3 - Tanktyp
eingeben (Minuten) wählen (A, B oder C)
Setup 5 - Höhe des
Setup 6 - Breite/Weite
Tanks in cm
des Tanks in cm (Nur
Tanktyp B und C)
Schritt 2 - Paarung des EcoMeter Sensor und Monitor
Dieser Vorgang aktiviert den Sensor und synchronsiert den
Datenaustausch mit dem Monitor.
Um diesen Vorgang zu starten muss der Monitor im soge-
nannten "Lernmodus" sein (Lrn blinkt auf dem Display).
Dieser ist nur für 2 Minuten aktiv, wird aber bei jedem Ein-
schalten der Stromversorgung aktiviert. Durch Drücken der
Setup-Taste wird der Lernmodus abgebrochen.
Die Konfigurationsdaten werden gespeichert und gehen bei
Spannungsverlust nicht verloren.
Um den Paarungsvorgang zu beginnen halten Sie die linke
Mitte des Sensors (kleiner schwarzer Punkt) direkt an die
rechte Mitte des Monitors, wie im Bild unten gezeigt.
Der Monitor muss im Lernmodus sein (Lrn blinkt).
Nach einigen Sekunden wird der Vorgang automatisch gestartet.
Hinweis!
Siehe www.proteus-meter.com/faq für Videos zum Paarungsvorgang
des EcoMeter Sensor und Monitor.
Sobald der Monitor den Sensor erkennt, werden die Balkendia-
gramme auf der Anzeige des EcoMeter Monitors als auch auf
der Anzeige des Sensors blinken und gleichzeitig ansteigen.
Wenn alle 10 Balken blinken, macht der Proteus Monitor einen
lauten Piepton und die rote LED auf dem Sensor blinkt.
Die beiden Geräte sind jetzt gepaart und der Sensor ist bereit
für die Montage auf dem Tank.
Nach der Paarung der Geräte sendet der Sensor für ungefähr
10 Minuten kontinuierlich Daten zum Proteus Monitor (Echt-
zeitmodus).
Um sofort genaue Messdaten zu garantieren, sollte der Sensor
möglichst innerhalb dieser 10 Minuten auf dem Tank montiert
werden.
Bitte beachten!
Die Konfigurationvorgänge des EcoMeter (Standardversion) und des
EcoMeter Plus (mit Antennenverlängerung) sind identisch.
