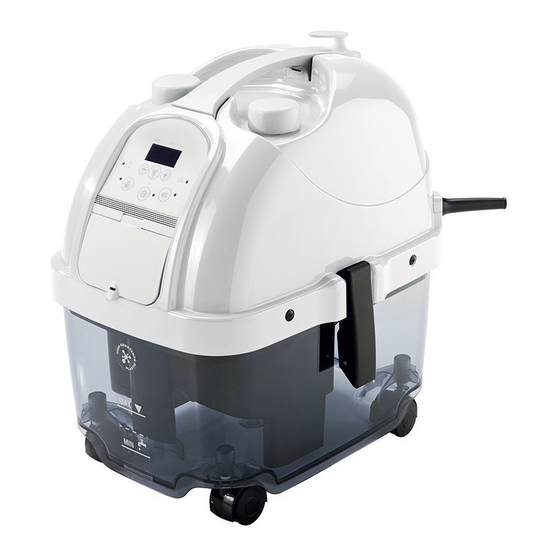

- Seite 1 HERA PLUS GEBRAUCHSHANDBUCH ISTRUCTION LANGUAGE...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS DAS EIGENTLICHE PRODUKT: BESCHREIBUNG ..................SEITE 02 INBETRIEBNAHME ............................SEITE 03 phaSE: BEFÜLLUNG DES UNTEREN BEhÄLTERS ....................SEITE 03 phaSE: BEFÜLLUNG DES TaNKS ........................SEITE 03 phaSE: BEFÜLLEN DES REINIGUNGSMITTELTaNKS ................... SEITE 03 phaSE: EINSchaLTUNG phaSE: aNSchLUSS DES FLEXIBLEN SchLaUchES ................... SEITE 04 phaSE: INBETRIEBNahME DES ZUBEhÖRS ....................... SEITE 05 IM LIEFERUMFANG ENTHALTENES ZUBEHÖR ..................SEITE 06 GRIFF MIT SchLaUch ..........................SEITE 06 MULTIFUNKTIONaLE BÜRSTE ........................SEITE 06 EINSaTZ ZUR aNSaUGUNG vON FLÜSSIGKEITEN ..................SEITE 06 2B EINSaTZ FÜR TEppIchE ..........................SEITE 06 UNIvERSaLEINSaTZ ............................. SEITE 06 FENSTERpUTZEINSaTZ .......................... -
Seite 4: Das Eigentliche Produkt: Beschreibung
DAS EIGENTLICHE PRODUKT: BESCHREIBUNG Vorderseite 1. anschlussbuchse für den flexiblen Schlauch 2. Befehlsanzeiger 3. Drehknopf zur Dampfregelung 4. Wassertankverschluss 5. Oberhaube 6. handgriff 7. Unterbehälter 8. verschlusshaken 9. Räder Rückseite 10. Filterbedeckung 11. Netzkabel 12. verschluss für Reinigungsmitteltank und Kabelaufhängung... -
Seite 5: Inbetriebnahme
INBETRIEBNAHME 1. PHASE: BEfÜLLUNG DES UNTEREN BEHÄLTERS • verschlusshaken lösen (Abb.1); • Oberhaube abnehmen (Abb.2); • Den Unterbehälter mit ca. 2 Liter sauberem Wasser füllen (Abb.3); • Die haube wieder aufsetzen und darauf achten, dass der Wasserstandsandanzeiger des Behälters sich auf der vorderen Seite befindet (Abb.4). ABB.2 fIG.2 ABB.1 fIG.1 WICHTIG: Um SCHÄDEN Am mOTOR ZU VERmEIDEN, SOLLTE WÄHREND DER ANSAUGUNG kONTROLLIERT WERDEN, DASS DIE ANGESAmmELTE fLÜSSIGkEIT NICHT DEN AUf DEm BEHÄLTER ANGEGEBENEN... -
Seite 6: Phase: Einschaltung
4EmE PHASE: EINSCHALTUNG • Das Netzkabel an eine 230 v Steckdose mit Erdung anschließen, auf dem Display “e“ erscheinen nun 3 rote Lichter. • Staubsaugerfunktion: die Taste “B” drücken sowie die Tasten +/- zur Leistungsregelung. • Dampffunktion: die Taste “a” drücken, nach ungefähr sieben Minuten schaltet sich die Kontrollleuchte “d” ein, und das Gerät erreicht die optimale Betriebstemperatur und den optimalen Betriebsdruck. Der Dampf wird je nach der zu reinigenden Oberfläche mit dem Drehknopf (abb.9) eingestellt. Die Temperatur bleibt dabei sichtbar auf dem Display. Sobald andere Funktionen ausgewählt sind, werden diese auf dem Display für circa 5 Sekunden angezeigt. -
Seite 7: Phase: Anschluss Des Flexiblen Schlauches
5. PHASE: ANSCHLUSS DES fLEXIBLEN SCHLAUCHES • Um den flexiblen Schlauch anzuschließen, die verschlussklappe der Steckdose anheben (Abb.10) und die Steckereinheit sorgfältig einführen. Die Klappe danach wieder schließen und sich dabei vergewissern, dass der Steckerzapfen richtig eingesteckt ist. ABB.10 fIG.10 6. PHASE: INBETRIEBNAHmE DES ZUBEHÖRS • alle Zubehörteile verfügen über eine Doppelfunktion, sowohl die der ansaug- als auch der Dampffunktion, und sind entweder direkt in den Griff oder in die verlängerungen einzufügen. -
Seite 8: Im Lieferumfang Enthaltenes Zubehör
IM LIEFERUMFANG ENTHALTENES ZUBEHÖR HANDGRIff mIT fLEXIBLEm SCHLAUCH a. Steckereinheit. B. Flexibler Schlauch. c. Griff. d. Dampftaste e. ansaugungstaste. WARTUNG DES SCHLAUCHS Nach jedem Gebrauch wird empfohlen, einen/zwei Liter Wasser aus einer Schale anzusaugen und den Schlauch auszuspülen, so dass sich kein Schmutz in den Innenwänden ablagert. Den Schlauch anschließend zum trocknen aufhängen. 2. mULTIfUNkTIONALE BÜRSTE Dadurch, dass sie mit einem Gelenk ausgestattet ist, welches eine Drehung um 360° ermöglicht, ist diese Bürste in der Lage, schwer erreichbare Stellen zu reinigen (z.B. unter Möbeln und Betten, auf hohen Schränken usw.) sowie unterschiedliche arten... -
Seite 9: Fensterputzeinsatz
3. fENSTERWISCHER Dieser Fensterwischer-Einsatz ist besonders gut geeignet für die Reinigung von Fenstern und Spiegeln. Nähere Beschreibungen zur verwendung: siehe unten (4a). ANmERkUNG: Im WINTER EmPfIEHLT ES SICH, DIE fENSTER VOR DEm BEGINN DER REINIGUNG ETWAS ANZUWÄRmEN, UNTER VERWENDUNG DES ZUBEHÖRTEILES BEI EINEm ABSTAND VON 10/15 Cm. 4. DÜSE mm.150 Es handelt sich hier um eine Bürste, auf der die folgenden Einsätze angebracht werden können: 4A. -
Seite 10: Regelmässige Wartung
REGELMÄSSIGE WARTUNG REINIGUNGSmITTEL- PUmPE Wenn vorauszusehen ist, dass in Kürze die Reinigungsmittel-Funktion nicht zum Einsatz kommen und/oder wenn die Maschine für einige Tage nicht verwendet wird, so empfehlen wir, die Reinigungsmittel- pumpe wie folgt abzuspülen: Den Reinigungsmitteltank entleeren mittels der Funktion • “Kaltwäsche” (Seite 4). • Den Tank mit Wasser füllen. • anschließend den Tank erneut wie beschrieben entleeren. mOTORHALTERUNG (D) Diese befindet sich unter der Oberhaube. Das Gerät vor der Reinigung abschalten. Es wird empfohlen, für die Reinigung lediglich und ausschließlich ein feuchtes Tuch anzuwenden - keinesfalls direkte Wasserstrahlen (z.B. aus Dusche, Wasserhahn usw.). -
Seite 11: Optional
OPTIONAL: 1. BÜGELEISEN Die sich im vorderen Teil der Maschine befindliche Klappe öffnen • und den Stecker des Bügeleisens einführen. • Die Klappe wieder schließen und dabei darauf achten, dass der Steckerzapfen richtig eingesteckt ist. • Das Thermostat je nach Gewebetyp auf die gewünschte position einstellen. • Die Taste (acc) des “Befehlsanzeigers” betätigen. • Einige Minuten abwarten, bis sich das Bügeleisen erwärmt hat. • Durch das Drücken der Taste auf dem Griff des Bügeleisens erfolgt der Dampfaustritt. Den Druck entsprechend dem Gewebe einstellen. -
Seite 12: Sicherheitsbestimmungen Und Vorsichtsmassnahmen Fuer Beim Gebrauch
SICHERHEITSBESTIMMUNGEN UND VORSICHTSMASSNAHMEN FUER BEIM GEBRAUCH • Das Gerät nicht ohne Unterteil benutzen (7). • Keine Reinigungs- oder Desinfektionsmittel in das Innere des Kesseltanks geben (nur Wasser verwenden). • Das Gerät niemals umdrehen (Gefahr der Schädigung des Elektroventils). • Keine entzündlichen oder explosiven Stoffe, Zement, asche, Gips oder andere Materialien ansaugen, da diese eine gefährliche Mischung erzeugen könnten. • Bei der ansaugung von Substanzen wie: Wein, alkohol, ammoniak, Reinigungsmitteln oder korrosiven produkten könnte der Unterbehälter beschädigt werden. Es wird angeraten, diesen zu entleeren und gründlich auszuspülen. • Es sollte sichergestellt sein, dass die Oberflächen und die zu reinigenden Gegenstände den Dampf auch gut vertragen (am besten vorher auf kleinen Oberflächen testen). • Den Dampf nicht verwenden auf Samt, Satin und Leder. • vor dem anschluss des Gerätes überprüfen, ob die elektrische Stromspannung mit der auf dem technischen Datenetikett übereinstimmt (220/240 v). Das Gerät nicht in der Nähe von personen zum Einsatz bringen, welche keine Schutzkleidung tragen. -
Seite 13: Wenn Etwas Mal Nicht Funktioniert
WENN ETWAS MAL NICHT FUNKTIONIERT. Dies ist manchmal auf Ursachen zurückzuführen, die durch einfache Überprüfungen leicht beseitigt werden können. A N Om A LIE URS AC HE L Ö SUNG · der Kunststofffilter des · Den Filter reinigen abscheiders ist schmutzig oder · Die Leistung steigern verstopft · Den Schlauch ablösen und den Unzureichende ansaugkraft · die Leistungseinstellung ist niedrig Schmutz entfernen · der flexible Schlauch ist verstopft · Den Behälter ausleeren und mit · der Unterbehälter ist voll sauberem Wasser wieder auf den... -
Seite 14: Garantie Und Sicherheit, Kundendienst
GARANTIE UND KUNDENDIENST TECHNISCHES DATENBLATT SICHERHEIT abmessung (cm) 37 x 30 x 41 h Kreislaufsstoppvorrichtung für Tanke und kessel • • • Spannung 220-240 volt 50-60 hz. • Thermostat Thermische Sicherung • Druck 600 kpa • • Widerstand 1900 Watt • Druckschalter • Turbomotorleistung 1200 Watt • Sicherheitsventil 8 Bar Geräuschpegel Lpa 81,8 dBA - LWa 100,12 dBA Niederspannungs-Schalttechnik • • • Betriebstemperatur: +5°c / +30°c • Das Gerät entspricht der Niederspannungsrichtlinie 2006/95/cE •... -
Seite 15: Ersatz-O-Ring
ERSATZ-O-RING...
