Orca PUHZ-SHW112YHA Montageanleitung

Luft/wasser wärmepumpen zur raumheizung und warmwasseraufbereitung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

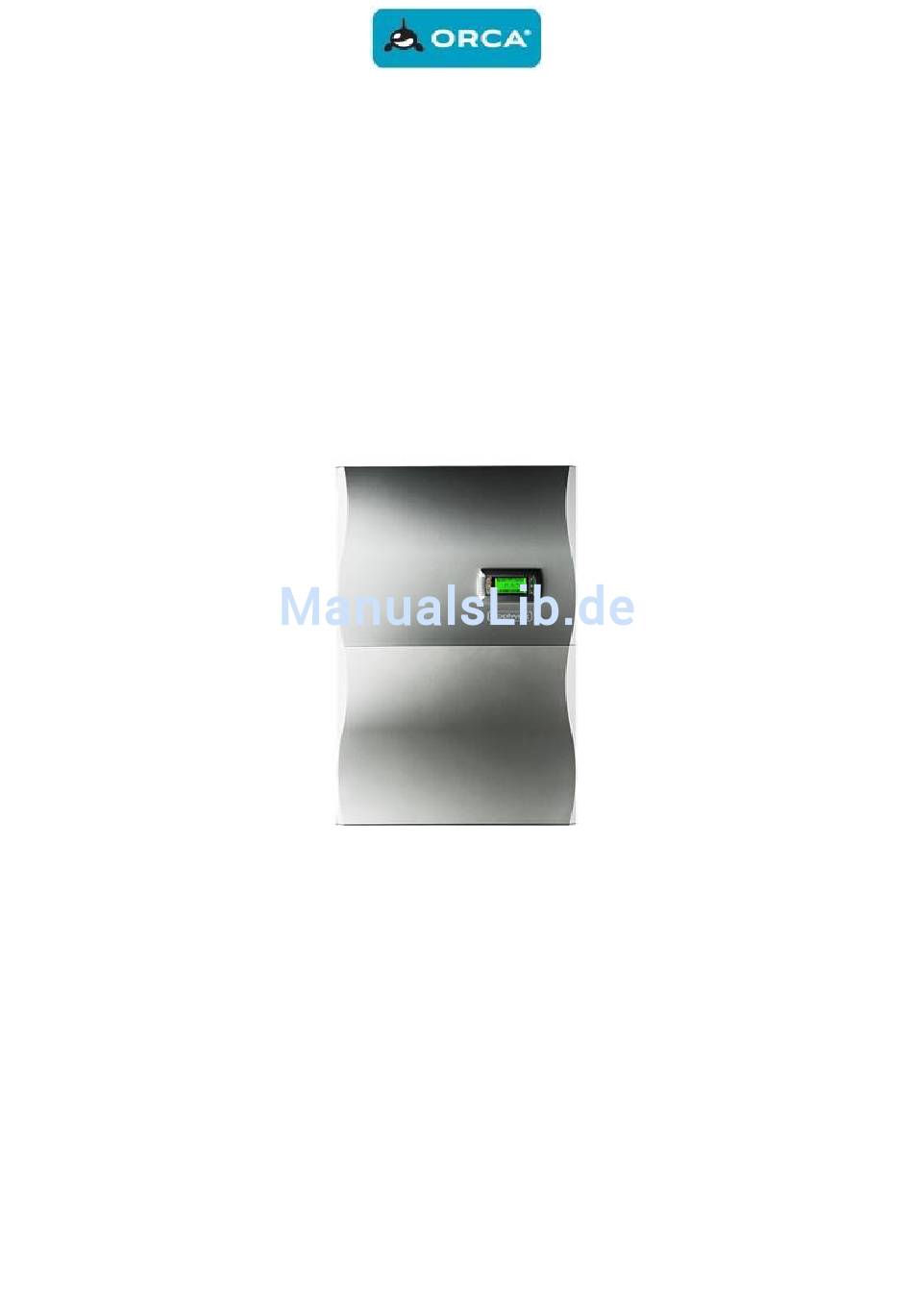

LUFT/WASSER WÄRMEPUMPEN ZUR RAUMHEIZUNG UND
WARMWASSERAUFBEREITUNG
ORCA EXCLUSIVE
MONO, MONO XL
Montageanleitung
VER 3.2_2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Orca PUHZ-SHW112YHA

Inhaltszusammenfassung für Orca PUHZ-SHW112YHA

  • Seite 1 LUFT/WASSER WÄRMEPUMPEN ZUR RAUMHEIZUNG UND WARMWASSERAUFBEREITUNG ORCA EXCLUSIVE MONO, MONO XL Montageanleitung VER 3.2_2015...
  • Seite 2 Diese Anleitungen gelten für mehrere Serien von Wärmepumpen Dadurch kann es in den Anleitungen zu Abweichungen bezüglich Dimensionen, Parameter und Abbildungen kommen. Das Unternehmen behält sich das Recht vor, technische oder andere Eigenschaften ohne vorheriger Mitteilung und ohne Verantwortung abzuändern. Für Druckfehler sind wir nicht verantwortlich...
  • Seite 4 1 Sicherheits- und ANMERKUNG! Gebrauchenleitung Dieses Symbol warnt vor Bedingungen, die 1.1 Allgemeine Sicherheitshinweise eine unmittelbare Bedrohung für die Beschädigung der Anlage darstellen. Vor der Verwendung der Anlage lesen Sie gründlich Gebrauchsanleitungen. Diese beinhalten nutzbare Hinweise und Anmerkungen, wie mit der Anlage zu arbeiten, damit materielle GEFAHR! Schaden und Körperverletzungen vermieden Dieses Symbol warnt vor Bedingungen, die...

  • Seite 5: Transport Und Lagerung

     Die Anlage darf nur für die vom Hersteller Weise. Die Anlage enthält umweltschädliche vorgesehene Zwecke verwendet werden. Stoffe, darum muss diese nach ihrer Lebensdauer  Anlage entsprechend entsprechend entsorgt und gemäß örtlichen geltenden lokalen Vorschriften Vorschriften umrüstet werden. entsorgen, denn beinhaltet umweltschädliche Gase und Stoffe.
  • Seite 6 4 Vorbereitung der Anlage vor der Bestellung der Inbetriebnahme Die Anlage wird gemäß den   Alle Kabel vorgeschriebener Dimensionen müssen bei der Montageanleitungen (Innen- und Außeneinheit) in die Endposition Inneneinheit gekennzeichnet werden eingebaut. und bereit auf den Anschluss sein. ...

  • Seite 7: Es Wird Geprüft, Ob Im System

    5 Verlauf der Inbetriebnahme  Zunächst werden Freon-  Es werden der richtige Betrieb der Verbindungen überprüft (Verlauf der Umschaltventile (BEI Verbindungsrohre, ihre Länge, AUFBEREITUNG; Durchmesser und Dichte). RAUMHEIZUNG) richtigen Werte der gemessenen Temperaturen  Es wird geprüft, ob im System geprüft.
  • Seite 8 6 Dimensionen Eingang des kalten Warmwassers - 1" Außengewinde Ausgang des erwärmten Wassers (Steigleitung) - 1" Innengewinde Ausgang des warmen Warmwassers - 1" Außengewinde Anschluss Kältemittelleitung 3/8" Anschluss Kältemittelleitung 5/8"(MONO XL 3/4˝)
  • Seite 9 7 Bestandteile Strömungswächter Wärmetauscher El. Durchlauferhitzer Umschaltventil Umwälzpumpe Systemsteuerung Transformator Kommunikations- Schnittstelle zwischen Relais für das Innen/Ausseneinheit Einschalten der Heizkörper Anschlussklemmen Hauptschalter Sicherheitsrelais für E- Heizpatrone Heizkörpers...

  • Seite 10: Technische Daten Der Außeneinheiten

    8 Technische Daten der Außeneinheiten ZUBADAN Der Modell PUHZ-SHW80VHA PUHZ-SHW112YHA PUHZ-SHW140YHA PUHZ-SHW230YKA Leistung - HEIZUNG (min.- 8 (4,5 – 10,2) 11,2 (4,5 – 14,9) 14 (5.0 – 16.0) 23 ( 6,0 – 26,0) max.) Leistung - KÜHLUNG (min.- 7,1 (4,9 – 8,1) 10,0 (4,9 –...
  • Seite 11 POWER INVERTER SW Der Modell PUHZ- PUHZ- PUHZ- PUHZ- PUHZ- SW40VHA SW50VHA SW75VHA SW100YHA SW120YHA Nennleistung - 11,2 HEIZUNG (A7/W35) Nennleistung - 10,0 14,0 KÜHLUNG Verbrauch COP A7/W35 5,02 5,01 4,97 4,96 4,96 COP A2/W35 3,66 3,65 3,63 3,62 3,61 COP A-7/W35 2,73 2,73...
  • Seite 12 POWER INVERTER ZRP Der Modell PUHZ- PUHZ- PUHZ- PUHZ- PUHZ- ZRP60VHA ZRP71VHA ZRP100YKA ZRP125YKA ZRP140YKA Nennleistung - 11,2 HEIZUNG (A7/W35) Nennleistung - 10,0 12,5 14,0 KÜHLUNG Verbrauch COP A2/W35 3,51 3,42 3,09 2,99 Arbeitsbereich °C -15 ∼ 35 -15 ∼ 35 -20 ∼...

  • Seite 13: Technische Daten Der Inneneinheiten

    9 Technische Daten der Inneneinheiten EXCLUSIVE MONO (XL) °C Max. Ausgangswasser-Temperatur Max. zugelassener Druck 5 – 70 Verbrauch der Umlaufpumpe Firšt EMV Umschaltung Heizung-Warmwasser Plattenwärmetauscher SWEP Druckabfall Plattenwärmetauscher 4,26 Wasservolumen im Sekundärkreis Regelungstechnik CAREL Display-Regelung PGD1 Kältemittelleitung 3/8 + 5/8 (XL - 3/4 für PUHZ SHW230) Zoll Hzg.

  • Seite 14: Vorbereitung Und Installation

    oberen Diagramme sind automatischen Absperrventilen richtigen Dimensionierung muss Druck-Umsteuerventil Heizsystems gewidmet. Abhängig von eingebaut werden, damit der Durchfluss der Umlaufpumpe muss der minimale bei Verschluss von allen Ventilen nicht Durchfluss, der von der Außeneinheit anhält. gefordert wird und in der Tabelle der Bei Anlagen mit Umlaufpumpe der technischen Daten gelistet ist, immer Energieklasse A muss in die Rückleitung...

  • Seite 15: Wartung

    Positionieren Sie die Anlage an die gewünschte Stelle. Dabei muss die Fläche gerade und waagerecht sein, damit sich die Anlage nicht neigt und damit diese richtig funktioniert. Schließen Sie die Speisung, alle Sensoren, Rohre und Pumpen an. Befestigen Sie die Inneneinheit MONO mit werden, damit das Einfrieren der Anlage und beigelegten Träger...

  • Seite 16: Entfernung Der Deckel

    13 Entfernung der Deckel 1. Lösen Sie die Schrauben auf dem obigen Teil des obigen Plastikdeckels. 2. Den oberen Deckel entfernen Sie mit dem Zug nach oben und dann nach außen. Seien Sie dabei vorsichtig, das Sie das Verbindungskabel zwischen Bildschirm und Regler nicht beschädigen.

  • Seite 17: Erneute Füllung Und Ergänzung Der Anlagen (R410A: Kg)

    V: notwendiges Volumen des Ausdehnungsgefäßes. ε: Ausdehnungskoeffizient des Wassers G: Gesamtvolumen des Warmwassers im System : Druck im Ausdehnungsgefäß : Höchstzulässiger Betriebsdruck Der obere Graph gilt für die folgenden Daten: ε: bei 65 °C = 0,0198 : 0,1 MPa : 0,3 MPa * 30 Der Sicherheitswert wurde bereits hinzugefügt In die Anlage ist ein 12 l Expansionsgefäß...
  • Seite 18 16 Anschluss L(0) STEUERUNGSVERSORGUNG N(0) (Option, mit separater Spannungsversorgung) INNENGERÄT HAUPTSTROMVERSORGUNG L1(1) L2 (1) AUßENGERÄT HAUPTSTROMVERSORGUNG L3 (1) N (1) S1 (1) AUßENGERÄT KOMMUNIKATION S2 (1) S3 (1) 230V VERSORGUNG FÜR EXTERNE KOMPONENTEN UMWÄLZPUMPE D(M)K1 UMWÄLZPUMPE D(M)K2 MISCHVENTIL MK1 MISCHVENTIL MK2 UMWÄLZPUMPE SOLAR oder DK3 AUßENTEMPERATURFÜHLER (NTC - 10 kOHM) TEMPERATURFÜHLER MK1 (NTC - 50 kOHM)

  • Seite 19: Heiz- Und Kühlkurve

    17 Heiz- und Kühlkurve Fußboden Heizung Wasseraustritt Temperatur Außentemperatur Heizkörper Heizung Wasseraustritt Temperatur Außentemperatur  °C und bei Außentemperatur +5 °C Parallele Bewegung der Kurve wird auf der ganzen Kurve durchgeführt. bleibt die Kurve still (Drehpunkt). 0,1 im Menü bedeutet die 0,1 im Menü...
  • Seite 20 NTC 3 - NTC Raumtemperaturfühler für 18 Hydraulische Grundschema heizkreis 3 des Systems RT 1 – ON/OFF Thermostat für Heizkreis 1 Begriffserklärung: RT 2 – ON/OFF Thermostat für Heizkreis 2 RT 3 – ON/OFF Thermostat für OT -Außentemperaturfühler TB- Warmwasser Oben Heizkreis 3 Temperaturfühler PHE –...
  • Seite 21 MONO 1: DK1 + BW (bis 150m2)
  • Seite 22 MONO 2: DK1 + BW (über 150m2)
  • Seite 23 MONO 3: MK1 + MK1 + DK3 + BW...
  • Seite 24 MONO 4: MK1 + MK2 + BW + SOLAR...
  • Seite 25 MONO 5: MK1 + MK2 + BW + KESSEL + SOLAR...
  • Seite 26 MONO 6: MK1 + MK2 + BW + SCHWIMMBAD (DK3)
  • Seite 27 MONO 7: MK1 + MK2 + BW + SOLAR HEIZUNGSUNTERSTÜZUNG...

  • Seite 28: Elektro-Schemata Der Anlage Mono

    19 Elektro-Schemata der Anlage MONO...
  • Seite 29 Eingangs- und Ausgangssignale Einstellungsbereich Inhalt Bereich Einheiten Raumtemperatur Normalbetrieb 8-26 °C Raumtemperatur Nachtabsenkung 8-26 °C Heizkurve WP -30 - 30 °C (bei Außentemperatur -15°C) Heizkurve M1 -20 - 30 °C (bei Außentemperatur -15°C) Tages- Kühlfunktion 20-32 °C Nacht- Kühlfunktion 24-36 °C Warmwasser 35-55...

  • Seite 30: Einstellungen Der Codeschalter Auf Der Platte Pac-If-011B (Kommunikationskarte In Der Inneneinheit)

    20 Einstellungen der Codeschalter auf der Platte PAC-IF-011B (Kommunikationskarte in der Inneneinheit) Vor der Inbetriebnahme der Anlage müssen die Einstellungen der Einstellungen der Codeschalter auf Codeschalter der Außeneinheit geprüft dem Raumtemperatursensor Carel werden und gemäß den Einstellungen DPWT010000 auf dem Etiketts auf der Innenseite des Deckels der Außeneinheit geregelt Beide Codeschalter müssen auf werden.

  • Seite 31: Der Sockel Der Außeneinheit

    21 Der Sockel der Außeneinheit Power Inverter: PUHZ-SW75VHA, PUHZ-SW100YHA, PUHZ-SW120YHA, PUHZ-ZRP71VHA Zubadan: PUHZ-SHW80VHA, PUHZ-SHW112YHA, PUHZ-SHW140YHA Beton Loch für Kupferrohr Verbindung Kies Erde Drainagerohr Bei undurchlässiger Schicht Wand...
  • Seite 32 Power Inverter: PUHZ-ZRP100YKA, PUHZ-ZRP125YKA, PUHZ-ZRP140YKA Zubadan: PUHZ-SHW130YKA Beton Loch für Kupferrohr Verbindung Kies Erde Drainagerohr Bei undurchlässiger Schicht Wand Für die Aufstellung des Betonsockels wasserdurchlässiges Gestein finden, ist der Kondensatabzug möglich, wenn muss ein 55 cm tiefes Loch ausgegraben werden, in das Loch sich jedoch auf dem Boden wasserundurchlässiges Gestein muss der Sockel gestellt werden,...
  • Seite 33 .21.1 Einfacher Sockel für alle Einheiten Das Ablassrohr muss bis Es wird dagegen empfohlen die wasserdurchlässigem Gestein geführt Außeneinheiten der Wärmepumpen an Wände von Wohnobjekten mit werden, sonst kann das Kondensat das Rohr ausfüllen und frieren. Folglich Träger anzubringen, da die Anlage kann es zum Verschütten des bei Inverterfunktion die Arbeitsfrequenz maßgeblich...

  • Seite 34: Instandhaltung Zum Verlängern Der Lebensdauer

    22 Instandhaltung zum Verlängern der Lebensdauer 22.1 Was kann man alleine machen  Sichtprüfung der Einheit und Installationen  Sorge um saubere Arbeitsumfeld  Anlagenreinigung 22.2 Jährliche Wartungen inkludieren  Das Überprüfen der Mg Anode (Wechsel nach Bedarf)  Reinigung des Verdampfers der Außeneinheit ...
  • Seite 35 GARANTIEERKLÄRUNG UND GARANTIESCHEIN Kennzeichnung der Waren: Garantieerklärung und Garantieschein gelten ausschließlich für die im Garantieschein angegebene Anlage. Die Garantie gilt nicht für: Eingebaute Verbrauchsgüter (Dichtungen, Anoden, Filter, usw.), die sich beim normalen Gebrauch abnutzen und verschleißen und die regelmäßig kontrolliert, gereinigt und gewechselt werden müssen Umlaufpumpe und elektrischer Heizkörper (falls im System nicht weiches demineralisiertes Wasser verwendet wird)

  • Seite 36: Verfahren Der Geltendmachung Der Garantieansprüche

    Die Wartung muss von einer Fachperson mit Lizenz für die Arbeit mit Kühlgasen F (Freon in der Wärmepumpe). Zugelassene Werkstätte: Orca Energija d.o.o., Vodovodna ulica 30c, 2000 Maribor Rufen Sie uns für Wartung an: 00386 (0) 59 07 50 05 Verfahren der Geltendmachung der Garantieansprüche:...
  • Seite 37 GARANTIESCHEIN Für die Anlage SERIENNUMMER: SERIENNUMMER: SERIENNUMMER: VERKÄUFER: STEMPEL: ORCA ENERGIJA d.o.o. Vodovodna ulica 30c 2000 Maribor, Slowenien Monteur (von Monteur auszufüllen) STEMPEL: ___________________________________________ (Name des Unternehmens) ___________________________________________ (Anschrift des Unternehmens) Montagedatum: _____________________________ SERVICEBUCH:...
  • Seite 38 GARANTIESCHEIN FÜR DIE GARANTIEBEDINGUNGEN HAFTET: ORCA ENERGIJA d.o.o. STEMPEL: Vodovodna ulica 30c 2000 Maribor 00386 (0) 59 07 50 05 Tel.: E-Mail: Waren Typ:_ , Seriennr.: Typ:_ , Seriennr.: Typ:_ , Seriennr.: Datum der Übergabe der Anlage (Lieferant-Verkäufer): Stempel: 1. WARTUNG DURCHGEFÜHRT MONTIERT UND IN 2.
