M O N T A G E A N L E I T U N G
WT-Unterschrank
P SUB 130 2B W/K
zu Subway 6131 13 xx
105
25
1

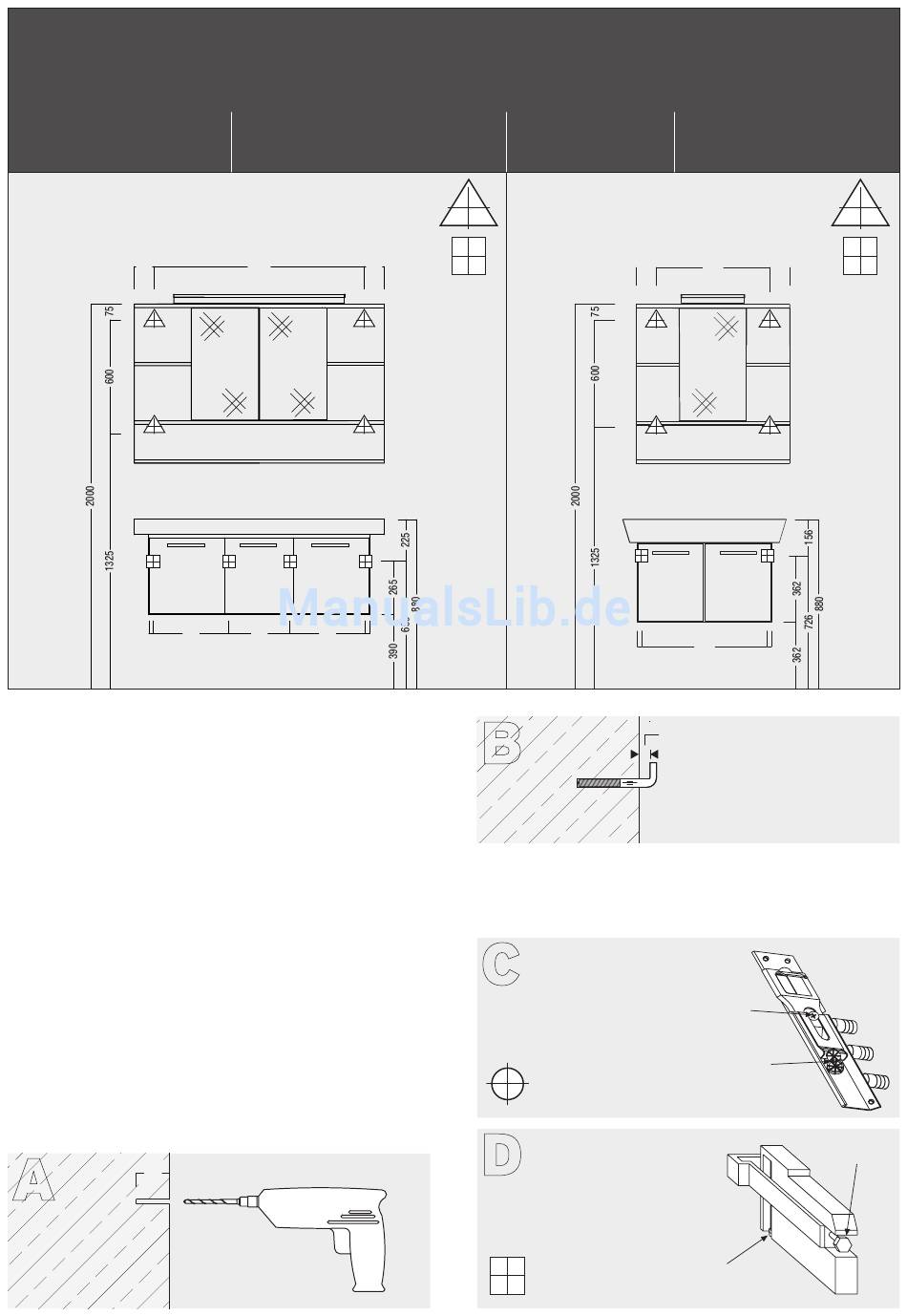

Auswahl der Skizzen laut Bestellung
2
Beim Auspacken von Spiegeln oder Spiegelschränken ist grundsätzlich darauf zu
achten, dass diese auf weichem Untergrund vorsichtig abzusetzen sind.
3
Vor dem Bohren den Verlauf von Strom- und Wasser unbedingt überprüfen und
berücksichtigen!!
4
Bohren Sie alle Mauerlöcher laut Skizze(n). Dafür benötigen Sie einen Bohrer mit
8 mm, Bohrtiefe 50 mm. (Bild A)
5
Drehen Sie in jedes gebohrte Loch einen mitgelieferten Mauerhaken. (Bild B)
6
Hängen Sie nun das Möbel auf die Mauerhaken. Bitte kontrollieren Sie ob das Möbel
auch richtig in den Aufhängern eingerastet ist. Durch leichten Zug nach vorne >
Widerstand
7
Das aufgehängte Möbel sollte waagrecht und verwindungsfrei hängen.
A
50
Schiebetür-Spiegelschrank
P SSP 130 W/K
1090
391
317
391
WT-Unterschrank
P PRO A 85 W/K
zu PRO A 1395.6
105
25
Alle Maß-Angaben bei den Abbildungen sind (falls nicht anders angegeben) in mm!
B
8
Sollte der Schrank nicht waagrecht hängen, so können Sie den Schrank nun mittels
Höhen- und Tiefenverstellschraube (Bild C, D u. E) ausrichten.
(Bei Bild D Schutzkappe abziehen!)
C
Aufhänger für Halbhoch-,
Hoch-, Ober- und
Unterschränke
D
Aufhänger für
Waschtischunterschränke
Schiebetür-Spiegelschrank
P SSP 130 W/K
105
590
105
25
650
25
5 - 7 mm
Tiefeneinstellung
mittels Schraube
Höhenverstellung mittels
Übersetzunggetriebe
Höhen-
verstellschraube
Tiefen-
verstellschraube
