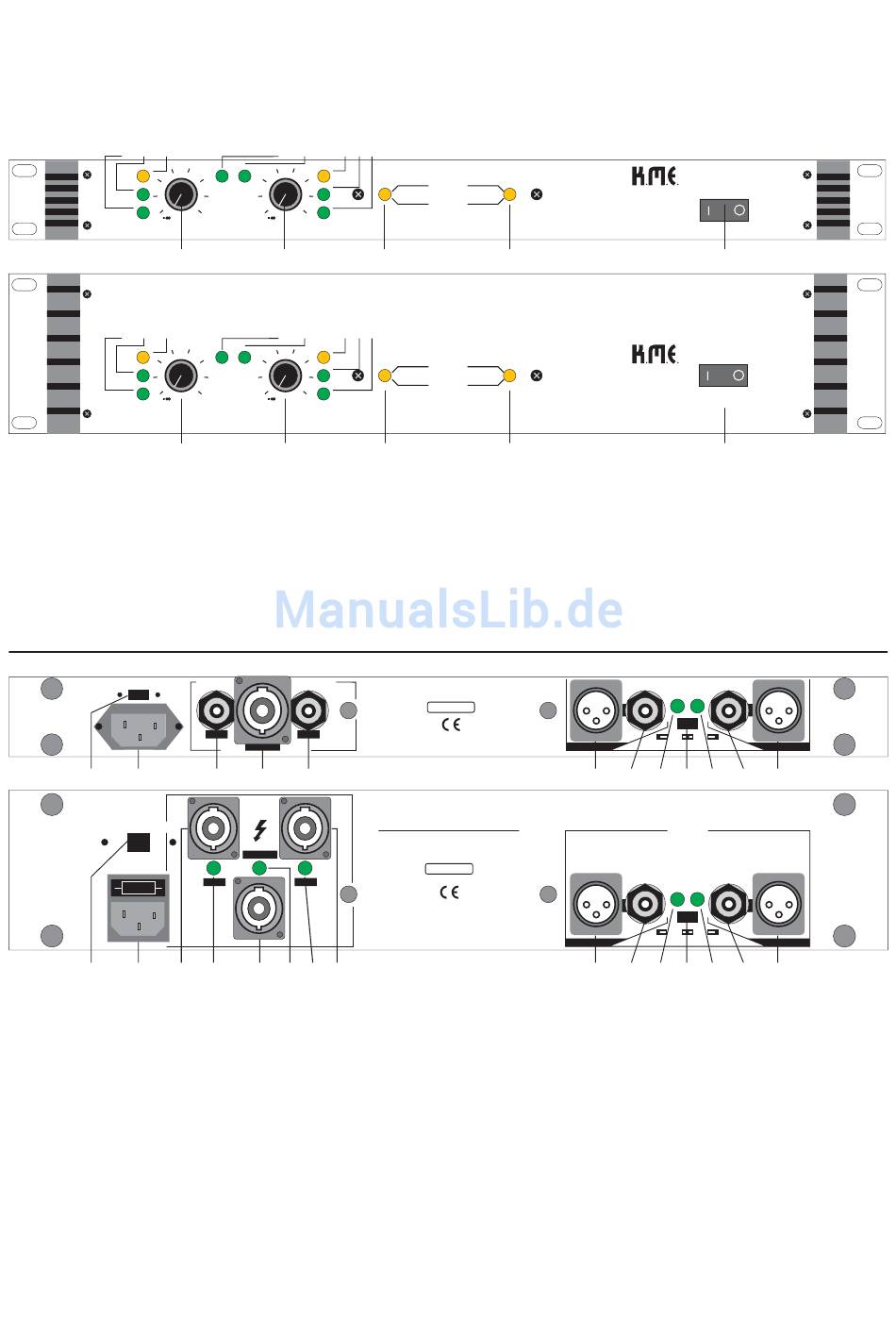

Bedienfelder SPS 240 S / SPA 450 S
13
12
11
-12
-18
LIMIT
-24
ACTIVE
-48
INDICATOR
CHANNEL A
1
13
12
11
-12
-18
LIMIT
-24
ACTIVE
-48
INDICATOR
CHANNEL A
1
1
Lautstärkeregler Kanal A
2
Lautstärkeregler Kanal B
3
LED-Anzeige Endstufe an / Schutzschaltung aktiv (Kanal A)
4
LED-Anzeige Endstufe an / Schutzschaltung aktiv (Kanal B)
5
Netzschalter
6
Indicator-LED für Kanal B
7
Active-LED für: Lautstärkeregler Kanal B in Funktion
8
Limit-LED
für: Interner Begrenzer Kanal B aktiv
9
LED-Anzeige für Betriebsart BRIDGE MODE
10
LED-Anzeige für Betriebsart MONO MODE
11
Limit-LED
für: Interner Begrenzer Kanal A aktiv
12
Active-LED für: Lautstärkeregler Kanal A in Funktion
13
Indicator-LED für Kanal A
Anschlußfelder SPS 240 S / SPA 450 S
FREE
GROUND
230V ~ AC 50-60 Hz
P n 370W
14
15
FREE
GROUND
4,0 AT
230V ~ AC 50-60 Hz
P n 750W
FUSE
14
15
16
14
Schalter zum Trennen Schaltungsmasse vom Gehäuse
15
Anschluß für Netzkabel
Ausgänge
16
Ausgang Kanal B (SPEAKON)
17
LED-Anzeige: Ausgang Kanal B aktiv
18
Ausgang Mono-Brücke (SPEAKON)
19
LED-Anzeige: Mono Brücke aktiv
20
LED-Anzeige: Ausgang Kanal A aktiv
21
Ausgang Kanal A (SPEAKON)
Eingänge
22
Eingang Kanal B (XLR)
23
Eingang Kanal B (Klinke)
24
LED-Anzeige: Eingang Kanal B aktiv
25
Umschalter zwischen Stereo-, Brücken- und Mono-Modus
26
LED-Anzeige: Eingang Kanal A aktiv
27
Eingang Kanal A oder Mono-Brücke (Klinke)
28
Eingang Kanal A oder Mono-Brücke (XLR)
10
9
8
7
MONO
BRIDGE
-12
-9
-18
-9
LIMIT
-6
-24
-6
USING
ACT.
MODE
-3
-48
-3
INDICATOR
0dB
0dB
CHANNEL B
2
8
7
10
9
MONO
BRIDGE
-12
-9
-18
-9
LIMIT
-6
-24
-6
USING
ACT.
MODE
-3
-48
-3
INDICATOR
0dB
0dB
CHANNEL B
2
120VA RMS
120VA RMS
CH B
CH A
4 W
4 W
BRIDGE
W
8
200VA RMS
16
18
21
OUT
BRIDGE
CH B
CH A
17
18
19 20 21
(Klinke bei SPA 240 S)
nur SPA 450 S
nur SPA 450 S
nur SPA 450 S
(Klinke bei SPA 240 S)
Control Panels SPA 240 S / SPA 450 S
6
PROTECT
POWER ON
3
4
6
PROTECT
POWER ON
3
4
1
volume control channel A
2
volume control channel B
3
LED for power amp on / protect active (channel A)
4
LED for power amp on / protect active (channel B)
5
power switch
6
indicator-LED for channel B
7
LED for volume control channel B is active
8
internal limiter channel B is active
9
LED for BRIDGE MODE
10
LED for MONO MODE
11
internal limiter channel A is active
12
LED for volume control channel A is active
13
indicator-LED for channel A
Contnnection Panels SPA 240 S / SPA 450 S
WARNING!
THIS EQUIPMENT MUST BE EARTHED!
PULL POWER PLUG BEFORE OPENING!
SER.NR.
SPA 240 S
KLINGENTHALER MUSIKELEKTRONIK GmbH
MADE IN GERMANY
OUTPUT POWER
W
EACH CHANNEL:
4
225VA RMS
W
BRIDGE
:
8
400VA RMS
WARNING!
THIS EQUIPMENT MUST BE EARTHED!
PULL POWER PLUG BEFORE OPENING!
SER.NR.
SPA 450 S
KLINGENTHALER
MUSIKELEKTRONIK
GmbH
MADE IN GERMANY
14
switch for disconnect ground from casing
15
power cord
Outputs
16
output channel B (SPEAKON)
17
LED: output channel B active
18
mono-bridge (SPEAKON)
19
LED: bridge-output active
20
LED: output channel A active
21
output channel A (SPEAKON)
Inputs
22
input channel B (XLR)
23
input channel B (jack)
24
LED: input channel B active
25
switch between stereo-, bridge- and mono-mode
26
LED: input channel A active
27
input channel A or mono-bridge (jack)
28
input channel A or mono-bridge (XLR)
SPA 240 S
®
POWER
5
SPA 450 S
®
POWER
5
INPUT
ACTIVE
CHANNEL B
STEREO
BRIDGE
MONO
22
23
24
25
26
27
IN
INPUT PARAMETER
0 dBm = 775 mV
(balanced and unbalanced)
INPUT
ACTIVE
CHANNEL B
STEREO
BRIDGE
MONO
22
23
24
25
26
27
CHANNEL A
28
CHANNEL A
28
(SPA 240 S: jack)
only SPA 450 S
only SPA 450 S
only SPA 450 S
(SPA 240 S: jack)
