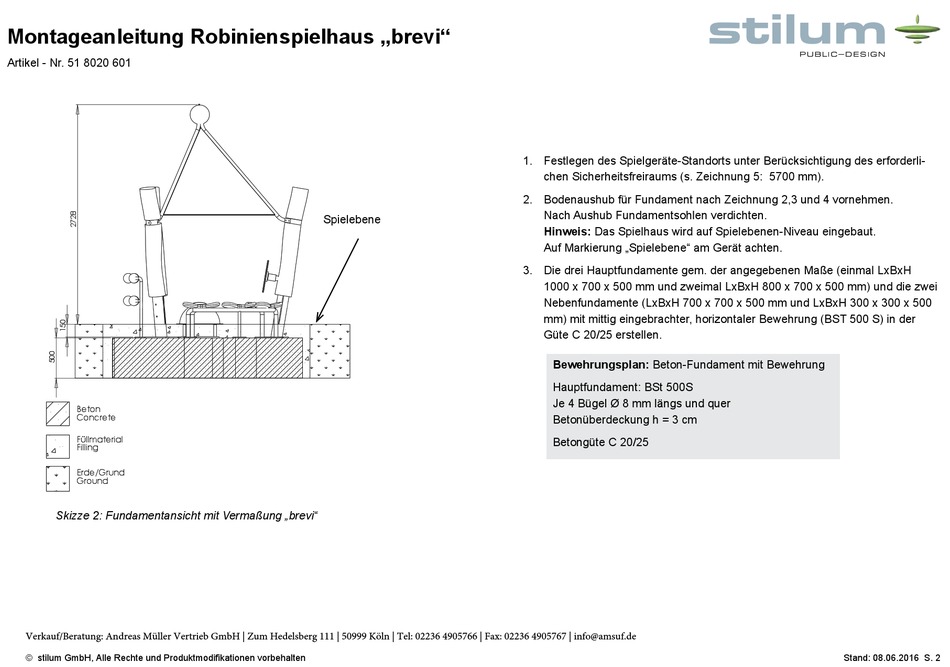

Montageanleitung Robinienspielhaus „brevi"
Artikel - Nr. 51 8020 601
Beton
Concrete
Beton
Concrete
Füllmaterial
Filling
Füllmaterial
Filling
Erde/Grund
Ground
Erde/Grund
Ground
Skizze 2: Fundamentansicht mit Vermaßung „brevi"
Verkauf/Beratung: Andreas Müller Vertrieb GmbH | Zum Hedelsberg 111 | 50999 Köln | Tel: 02236 4905766 | Fax: 02236 4905767 | info@amsuf.de
© stilum GmbH, Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
WERKSTOFF
WERKSTOFF
DATUM:
Abmaße:
04.02.2016
GEZ:
Abmaße:
MAßSTAB:
Fertigung:
GEPR:
x
MAßSTAB:
Fertigung:
FREIG:
x
OBERFLAECHEN NACH
ZUL. ABWEICHUNG
OBERFLAECHEN NACH
ZUL. ABWEICHUNG
DIN ISO 1302 REIHE 2
DIN 2768 - mH
DIN ISO 1302 REIHE 2
DIN 2768 - mH
WERKSTUECKKANTEN
-0,3
+0,3
WERKSTUECKKANTEN
-0,3
Gewerbegebiet Larsheck
+0,3
NACH DIN 6784
56271 Kleinmaischeid
NACH DIN 6784
Deutschland
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VERWENDET
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VERWENDET
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Zeichnung 5: 5700 mm).
2. Bodenaushub für Fundament nach Zeichnung 2,3 und 4 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Spielhaus wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Gerät achten.
3. Die drei Hauptfundamente gem. der angegebenen Maße (einmal LxBxH
1000 x 700 x 500 mm und zweimal LxBxH 800 x 700 x 500 mm) und die zwei
Nebenfundamente (LxBxH 700 x 700 x 500 mm und LxBxH 300 x 300 x 500
mm) mit mittig eingebrachter, horizontaler Bewehrung (BST 500 S) in der
Güte C 20/25 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h = 3 cm
BENENNUNG:
DATUM:
NAME:
Fundamentplan
04.02.2016
Behnke
Betongüte C 20/25
GEZ:
BENENNUNG:
NAME:
Seitenansicht
Fundamentplan
GEPR:
Behnke
Seitenansicht
ZG-NR:
FREIG:
0170-00-00
ZG-NR:
0170-00-00
BESTELL-NR:
BESTELL-NR:
Projekt:
Robinienhaus
Projekt:
Robinienhaus
Gewicht:
9817620.35
Gewerbegebiet Larsheck
Gewicht:
9817620.35
56271 Kleinmaischeid
Rev.:
Deutschland
Rev.:
A3
A3
