1/2/4 Port USB 2.0 Extender über Cat5 oder Cat6 – Bis zu 330 ft (100m)
USB2001EXT2/USB2002EXT2/USB2004EXT2
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Verpackungsinhalt
• 1 x USB Extender Transmitter/Lokale Einheit
• 1 x USB Extender Empfänger/Remote unit Einheit
• 1 x Stromadapter
• 3 x Stromkabel (NA/UK/EU)
• 4 x Montagehalterung
• 1 x USB Kabel
• 1 x Installations Guide
Systemanforderungen
• USB fähigen Computer mit verfügbarem USB Anschluss
• Verfügbare AC Steckdose
• Category 5e, ungeschirmt zweiadrig (UTP) oder höheres Kabel.
Installation
1. Platzieren Sie die Lokale und Empfänger Einheit an den
gewünschten Orten und verbinden diese miteinander durch RJ45
Cat5 oder Cat6 Kabel.
a) Wenn Sie Oberflächen Kabel verwenden, stellen Sie sicher,
dass Sie genügend Cat5e-Kabel zur Verfügung haben, um die
Lokale und Empfänger Einheit zu verbinden, und dass beide
Enden einen RJ45 Anschluss haben. Das Kabel kann nicht durch
Netzwerkgeräte gehen (z.B. Router, Switch).
Oder
b) Wenn Sie Wandverkabelung zwischen der Lokalen und
Empfänger Einheit verwenden, stellen Sie sicher, dass das Patch
Kabel lang genug ist, um beide Einheiten zu verbinden. Das Kabel
kann nicht durch Netzwerkgeräte gehen (z.B. Router, Switch)
2. Verbinden Sie den beiliegenden Stromadapter mit der Lokalen
Einheit (USB2002EXT2) oder Empfänger Einheit (USB2004EXT2/
USB2001EXT2). Die Strom LED sollte dauerhaft leuchten.
3. Verbinden Sie die Lokale Einheit mit dem Host Computer mit
einem USB Kabel. Der Computer kann Ein- oder ausgeschaltet
sein. Das Betriebssystem sollte den Extender automatisch
erkennen und installieren.
4. USB Geräte können nun mit der Empfänger Einheit verbinden werden.
Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com

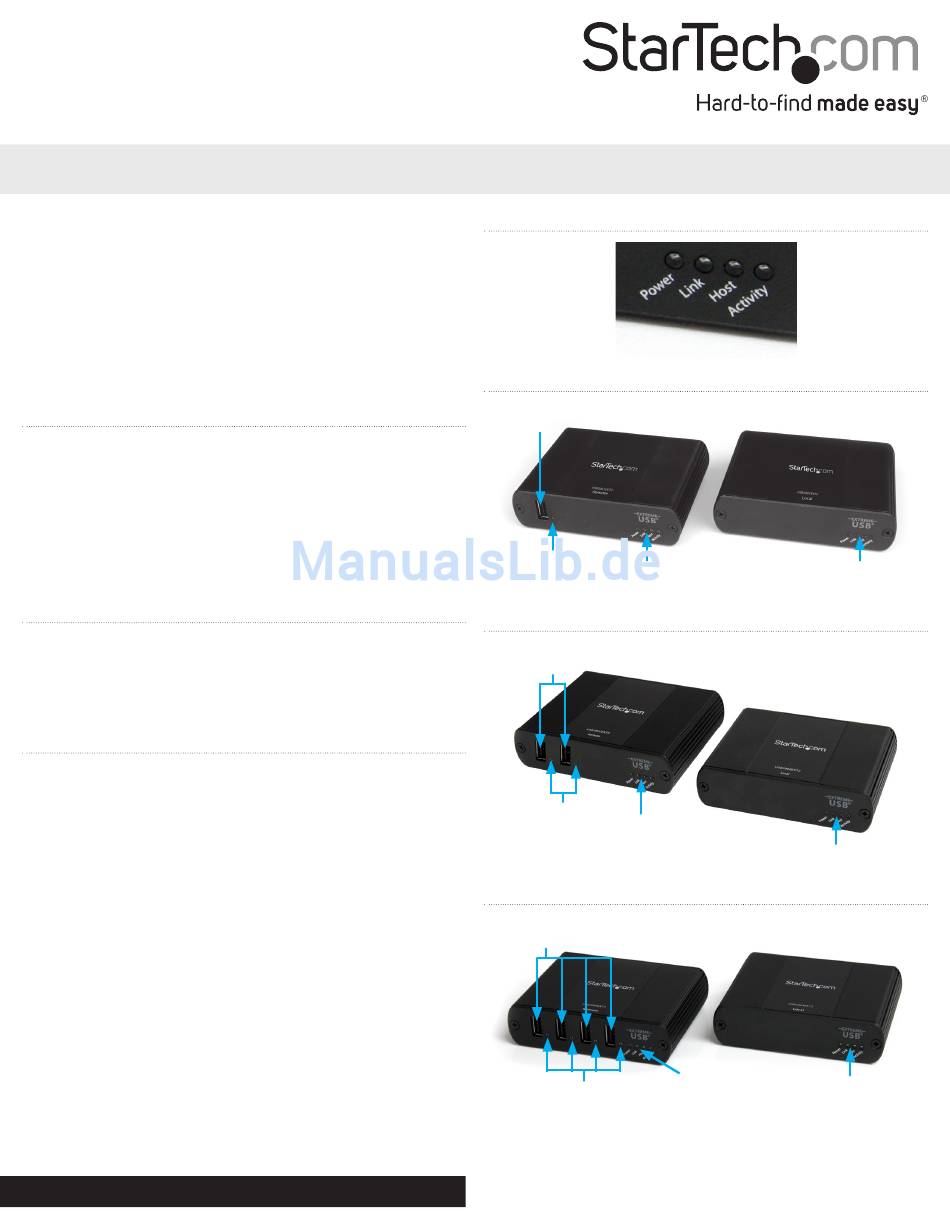

LED Status Anzeigen
USB2001EXT2 Front
USB Typ A
Empfänger Einheit
Anschluss
USB Geräte Status
Extender Status
LED Anzeiger
LED Anzeiger
USB2002EXT2 Front
USB Typ A
Empfänger Einheit
Anschluss
USB Geräte Status
Extender Status
LED Anzeiger
LED Anzeiger
USB2004EXT2 Front
USB Typ A
Anschluss
Empfänger Einheit
USB Geräte Status
LED Anzeiger
Lokale Einheit
Extender Status
LED Anzeiger
Lokale Einheit
Extender Status
LED Anzeiger
Lokale Einheit
Extender Status
Extender Status
LED Anzeiger
LED Anzeiger
*Tatsächliches Produkt kann von den Fotos abweichen
Handbuchrevision: 01/22/2015
