2. Positionieren Sie ein Laufwerk von oben links beginnend vor einem Schacht.
3. Schieben Sie den Träger bis zum Anschlag hinein.
4. Drücken Sie den
Verriegelungshebel, bis er
einrastet und das Laufwerk im
Schacht verschlossen ist.
5. Wiederholen Sie
Schritte 2-4
für
jeden verbleibenden
Laufwerksträger.
Befestigen der Blende
1. Positionieren Sie die Blende so, dass die oberen und unteren Kanten an den
Steckplätzen auf der Vorderseite des Geräts ausgerichtet sind.
2. Schieben Sie die Blende auf die Einheit, bis sich die Halteclips an den Enden
verriegeln und die Blende einrastet.
3. Vergewissern Sie sich, dass die Blende mit allen sichtbaren LEDs
ordnungsgemäß ausgerichtet ist und dass das Netzschaltfeld auf der linken
Seite mit der Bohrung am Blendenflansch fluchtet.
Schritt 5
Kabelmontage
VORSICHT:
Die Option „Speed/Duplex" (Geschwindigkeit/Duplex) ist bei einem
XSR 120 standardmäßig auf „Autonegotiate" (Automatische Erkennung) eingestellt.
Der Netzwerkswitch oder -hub, an dem der XSR 120 angeschlossen ist, muss ebenfalls
auf „Autonegotiate" (Automatische Erkennung) eingestellt sein. Anderenfalls ist mit einem
deutlich geringeren Netzwerkdurchsatz bzw. mit einer schlechten Verbindung zum
XSR 120 zu rechnen.

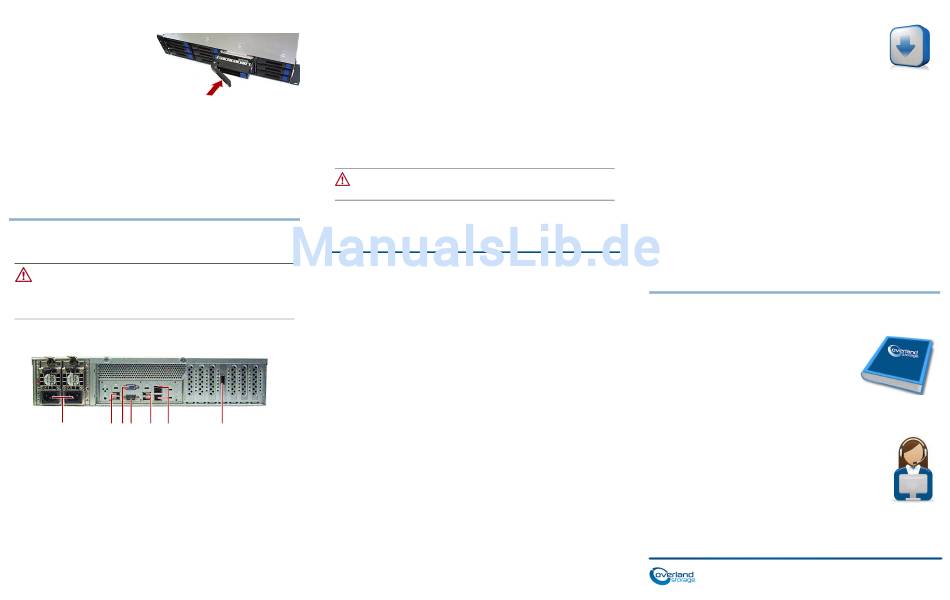

Sämtliche Kabel- und Netzanschlüsse sowie Kühlungsventilatoren befinden sich an
der Rückwand des XSR 120.
1
2
3
4
2
5
1 - Stromanschluss
4 - Serieller Anschluss*
2 - USB 2.0-Anschlüsse (insgesamt 4)
5 - Ethernetanschlüsse
3 - VGA-Anschluss
6 - SAS OUT-Anschluss
*
Nur zur Verwendung durch den technischen Support.
1. Schließen Sie den Netzwerkanschluss an den Ethernet 1-Anschluss (oben) an.
Verwenden Sie ein Cat-5e-Kabel (oder besser), um den Ethernet 1-Anschluss
am Gerät mit einem Gigabit Ethernet-Switch in demselben LAN wie das zur
SnapServer XSR 120-Verwaltung verwendete Hostsystem zu verbinden.
2. Schließen Sie ggf. einen zweiten Netzwerkanschluss an den Ethernet
2-Anschluss (unten) an.
HINWEIS: Um die Netzwerkverbindung nutzen zu können (Lastenausgleich oder
Ausfallsicherung), müssen beide Datenanschlüsse (Ethernet 1 und 2) physikalisch mit
dem Netzwerk verbunden sein. Verbinden Sie sie für den Lastenausgleich mit demselben
Switch in demselben Subnetz, wobei der Switch auf „Autonegotiate" (Automatische
Erkennung) gestellt ist. Zur Ausfallsicherung schließen Sie diesen an unterschiedliche
Switches im gleichen Subnetz an.
–4–
3. Schließen Sie die Netzkabel an die Buchsen AC Power (Stromanschluss) an.
4. Verbinden Sie das Stromkabel mit einer unterbrechungsfreien
Stromversorgung oder einer entsprechend geerdeten Wechselstromquelle.
5. Bei Verwendung von USV-Geräten der Marke APC stecken Sie das USB-Kabel
des USV-Geräts in eine der USB-Anschlüsse an der Rückwand des SnapServer.
HINWEIS: SnapServer sind für den Einsatz mit USB- oder netzwerkbasierten USV-Geräten
der Marke APC ausgelegt, um im Falle eines Stromausfalls automatisch ordnungsgemäß
herunterzufahren. Konfigurieren Sie die APC-Einheit sowohl im Web Management
Interface als auch auf der APC-Benutzeroberfläche.
6. Drücken Sie den Ein-/Aus-Schalter auf der Vorderseite höchstens eine Sekunde.
Wichtig – Lesen Sie dies, bevor Sie fortfahren.
Nach dem ersten Einschalten mit neuen Laufwerken benötigt ein SnapServer-Gerät
bis zu 10 Minuten für den Initialisierungsvorgang. Während dieser Zeit blinkt die
Status-LED abwechselnd grün und gelb.
VORSICHT:
Während sich das System in diesem Zustand befindet, darf unter keinen
Umständen die Stromzufuhr unterbrochen werden. Anderenfalls kann das Gerät
funktionsunfähig werden.
Nach Abschluss der Initialisierung wird das System automatisch neu gestartet, und
die Status-LED leuchtet stetig grün. Fahren Sie mit
Verbindung
fort.
Schritt 6
Erstmaliges Herstellen einer Verbindung
HINWEIS: SnapServer sind so voreingestellt, dass sie ihre IP-Adresse von einem DHCP-Server
beziehen. Wenn in Ihrem Netzwerk kein DHCP-Server gefunden wurde, verwendet
SnapServer als Standard eine IP-Adresse im Bereich von 169.254.xxx.xxx. Möglicherweise ist
das Gerät in Ihrem Netzwerk nicht sichtbar, bevor Sie mit SnapServer Manager (SSM) eine
IP-Adresse finden und optional zuordnen.
• Wenn Sie Ihren SnapServer XSR 120 in einem Netzwerk mit DHCP-Server
installieren, fahren Sie mit
Gerätenamens" fort.
• Wenn Ihr Netzwerk nicht über einen DHCP-Server oder einen
Namensauflösungsdienst verfügt, fahren Sie mit
über den SnapServer
Herstellen einer Verbindung mithilfe des Gerätenamens
Dieser Schritt erfordert, dass Namensauflösungsdienste zur Verfügung stehen
6
(DNS oder ein äquivalenter Dienst).
1. Suchen Sie den Servernamen.
Der standardmäßige XSR 120-Name ist „Snapnnnnnnn". nnnnnnn steht dabei für
die Gerätenummer. Die Servernummer ist eine eindeutige reine Zahlenfolge, die
auf einem unten am Server befestigten Etikett vermerkt ist.
2. Geben Sie in einem Webbrowser die Server-URL ein.
Geben Sie zum Beispiel „http://Snapnnnnnnn " (mit dem standardmäßigen
XSR 120-Namen) ein.
3. Drücken Sie
Enter
Interface herzustellen.
4. Geben Sie im Anmeldungsdialogfeld als Benutzername admin und als Passwort
admin ein. Klicken Sie dann auf
5. Schließen Sie den Anfangskonfigurations-Assistenten ab.
Ihr XSR 120 ist für die Konfiguration für Ihre spezifische Umgebung und Ihre
Anforderungen bereit.
Erstmaliges Herstellen einer
„Herstellen einer Verbindung mithilfe des
„Herstellen einer Verbindung
Manager" fort.
(Eingabe), um eine Verbindung mit dem Web Management
OK
.
–5–
Herstellen einer Verbindung über den SnapServer Manager
SnapServer Manager (SSM) ist eine Verwaltungsanwendung, die auf
Java basiert, plattformunabhängig ist und auf allen gängigen
Plattformen läuft. SSM bietet Administratoren eine Schnittstelle,
von der aus sie jeden SnapServer im Netzwerk erkennen können. Sie
können SSM von folgender Adresse herunterladen und installieren:
http://docs.overlandstorage.com/ssm
Stellen Sie sicher, dass sich der Computer, auf dem Sie SSM
installieren, im selben Netzwerksegment befindet wie Ihr SnapServer.
SnapServer Manager-Schritt
1. Starten Sie SSM.
SSM erkennt alle SnapServer im lokalen Netzwerksegment und zeigt die
entsprechenden Namen, IP-Adressen und sonstigen Statusinformationen auf der
Hauptkonsole an. Wenn Sie nicht über einen DHCP-Server verfügen, kann es zu
einer Verzögerung kommen, bevor das Gerät im Netzwerk angezeigt wird.
HINWEIS: Um zwischen mehreren SnapServern zu unterscheiden, müssen Sie eventuell
die zugehörigen Standard-Gerätenamen suchen, wie im vorhergehenden Schritt
beschrieben.
2. Klicken Sie in SSM mit der rechten Maustaste auf den Gerätenamen und wählen
Sie Launch Web Administration (Web-Administration starten).
3. Melden Sie sich am Web Management Interface an.
Geben Sie im Anmeldungsdialogfeld als Benutzername admin und als Passwort
admin ein. Klicken Sie dann auf
.
OK
4. Schließen Sie den Anfangskonfigurations-Assistenten ab.
Ihr XSR 120 ist für die Konfiguration für Ihre spezifische Umgebung und Ihre
Anforderungen bereit.
Schritt 7
Benutzerhandbücher
Einzelheiten zur Konfiguration Ihres SnapServer XSR 120
finden Sie im SnapServer Administrator's Guide for
GuardianOS (SnapServer Administrator-Handbuch für
GuardianOS) bzw. in den GuardianOS Release Notes
(GuardianOS Versionshinweise).
Sie sind online unter folgender Adresse verfügbar:
http://docs.overlandstorage.com/snapserver
Auf der Website finden Sie diese Kurzanleitung auch in anderen Sprachen.
Garantie und technischer Support
Informationen zu Garantie sowie allgemeinen technischen Support
erhalten Sie unter
Contact Us
(Kontakt) auf unserer Website:
http://www.overlandstorage.com/company/contact-us/index.aspx
Informationen zum Kontakt zum technischen Support von
Overland finden Sie auf unserer
Support-Kontakt
Website:
http://docs.overlandstorage.com/support
Weitere Service-Informationen finden Sie in unserem
Experten Knowledge
Base-System:
http://support.overlandstorage.com/kb
http://support.overlandstorage.com
Zusätzlichen technischen Support erhalten Sie im Internet auf der
Sie können sich mit Overland Storage auch über die Informationen auf der Seite
in Verbindung setzen.
OD11016
–6–
Support-Webseite von Overland
Storage.
Kontakt
unserer Website
© 2014 Overland Storage, Inc.
